电缆交接试验耐压仪

中试控股技术博士为您解答：聚乙烯，交联聚乙烯电缆对传统的电缆试验方法提出了挑z，直流耐压试验方法已不适用于这类电缆。主要原因如下：

(1)直流耐压试验在绝缘中的应力分布与实际交流运行电压在绝缘中的应力分布是不同的。前者主要按电阻分布，后者主要按电容分布，所以直流耐压试验并不能反映交联聚乙烯电缆的故障及实际运行情况。

耐压试验设备调幅机械整流式0.1Hz高压发生装置

单相自耦调压器(3 kVA、0～250V)。B2为电动调幅调压器3 kVA、0～200 V，它把等幅的正弦波电压变为调幅的正弦波交流电压，输出的调幅电压波形B3为试验变压器，它将调幅的50 Hz交流电压升高到所需的电压值；R、C1是为改善分频器S1电弧情况而设置的电阻和电容，经调试，R=40~50kΩ，C=4000~6000pF。S1为高压分频器，它由同步电动机M1带动，确保在50Hz下每分钟接通3000次，且调节在调幅波的每一个峰值处接通(每次特续30°电角度)，以便分出0.1 Hz的电压波形。m为0.1Hz电压测量轻置，由R1、R2电阻分压器、桥式整流电路、微安表、电压表、

电缆交接试验耐压仪直流耐压试验不仅不能有效地发现交联聚乙烯电缆绝缘中的水树枝老化现象等，而且由于空间电荷的作用，还容易造成高压电缆在交流情况下某些不会发生问题的地方

直流耐压试验有积累效应，将加速绝缘的老化，缩短其使用时间。

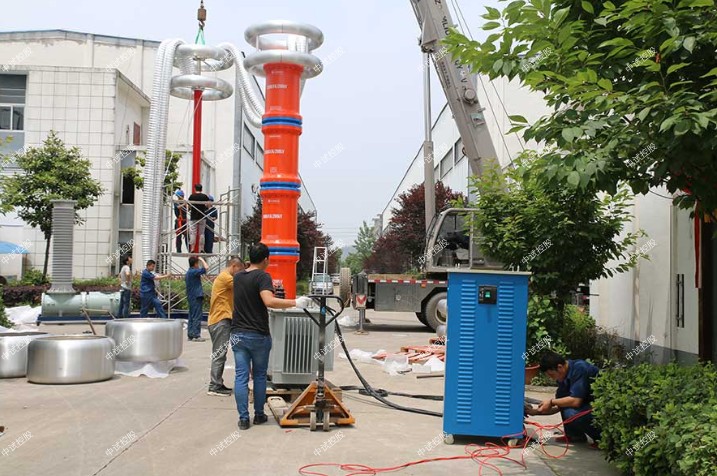

ZSBP-270KVA/54KV变频串联谐振成套试验装置

270指设备能输出的最大额定容量，单位为kVA

 54指设备能输出的电压等级，单位为kV；

（二）ZSBP-270kVA/54kV变频串联谐振耐压试验装置技术指标

1．额定电压：54KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

44kV-满足10kV开关,绝缘子,PT,CT,开关柜交流耐压试验；45kV-满足20kV电缆交流耐压试验；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．中试控股装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6．电缆试验时满负荷下品质因数：Q>30（与负载相关）

7．主变压器试验满负荷时品质因数：Q>30（与负载相关）

8. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

9．ZSBP-270KVA/54KV变频串联谐振成套试验装置输入电源：三相380V

10．频率调节范围：30Hz～300Hz

11．系统测量精度：1.5％

12．装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《高压谐振试验装置》                           DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）中试控股设备主要配置及技术参数说明：

1.变频电源一台：

额定功率：15kVA；

输入电压：三相380V 45～65Hz

输出电压：0～500V可调

输出电压频率：30～300Hz

0.1Hz步进可调

频率不稳定度≤0.02%

输出电流：0～30A

重量：16kg

2.高压谐振电抗器（共4台）：27kV/2.5A

 额定工作电压：27kV

额定工作电流：2.5A

额定电感量：45H

连续工作时间：60min

重量：65kg

温    升：小于60度

工作频率：30~300Hz

3.激励变一台：

额定容量：15kVA

输入电压：500V

ZSBP-270KVA/54KV变频串联谐振成套试验装置输出电压：1.8 KV；2.2kV; 2.6kV用于20kV交流耐压试验;

重量：65kg

4.电容分压器一台：DCF-60kV纯电容式

   自身电容量：2800pF

   工作频率：30～300Hz

   不确定度：1.5%

   额定电压:60kV/2800pF

   重量：10kg

 1，10kV开关等，中试控股试验电压为42kV，试验频率为30Hz～300Hz.   27kV电抗器2台串联

2，20kV电缆 300mm2 长度不大于2km，试验电压为45kV，试验频率为30Hz～300Hz.  27kV/2.5A电抗器2台串联2台并联

ZSBP-270KVA/54KV变频串联谐振成套试验装置技术参数

   输入电源:

电压： 380V±10%

频率： 50/60Hz

   输出电压：0-500V（输入380V）；

   输出波形：方波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.0%

   电压步进值： 1%，0.1%，0.01%

   运行连续工作时间：60分钟

耐压试验设备使用50 Hz交流耐压方法进行试验。由于电缆为容性负载，需要很大的试验容量，导致试验变压器体积太大，搬运比较困难。针对聚乙烯／交联聚乙烯电缆的现场耐压试验问题。

电子式0．1Hz高压发生装置

硅K1和K2对50 Hz电压进行调幅控制，调幅包络线频率为0.1Hz，用试验变压器B升压，高压侧采用氧化锌压敏电阻W作为双向稳压元件，输出正弦波形为0.1 Hz电压，用分压器和数字式峰值电压表测量电压

试验电压的加压方法

试验电压应到每相导体和外壳之间，每次一相，其他非试相的导体应与接地的外壳相连，试验电压一般由进出线套管加进去，试验过程中应使GIS每个部件都至少一次试验电压。

同时，为避免在同一部位多次承受电压而导致绝缘老化，试验电压应尽可能分别由几个部位。

若GIS整体电容量较大，耐压试验可分段进行。

第二阶段是耐压试验，即在过程结束后进行耐压试验，时间为1min。

耐压试验要求。

全波：全波是具有一定极性的非周期性脉冲电压波，其波前部分的电压上升很快，到达峰值后再缓慢地降到零。

截波：雷电冲击电压全波在经过一段时延（几微秒）后，被外间隙截断的波形称之为截波，根据截断时延的长短，截波分为波前截断和波尾截断。

操作波：波头时间Tcr与波尾时间T2的定义原则与雷电波相同，通常把符合Tcr=250μs和T2=2500μs的冲击波作为标准操作波。

陡波：电压转换,由高变低,而性能基本不变的波形称之为陡波。通流能力电极通过的电缆峰值，以电流为准。

纸绝缘电力电缆只采用直流耐压试验

(1)电缆电容量大，进行交流耐压试验需要容量大的试验变压器，现场不具备这样的试验条件。

(2)交流耐压试验有可能在纸绝缘电缆空隙中产生游离放电而电缆，电压数值相同时，交流电压对电缆绝缘的较直流电压严重得多。

(3)直流耐压试验时，可同时测量泄漏电流，根据泄漏电流的数值及其随时间的变化或泄漏电流与试验电压的关系可判断电缆的绝缘状况。

电缆交接试验耐压仪聚乙烯电缆不宜采用直流高压进行耐压试验

工频耐压仪交联聚乙烯电缆绝缘在交、直流电压下的电场分布不同。交联聚乙烯电缆绝缘层是采用聚乙烯经化学交联而成，属整体型绝缘结构，其介电常数为2.1~2.3，且一般不受温度变化的影响。在交流电压下，交联聚乙烯电缆绝缘层内的电场分布是由介电常数决定的，即电场强度是按介电常数而反比例分配的，这种分布是比较稳定的。

充油电缆主绝缘投运后不做直流耐压试验

(1)在运行中，外力可能对自容式充油电缆线路有作用，因此，不必要再进行直流耐压试验。

(2)电压高，试验困难。自容式充油电缆的电压等级高，因此试验电压也高，而且在终端头周围还有许多其他电气设备，  一般难以进行电压很高的耐压试验。
