10千伏变压器耐压仪

中试控股技术博士为您解答：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。同时，使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。 可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。

智能化程度高

是用于丈量和剖析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的归纳丈量仪器。它采用计算机控制，通过特别规划的丈量电路，可实现对有载分接开关的过渡时刻、过渡波形、过渡电阻、三相同期性、等参数的丈量，可根据需要和现场条件，直接由分接开关引线进行丈量，也可由变压器三相套管及中点直接接线丈量。

具有对所测数据进行剖析、存贮、打印等功用。解决了现在电力变压器有载分接开关丈量方法落后，没有测验手法的问题，可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在毛病，对进步电力系统运行的可靠性具有重要意义。

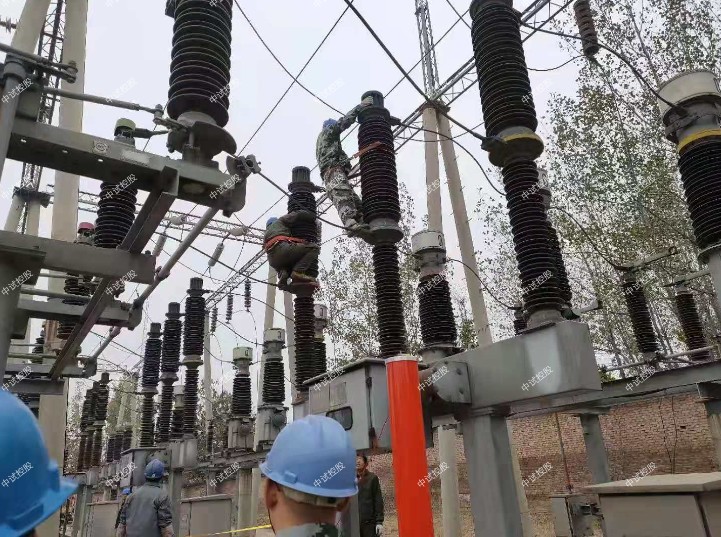

ZSBP-405KVA/54KV变频串联谐振成套试验装置

一、适用范围

1．35kV，300平方毫米交联电缆3000m，电容量≤0.59μF，试验频率30-300Hz，试验电压52kV。

2、10kV，300平方毫米交联电缆6000m，电容量≤2.3μF，试验频率30-300Hz，试验电压22kV。

3.10kV/1000kVA变压器的交流耐压试验， 电容量≤0.01μF，试验频率45-65Hz，试验电压不超过35kV。

5.10kv,35kv所有被试品

6. 环境温度：－150C –45 0C;

7. 相对湿度：≤90%RH;

8. 海拔高度:  ≤2500米；

二、系统主要性能及参数

1、电源电压：   380V±10%、50Hz；

  2、额定容量：  405KVA；

  3、输出电压：     54KV，

  4、输出电流：   2.5A. 5A  7.5A

  5、ZSBP-405KVA/54KV变频串联谐振成套试验装置输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、中试控股具备试验电压、时间、试验频率范围等试验参数设置功能。

18  ZSBP-405KVA/54KV变频串联谐振成套试验装置具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327               <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

  四、系统配置及具体参数

1、变频控制电源20KW                1台

a) ZSBP-405KVA/54KV变频串联谐振成套试验装置变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 中试控股额定输出容量:  20KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能微机控制电压、频率调节

l) 变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) ZSBP-405KVA/54KV变频串联谐振成套试验装置重   量： 26Kg

2、 励磁变压器20KVA            1台

a) 额定容量:    20KVA

b) 输入电压:    500V

c) 输出电压： 1.5KV;  3KV；5KV

d) 工作频率范围： 30～300Hz

e) ZSBP-405KVA/54KV变频串联谐振成套试验装置连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

h) 重   量：    50Kg ;

3、高压电抗器ZSDK-67.5/27       6台

a) 额定容量：   67.5KVA

b) 额定电压：   27KV

c) 额定电流：  2.5A

e) 品质因素：  Q≥30

f) 结    构：  干式；

g)  重    量： 60Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   ZSTRF-60/0.001              1台

a) 额定电压：    60KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 中试控股测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

出厂检验

本装置出厂前，对各组成单元设备及成套装置分别按下列试验项目进行出厂前试验，试验结果完全符合协议及以下标准要求后方可出厂。

1、变频电源

1）绝缘电阻测试

2）耐压试验：2000V，1分钟

3）ZSBP-405KVA/54KV变频串联谐振成套试验装置负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

  2）变比测量

  3）空载电流及空载损耗

  4）短路阻抗和负载损耗

  5）绝缘电阻测试

  6）温升试验：额定容量下运行60min,温升不大于65K

 3、电抗器试验

1）直流电阻测量

2）电感量测量

3）交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

      4、成套装置试验

（1）    耐压试验：1.1额定电压下，耐压1min；

（2）    短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）噪音小于60dB；

10千伏变压器耐压仪智能化程度高，全部中文菜单提示，操作简略。仪器体积小，重量轻，抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发供电单位，变压器制作职业保证安全生产，进步产品质量的理想仪器。
10千伏变压器耐压仪注意事项：
1、在测量期间，人切不要触摸试品；
2、如果测试线短路，高、低压接反，会熔断保险丝。保险丝熔断后，如果进行测量，液晶屏会显示"正在测量，请等待！"的字样，然后2分钟不显示任何数据。此时，请关机，更换相同容量的保险丝，重测；
3、连线要保持接触良好，仪器应有良好的接地；
4、仪器的工作场所应远离强电场、强磁场、高频设备。供电电源干扰越小越好，宜选用照明线，如果电源干扰还是较大，可以由交流净化电源给仪器供电。交流净化电源的容量大于200VA即可；
5、仪器工作时，如果出现液晶屏显示紊乱，按所有按键均无响应，或者测量值与实际值相差很远时，请按复位键，或者关掉电源，然后重新操作；
6、如果液晶屏没有字符显示，或颜色很淡，可调节亮度电位器至合适的位置；
7、在阴暗的地方工作，可以打开背光；
8、仪器应存放在干燥通风处，如果长期不用或环境潮湿，使用前应加长预热时间，去除潮气；
9、通讯口为RS232接口

1、量程：0.9～10000

2、精确度：0.1%字（500以下）、0.2%2字（500~2000）、0.3%字（2000~4000）、0.5%字（4000以上）

3、分辨率：最小0.0001

4、输出电压：160V、10V 自动换档

5、工作电源：AC220V 50HZ

6、使用温度：–20℃~ 40℃
