变压器外施耐压仪

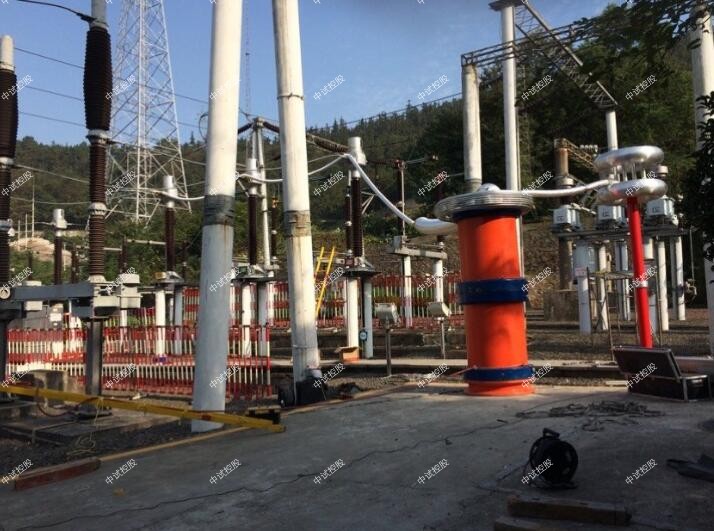

ZSBP-390KVA/52KV变频串联谐振成套试验装置

技术方案

一、适用范围

1. 35kV/300mm2的电缆，长度3.0km，电容量≤0.59uF试验频率为30-300Hz,试验电压52kV。

2．满足10kV变电站变压器、配电设备交流耐压。

二、中试控股系统主要性能及参数

1、电源电压：   380V±10%、50Hz；

  2、额定容量： 390KVA；

  3、输出电压：     52KV，

  4、输出电流：      7.5A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、ZSBP-390KVA/52KV变频串联谐振成套试验装置具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327                <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

  四、系统配置及具体参数

1、变频控制电源15KW                1台

a) 变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 中试控股额定输出容量: 15KW

c) 工作电源:      交流380V、50Hz 。

d) 输出电压:      0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) ZSBP-390KVA/52KV变频串联谐振成套试验装置变频电源采用高性能微机控制电压、频率调节

l) 变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：中试控股具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重   量： 16Kg

2、 励磁变压器15KVA            1台

a) 中试控股额定容量:    15KVA

b) 输入电压:    500V

c) 输出电压：   2KV；4KV

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

  h) 重   量：    60Kg ;

3、高压电抗器 ZSDK-97.5/26         4台

a) 额定容量：   97.5KVA

b) 中试控股额定电压：   26KV

c) 额定电流： 3.75A

e) ZSBP-390KVA/52KV变频串联谐振成套试验装置品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量： 110Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   ZSTRF-60/0.003                 1台

a) 额定电压：    60KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

1、变频电源

1）绝缘电阻测试

2）耐压试验：2000V，1分钟

3）负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

  2）变比测量

  3）空载电流及空载损耗

  4）短路阻抗和负载损耗

  5）绝缘电阻测试

  6）温升试验：额定容量下运行60min,温升不大于65K

 3、电抗器试验

1）直流电阻测量

2）电感量测量

3）交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

      4、成套装置试验

（1）    ZSBP-390KVA/52KV变频串联谐振成套试验装置耐压试验：1.1额定电压下，耐压1min；

（2）    短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）噪音小于60dB；

1、  变压器外施耐压仪详细介绍变压器并列运行条件：

（1）结线组别相同；

（2）电压比相等（允许差5%）；

（3）短路电压比相等（允许差5%）；

电力二级承试设备如变压器并列运行条件不符合时，需经计算验证在任何一台变压器不会过负荷的情况下，经有关领导批准方可并列运行。

2、  中试控股详细介绍变压器停送电的操作顺序：

变压器停电操作顺序：一般先断开负荷侧开关，后断开电源侧开关；送电操作顺序与停电操作顺序相反。

3、  中试控股详细介绍对空载变压器充电要求：

（1）对变压器充电时，一般应按照先从高压侧充电的原则进行充电，如需从中压侧充电，应核算验证，并经省调总工批准方可进行；

（2）充电前，按调度要求将变压器电压分接头调整到规定位置，使充电后空载变压器各侧电压值不超过相应分接头电压的5%；

（3）新投产或大修后的变压器在投入运行时，有条件者应先做零起升压试验，而后在全电压下冲击合闸五次，在并网前应校对相位；

（4）充电变压器应具有完备的继电保护，在对变压器充电时，应选择保护齐全、可靠和有后备保护的电源侧充电。

4、  主变压器中性点接地方式及其操作规定：

对于中性点直接接地系统中，变压器中性点的操作，须依据避免过电压，继电保护可靠动作和系统稳定等方面的要求进行考虑。

 变压器外施耐压仪有关主变中性点接地方式及操作规定如下：

（1）变压器中性点接地方式，应满足各种运行方式下的继电保护整定和运行要求；

（2）变压器充电或停运前，必须将中性点接地刀闸推上，并使开关在断开侧的线圈中性点保持接地运行；

（3）并列运行的变压器，在倒换中性点接地刀闸时，应先推（合）后拉；有关另序过流和另序过电压保护要作相应切换；

（4）经消弧线圈接地系统中的并列运行变压器在倒换操作时，不允许将消弧线圈同时接入两台变压器中性点上，应先拉后推（合）；

（5）当数台变压器接入双母线时，每一组母线上至少应有一台变压器中性点接地。

5、  变压器开关需倒旁路开关带时，应将相关差动保护退出，操作完毕后，经过检查，保护切换正确，方可投入主变差动保护。
