高压配电变压器耐压仪

中试控股技术博士为您解答：ZSBP-132KVA/22KV变频串联谐振成套试验装置

技术方案

一、适用范围

1. 10kV/300mm2的电缆，长度3.0km，电容量≤1.12 uF试验频率为30-300Hz,试验电压22kV。

2. 满足10kV变电站变压器的交流耐压，电容量≤0.01uF试验频率为45-65Hz,试验电压30kV。

二、系统主要性能及参数

1、电源电压：   220V±10%、50Hz；

2、额定容量：  132KVA；

3、输出电压：     22KV，

4、输出电流：     2A，6A

5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

8、输出频率范围:     30～300Hz ；

9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、ZSBP-132KVA/22KV变频串联谐振成套试验装置频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、中试控股具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327                <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<中试控股电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

四、系统配置及具体参数

1、变频控制电源10KW                1台

a) ZSBP-132KVA/22KV变频串联谐振成套试验装置变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量:  10KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～250V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  45A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) ZSBP-132KVA/22KV变频串联谐振成套试验装置变频电源采用高性能微机控制电压、频率调节

l) 变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示: 中试控股输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重   量： 16Kg

2、 励磁变压器10KVA            1台

a) 额定容量:    10KVA

b) 输入电压:    250V

c) 输出电压：   2KV；

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构：ZSBP-132KVA/22KV变频串联谐振成套试验装置采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止穿。

  h) 重   量：    50Kg ;

3、高压电抗器 DK-44/22        3台

a) 额定容量：  44KVA

b) 额定电压：   22KV

c) 额定电流：6A

e) 品质因素：  Q≥30

f) 结    构： 干式；

    g)  重    量： 50Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   ZSTRF-30/0.006                1台

a) 额定电压：    30KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

1、6kV-500kV高压交联电缆的交流耐压试验

2、发电机的交流耐压试验

3、GIS和SF6开关的交流耐压试验

4、6kV-500kV变压器的工频耐压试验

5、其它电力高压设备如母线，套管，互感器的交流耐压试验。

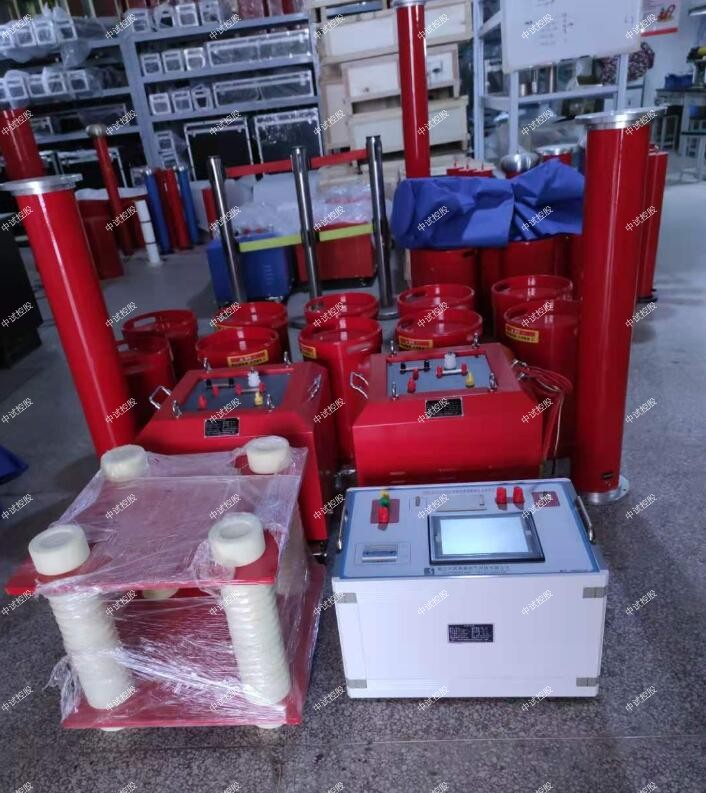

高压配电变压器耐压仪该成套设备由变频电源、励磁变压器、电抗器、分压器组成。

单片机ADCm842中的12位ADC以每秒42万次转换速度进行高速A/D转换，A/D转换后的数字量传送给计算机并与计算机设定值相比较，直到输出电压符合设定电压值，我们就认为实际输出测试电压满足了我们设定值的要求。

试验时，注意环境温度的影响，对油浸式变压器、电抗器及消弧线圈，应以被试物上层油温作为测试温度。为了与标准中关于低压电器的有关规定及现行标准《三相异步电动机试验方法》GB1032中的有关规定尽量协调致,将电压等级分为5档,即100V以下、500V以下至100V,

短路电流：模拟故障时输出的故障电流。

开始试验后软件自动回到第一页，按列表中的试验数据顺序逐次进行试验。

总之，由于 开关工频耐压设备工频电流法的试验电流的频率与外界工频干扰的频率相同，同频率的外界工频干扰信号难以被剔除，再加上干扰信号中的谐波、高频和直流等成分的影响，必然导致测量结果出现误差。

工频直流高压发生器操作前准备

将工频直流高压发生器控制箱的信号输出电缆插座13和测量输入插座14与倍压装置电缆插座用电缆连接好，使用前检查其完好性，联接电缆不应有短路和断路；倍压筒应无凝露现象；用2.5mm2以上的铜线将控制箱接地与倍压装置接地端连接起来并可靠接地。

高压配电变压器耐压仪电压整定值校准

1）插上电源线，打开控制箱电源开关2 ，电压显示表8及电流显示表7 ,以及0.75倍电压显示表11显示均为零值。

2）将电压整定按扭17顺时针旋到底,电压粗调旋钮18及电压细调旋钮19反时针旋转至零位，零位指示灯4 亮。

3)轻按“启动”按键15，“电源”指示灯3（红色）亮。如按“启动”按键15，红色指示灯不亮,说明电压粗调和细调不在零位,则将电压粗调旋钮18和细调旋钮19反时针旋到零位,红色指示灯3亮。

4)顺时针旋转电压粗调旋钮18，当电压接近所需电压值时，再旋转电压细调旋钮19至所需电压为止，这时电压显示值单位为kV，电流显示值单位为mA。

5)反时针调节电压整定旋钮17，使高压关断，此时红色指示灯3灭，“过压”指示灯5 亮。明此时仪器按所要求的输出电压整定，即输出到达所需电压值时自动切断高压，过电压保护。

中试控股说明：如整定旋钮不调整，每次电压值只能升到整定电压值。如需电压升到额定值，则必须将过压整定旋钮顺时针调至大。

指示灯：由启动灯、零位灯组成，启动灯是高亮七彩灯。

操作提示：有一些简短的提示语句和安装接线图。

紧急开关：在紧急情况下按此开关，即可以切断变压器电源，也可以切断工作电源。（箱式安装在面板上，台式安装在柜体上）

键盘：由上、下、左、右、设置、打印、确定、取消8个键组成，是设备交互的终端。

电源开关：工作电源，带通电指示灯。
