高压变压器测试仪

中试控股技术博士为您解答：电流互感器一次绕组的工频耐压试验方法，被试电流互感器与接地体或邻近物体的距离应不小于被试品高压部分与接地部分之间小空气距离的1.5倍。试验场所的相对湿度应小于80%。

系统中所使用的升压变压器二次绕组有0~5000V和0~5V两路电压输出，当变压器二次绕组高压输出从0V到5000V变化时，变压器二次绕组低压输出从0V到5V之间变化，两路输出之间具有良好的线关系。

高压变压器测试仪测试开始在设定的升压时间间隔内，变压器二次绕组低压侧输出的电压经隔离变压器和信号调理电路后进入单片机ADCm842，单片机ADCm842中的12位ADC以每秒42万次转换速度进行高速A/D转换，A/D转换后的数字量传送给计算机并与计算机设定值相比较，直到输出电压符合设定电压值，我们就认为实际输出测试电压满足了我们设定值的要求。

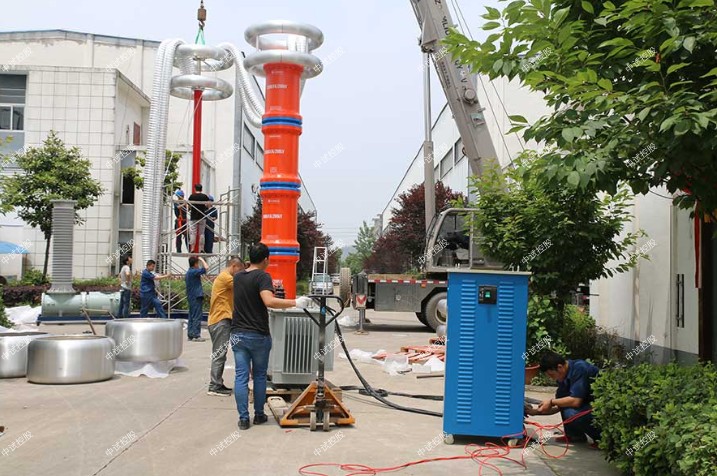

ZSBP-108KVA/22KV变频串联谐振成套试验装置

适用范围

1．10kV/300mm2电缆2km，电容量≤0.755μF，试验频率为30-300Hz,试验电压22kV。

2．满足10kV变电站变压器、配电设备交流耐压试验

3. 满足10kV级的发电机和交流电动机的交流耐压试验

一、ZSBP-108KVA/22KV变频串联谐振成套试验装置系统主要性能及参数

1、电源电压：   380v/220V±10%、50Hz；

  2、额定容量：  88KVA；

  3、输出电压：     44KV，22KV，

  4、输出电流：     2A，  ，4A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、中试控股频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、ZSBP-108KVA/22KV变频串联谐振成套试验装置具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

二、设备遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

GB/T16927.1-2-1997     <<高电压试验技术>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327               <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<中试控股耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

三、系统配置及具体参数

1、变频控制电源10KW                1台

a) 变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量:  10KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～250V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能微机控制电压、频率调节

l) 变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动试验两种模式。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

O) 重  量： 16Kg

2、 励磁变压器8KVA            1台

a) ZSBP-108KVA/22KV变频串联谐振成套试验装置额定容量:    8KVA

b) 输入电压:    250V

c) 输出电压：   2 KV；

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构：中试控股采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

h) 重   量：    55Kg ;

3、高压电抗器 DK-44/22         2台

a) 额定容量：   44KVA

b) 额定电压：   22KV

c) 额定电流：  2A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量： 48Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   TRF-60/0.003                1台

a) 额定电压：    60KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 中试控股分压比误差：  ≤1%,

e) ZSBP-108KVA/22KV变频串联谐振成套试验装置测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

耐压测试需要测的参数是:变压器输出高电压的值和测试回路的漏电流值。测试系统中所使用的升压变压器二次绕组有0~5000V和0~5V两路电压输出，当变压器二次绕组高压输出从0V到5000V变化时，变压器二次绕组低压输出从0V到5V之间变化，两路输出之间具有良好的线关系。

试验之前，应通知值班负责人和有关人员，停止被试回路上的其它工作，并对可能进入试验范围的各侧门道派人现场看进行二次回路试验若需拆除互感器接地点、二次工作接地和其它连线时，应逐一记录清楚，以防工作完毕恢复时发生遗漏、错接而造成二次设备性能改变

中试控股电流互感器一次绕组的工频耐压试验方法，被试电流互感器与接地体或邻近物体的距离应不小于被试品高压部分与接地部分之间小空气距离的1.5倍。试验场所的相对湿度应小于80%。

1、被试品与接地体或邻近物体的距离应不小于被试品高压部分与接地部分之间小空气距离的1.5倍。试验场所的相对湿度应小于80%。

2、如有末（地）屏，应将其同箱壳连接并接地。

串联谐振回路等值回路电路如下:

U：为励磁变压器压绕组串并联后的输出电压，受变频电源控制可以由0到Umax（Umax为励磁变压器高压绕组串并联后的额定输出电压）连续变化，频率30-300Hz连续变化。

R：为串联谐振回路的等值电阻，包括励磁变压器等效到高压侧的内阻、高压电抗器内阻、试品内阻以及试验电晕损耗等值电阻等。

对于短距离、长平行截面的多回路或线路，需要测量耦合电容cm和互感阻抗zm

中试控股在测量参数之前，要记录线路的线路名称、电压等级、线路长度、塔型、线型、截面等有关设计数据，并根据这些数据和现场条件试验方案。

高压变压器测试仪测试开始在设定的升压时间间隔内，变压器二次绕组低压侧输出的电压经隔离变压器和信号调理电路后进入单片机ADCm842，单片机ADCm842中的12位ADC以每秒42万次转换速度进行高速A/D转换，A/D转换后的数字量传送给计算机并与计算机设定值相比较，直到输出电压符合设定电压值，我们就认为实际输出测试电压满足了我们设定值的要求。
