变频串联谐振交流耐压仪

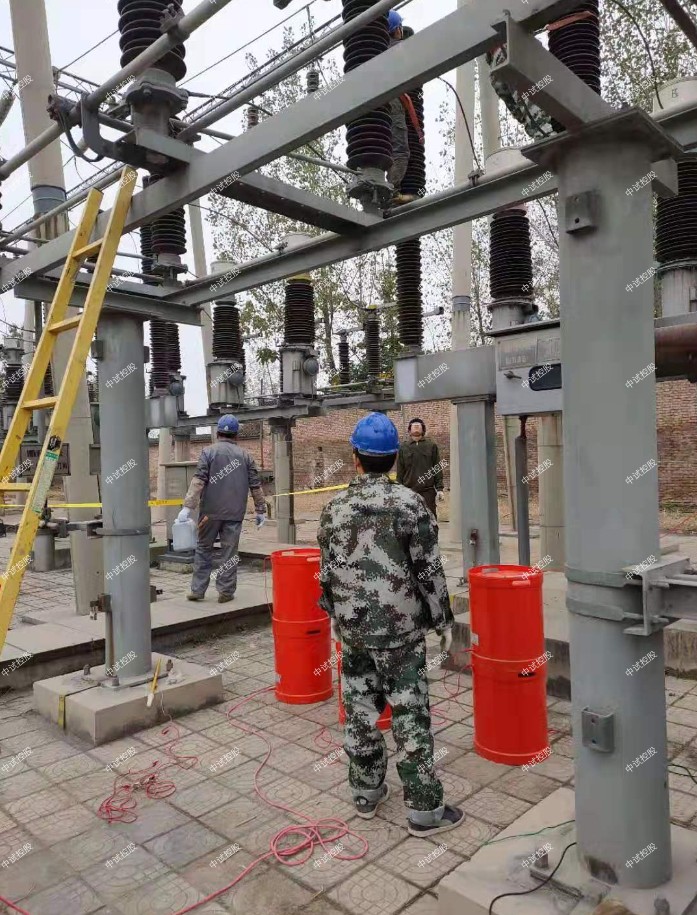

中试控股技术博士为您解答：ZSBP-756KVA/54KV变频串联谐振成套试验装置

一、适用范围

1．20kV，300平方毫米交联电缆6000m，电容量≤1.433μF，试验频率30-300Hz，试验电压45kV。

2.  ZSBP-756KVA/54KV变频串联谐振成套试验装置10kV/1000kVA变压器的交流耐压试验， 电容量≤0.01μF，试验频率45-65Hz，试验电压不超过35kV。

3.  10kv所有被试品

4. 环境温度：－150C –45 0C;

5. 相对湿度：≤90%RH;

6. 海拔高度:  ≤2500米；

二、系统主要性能及参数

1、电源电压：   380V±10%、50Hz；

  2、额定容量： 756KVA；

  3、输出电压：     45KV，

  4、输出电流：  1.4A. 16.8A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、ZSBP-756KVA/54KV变频串联谐振成套试验装置频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备制造遵循的国家标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327               <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             中试控股电子测量仪器安全要求

  四、系统配置及具体参数

1、变频控制电源50KW                1台

a) ZSBP-756KVA/54KV变频串联谐振成套试验装置变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量: 50KW

c) 工作电源:      交流380V、50Hz 。

d) 输出电压:      0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  100A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能微机控制电压、频率调节

l) 变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重   量： 26Kg

2、 励磁变压器50KVA            1台

a) 额定容量:   50KVA

b) 输入电压:    500V

c) 输出电压： 2KV;  2.8KV

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) ZSBP-756KVA/54KV变频串联谐振成套试验装置结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；

中试控股高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

  h) 重   量：    50Kg ;

3、高压电抗器 DK-63/45       12台

a) 额定容量：   63KVA

b) 额定电压：   45KV

c) 额定电流：   1.4A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量： 60Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   TRF-60/0.001                1台

a) 额定电压：    60KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

出厂检验

本装置出厂前，对各组成单元设备及成套装置分别按下列试验项目进行出厂前试验，试验结果完全符合协议及以下标准要求后方可出厂。

1、变频电源

1）绝缘电阻测试

2）中试控股耐压试验：2000V，1分钟

3）ZSBP-756KVA/54KV变频串联谐振成套试验装置负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

  2）变比测量

  3）空载电流及空载损耗

  4）短路阻抗和负载损耗

  5）绝缘电阻测试

  6）温升试验：额定容量下运行60min,温升不大于65K

 3、电抗器试验

1）直流电阻测量

2）电感量测量

3）交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

      4、成套装置试验

（1）    耐压试验：1.1额定电压下，耐压1min；

（2）    ZSBP-756KVA/54KV变频串联谐振成套试验装置短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）噪音小于60dB；

中试控股技术博士为您解答：变电站二次设备调试与运行维护所需的试验设备发电厂和变电站一次设备,二次设备哪些,有区别吗
1、一次设备包括：发电机（电动机）、变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器等。

2、二次设备包括：测量表计、绝缘监察装置、控制和信号装置、继电保护及自动装置、直流电源设备、高频阻波器、备自投装置。

3、区别：

1、所包含设备特点不同：中试控股一次设备是直接用于使用电能的设备，二次设备是对一次设备进行监察的补助设备。

2、在电力系统中的作用不同：一次设备相互连接，构成发电、输电、配电或直接用于电气主回路称为一次回路或一次接线系统；二次设备电力二次设备是对电力系统内一次设备进行监察，测量，控制，保护，调节的辅助设备

对电源系统采取的抗干扰措施
中试控股为了保证二次设备可靠运行，对装置的电源可采取以下的抗干扰措施：
a)要保证供电电压波形稳定，可使用UPS来稳定工作电源，并尽可能使用变电站的直流电源。
b)应采用隔离变压器，隔离共模干扰，防止电网噪声干扰窜入控制系统以及强雷电压对装置的损坏。
c)使输出回路尽可能短，使用的电缆芯不能过小，以减小压降。
2.4 二次回路的抗干扰措施
a)正确安装电缆的屏蔽层，采用带屏蔽层的控制电缆，并将屏蔽层在开关场和控制室两端同时接地，通讯电缆的屏蔽层也应正确可靠相连接地。
b)弱信号导线不得与强电导线共用一根电缆，尽可能将它们分开排放。
c)变频串联谐振交流耐压仪交直流回路禁止共用同—根电缆，防止造成相互干扰，或因电缆芯绝缘下降造成短路，电能质量监测装置 ，使交流电压传入直流回路，烧坏设备的电源模块或输入部件等。
d)规范控制电缆的敷设，变电站设计时应考虑好电缆沟的走向，避免与电力电缆距离过近，尽可能远离变压器中性点及避雷针、避雷器等，并尽量不要与高压线平行。
e)为二次设备和二次电缆敷设接地铜排，构造等电位面，消除地电位差干扰。
f)电流互感器、电压互感器的二次回路应保证一点接地。
g)变频串联谐振交流耐压仪电压互感器二次回路和三次回路应相互独立。中试控股对于电压互感器，过去传统的接线是电压互感器(V)二次回路和三次回路的中性线公用一根电缆芯接到N600小母线上，对于常规保护而言也未发现不足之处，且一直在系统内应用。随着微机保护的广泛使用，其应用自产开口三角电压(3U0)来实现接地方向保护的特点使V公用中性线可能造成零序方向保护误动的危害也暴露出来。由于二次和三次回路中性线共用一根电缆，使得微机保护自产3U0受到了三次回路3U0的影响，其影响主要由三次回路的负载电阻及共用电缆芯的电阻所决定。公用中性线，则可能使微机保护自产3U0和三次回路的3U0反向，从而造成接地零序方向保护正方向拒动、反方向误动的后果。
h)可在信号输入端加装无源滤波器，削弱窜入的干扰信号。无源滤波器可分为“Γ”型和双“T”型无源滤波器。其中“Γ”型滤波器滤波范围较宽，“T”型滤波器的特性近似于工频谐振特性。它们对工频干扰都有较强的削弱作用。
i)变电站二次设备调试与运行维护所需的试验设备变电站所有开关量的输入和输出触点(跳闸和监视信号)以及数字量输出(如串口)都应采用光电隔离。
