交流耐压谐振仪

中试控股技术博士为您解答：变电站二次设备调试与运行维护所需的试验设备

变电站二次设备包括哪些？
变电一次设备主要有：
变电站二次设备调试与运行维护所需的试验设备主变压器及其附属设备，GIS设备，开关柜设备，接地变压器。站用变压器，动态无功补偿装置，其他附属设备如中性点接地隔离开关、中性点避雷器、零序电流互感器等。
交流耐压谐振仪二次设备有：
1、综合自动化设备：其中包括线路保护测控柜，中试控股主变压器保护测控柜，电能计量屏，频率电压紧急控制装置，电能质量监测柜，二次安防设备，电力调度数据网接入设备柜，升压站微机监控系统，电压无功控制装置，通信接口柜，主机、工程师、远动等三种工作站，微机五防系统，网络设备，卫星对时装置，视频监视及门禁系统等。
2、一体化电源系统：其中包括直流电源成套装置，交流不间断电源（UPS）。
3、通信设备：光端机，综合配线柜，程控调度交换机，数据通信网设备等设备。

ZSBP-650KVA/52KV变频串联谐振成套试验装置

技术方案

一、适用范围

1.  35kV/300mm2的电缆，长度5km，电容量≤0.99uF试验频率为30-300Hz,试验电压52kV。

二、系统主要性能及参数

1、电源电压：   380V±10%、50Hz；

  2、额定容量：   650KVA；

  3、输出电压：     52KV，

  4、输出电流：     2.5A . 12.5A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-650KVA/52KV变频串联谐振成套试验装置具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、ZSBP-650KVA/52KV变频串联谐振成套试验装置具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327                <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

  四、系统配置及具体参数

1、变频控制电源ZSBP-40KW                1台

a) 变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量:  40KW

c) 工作电源:      交流220V/380V、50Hz 。

d) 输出电压:      0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  80A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) ZSBP-650KVA/52KV变频串联谐振成套试验装置连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能微机控制电压、频率调节

l) 变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 中试控股具备手动试验/自动试验两种模式。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重   量： 25Kg

2、 励磁变压器ZSLB-38KVA            1台

a) 额定容量:    38KVA

b) 输入电压:     500V

c) 输出电压：  3KV

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) ZSBP-650KVA/52KV变频串联谐振成套试验装置结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

  h) 重   量：    65Kg ;

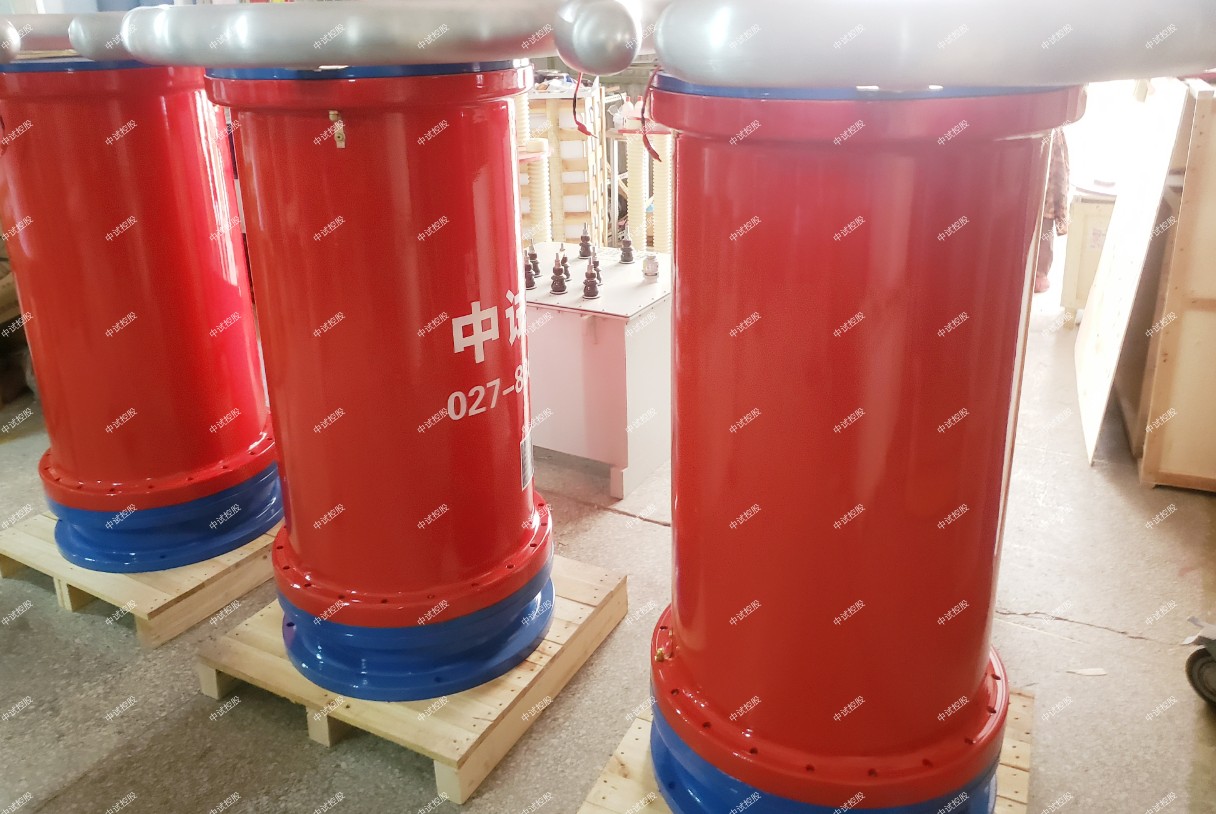

3、高压电抗器 ZSDK-65/26          10台

a) 额定容量：  65KVA

b) 额定电压：   26KV

c) 额定电流：  2.5A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量： 75Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   ZSTRF-60/0.0028                1台

a) 额定电压：   60KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    30Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

1、变频电源

1）绝缘电阻测试

2）耐压试验：2000V，1分钟

3）负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

  2）变比测量

  3）空载电流及空载损耗

  4）短路阻抗和负载损耗

  5）绝缘电阻测试

  6）ZSBP-650KVA/52KV变频串联谐振成套试验装置温升试验：额定容量下运行60min,温升不大于65K

 3、电抗器试验

1）直流电阻测量

2）电感量测量

3）交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

      4、成套装置试验

（1）    耐压试验：1.1额定电压下，耐压1min；

（2）    中试控股短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）噪音小于60dB；

交流耐压谐振仪35KV电气设备调试试验设备/是根据DL/T848.2-2004行业标准而设计的，中试控股的全套装置由高压试验变压器和TC/XC控制箱（台）组成，其中TC/XC控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

中试控股采用突然断电方法不妥，因为瞬时失压会引起振荡过电压而可能将试品击穿。

如果在试验过程中发生电压下降或发出击穿信号，这时不要轻易判断试样击穿。可用兆欧表

测其绝缘电阻，若绝缘电阻为零或接近于零，则判断和证实为击穿；

变压器是变电站的主要设备，分为双绕组变压器、三绕组变压器和自耦变压器(即高、低压每相共用一个绕组，从高压绕组中间抽出一个头作为低压绕组的出线的变压器。电压高低与绕组匝数成正比，电流则与绕组匝数成反比。

互感器。电压互感器和电流互感器的工作原理与变压器相似，中试控股它们把高电压设备和母线的运行电压、大电流即设备和母线的负荷或短路电流按规定比例变成测量仪表、继电保护及控制设备的低电压和小电流。

开关设备。它包括断路器、隔离开关、负荷开关、高压熔断器等，都是断开和合上电路的设备。断路器在电力系统正常运行情况下用来合上和断开电路；故障时在继电保护装置控制下自动把故障设备和线路断开，还可以有自动重合闸功能。

防雷设备。变电站还装有防雷设备，主要有避雷针和避雷器。避雷针是为了防止变电站遭受直接雷将雷电对其自身放电把雷电流引入大地。在变电站附近的线路上落雷时雷电波会沿导线进入变电站，产生过电压。
