变频串联谐振装置

中试控股技术博士为您解答：变频串联谐振耐压装置在试验中应严格按照下列步骤进行操作，智能电导盐密测试仪这样才能保证试验结果的正确判断和测试过程的安全保障。

1.将试验设备的测试夹分别接在规定测试的部分(变压器绕组、屏蔽、铁心、框架等互相隔离的两个或更多的零件上)。

2.检查试验设备是否置于试验所需的电压挡位，其整定泄漏电流值是否符合要求。

3. 将试验设备的高压输出端短路，变频串联谐振试验耐压装置通电检查过电流继电器是否动作，或是否发出击穿信号。

4. 检查试验环境有无不安全因素存在。若没有，则将耐压设备开机预热5min。

5.操作试验设备升压。升压初始，慢慢升至规定值的一半(应避免跳跃)，然后迅速增加至规定电压值(整个升压过程大约在10s)，历时1min，在此期间不允许有连续飞弧和击穿现象发生，型矿用电缆过渡电阻测试仪然后将电压慢慢退到零位，切断电源，试验完毕。

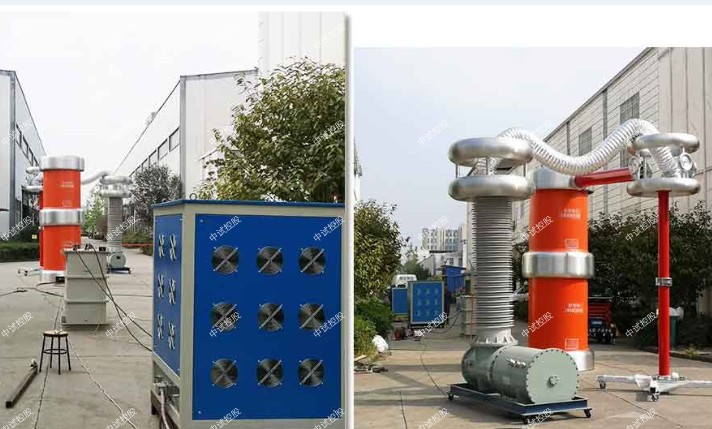

ZSBP-240KVA/240KV变频串联谐振成套试验装置

一、适用范围

1. 110kV变电站开关、母线、GIS等电气设备的交流耐压试验，试验频率为30-300Hz,试验电压不超过230kV。

2．110kV及以下电压等级变压器中性点交流耐压试验，电容量≤0.02μF，试验频率为45-65Hz，试验电压不超过95kV。（此处以20000pF为主）

3. 35kV及以下电压等级变压器交流耐压试验，电容量≤0.01μF，试验频率为45-65Hz，试验电压不超过85kV。

4. ZSBP-240KVA/240KV变频串联谐振成套试验装置10kV及以下电压等级变压器交流耐压试验，中试控股电容量≤0.01μF，试验频率为45-65Hz，试验电压不超过35kV。



装置容量定为250kVA/250kV/50kV，分5节电抗器，电抗器单节为50kVA/50kV/1A/100H通过组合使用能满足上述被试品的试验要求。

试验时设备使用关系列表

设备组合

被试品对象    电抗器

50kVA/50kV  5节   激励变压器

输出端选择

35kV变压器交流耐压     使用电抗器2节串联 3kV

110kV变压器交流耐压    使用电抗器4节串联 6kV

ZSBP-240KVA/240KV变频串联谐振成套试验装置110kV变电站电气设备    使用电抗器5节串联 6kV

二、系统主要性能及参数

1、电源电压：   220V/380V±10%、50Hz；

  2、额定容量：   250KVA；

  3、输出电压：     250KV

  4、输出电流：     1A， 5A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：中试控股额定输出电流下持续运行时间为60分钟；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-240KVA/240KV变频串联谐振成套试验装置具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327                <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

四、系统配置及具体参数

1、变频控制电源10KW                1台

a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量: 0KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) ZSBP-240KVA/240KV变频串联谐振成套试验装置变频电源采用高性能专用微机控制电压、频率调节

l) 变频电源配备专用引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示: 中试控股输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重   量：28Kg

2、 励磁变压器10KVA            1台

a) 额定容量:    10KVA

b) 输入电压:     250V

c) 输出电压：   3KV；6KV;

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

  h) 重   量：    60Kg ;

3、ZSBP-240KVA/240KV变频串联谐振成套试验装置高压电抗器 ZSDK-48/48       5台

a) 额定容量：   50KVA

b) 额定电压：   50KV

c) 额定电流：  1A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量：  48Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   TRF-250/0.001                1台

a) 中试控股额定电压：    250KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) ZSBP-240KVA/240KV变频串联谐振成套试验装置介质损耗：    tgδ≤0.5% ;

g) 重    量：    30Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

1.绝缘电阻测试

变频串联谐振装置质量好耐压装置主要用于测量绝缘电阻，而使用耐压装置测量电阻的目的是为了检查电缆是否有老化的情况，或者是由于受潮等其他情况让电阻绝缘方面出现缺陷。在电力检测中耐压装置是对电缆情况进行检测的主要设备，可以及时的发现电缆中绝缘方面可能出现的问题。在日常的电力检修中也能够先通过耐压装置的绝缘电阻测试判断电缆的安全状态；
2.直流耐压测试与泄漏试验
谐振调试仪耐压装置还参与到了直流耐压测试与泄漏试验中，因为在各大电力直流耐压和泄漏电流试验是同步进行的，使用耐压装置的目的也是发现绝缘中的缺陷。根据目前的经验来说为了提高安全系数，不能只靠直流耐压实验的结果就判断电缆的状态，所以现在也会通过耐压装置将两个实验结合在一起。因此，有关部门广泛推荐采用交流耐压取代传统的直流耐压，或者将直流耐压测试与泄漏测试同时进行，双管齐下的保证耐压装置对电缆测量的结果和评估；
可见耐压装置在电力中能够参与到的实验是很多的，不仅能够测量绝缘电阻，同时也能进行专业的直流耐压测试、泄漏测试以及交流耐压测试等。根据目前的耐压装置也可以看出，如果的耐压装置在功能上已经具备了更多的可选项目，适用的实验项目也将会越来越多。

变频串联谐振装置串联谐振充电电路的动态工作状态是由电路的固有频率 f0 和开关管的工作频率 fS 之间的关系决 定的, 根据工作频率 fS 和固有频率 f0 的关系, 可 以决定电路中的谐振电流是连续的还是断续的。

查询工作记录发现异常发生前日有母差保护有工作，内容为两条新线路接入并做联跳试验，镜像试验工作，停电状态为220kV母差保护改停用，当日1号母联开关在合闸状态。220Kv母差联跳线路试验结束后，应根据报案措施票记录及时复归母联不联位置继电器至工作状态，并接通电流回路。工作负责人工作结束后未执行保安措施票，使母联不联位置继电器一直处于退出状态，母联二次回路没接进母差，但由于当时1号母联一次电流小，在保护总差动回路中不平衡电流不足以启动BJ，因此保护无任何异常。母差保护投运后的第二天，流经母联的一次电流增加，保护中不平衡电流同样在增大，导致220kV母差启动交流断线闭锁。
