变频串联谐振耐压装置

中试控股技术博士为您解答：只有在短路部分体积较大时，才容易测量出来，反映出不合格数值。

串联谐振试验装置对试验结果进行横向和纵向的分析，比较振幅特性差别，判断绕组产生变形与否。

改变消弧线圈的抽头位置，同时改变电容器C的电容量，使之与电感量匹配，然后再按上述步骤重复进行测试。

使用电抗器两节串联两组并联3kV≤52kV10kV/300mm2电缆3km

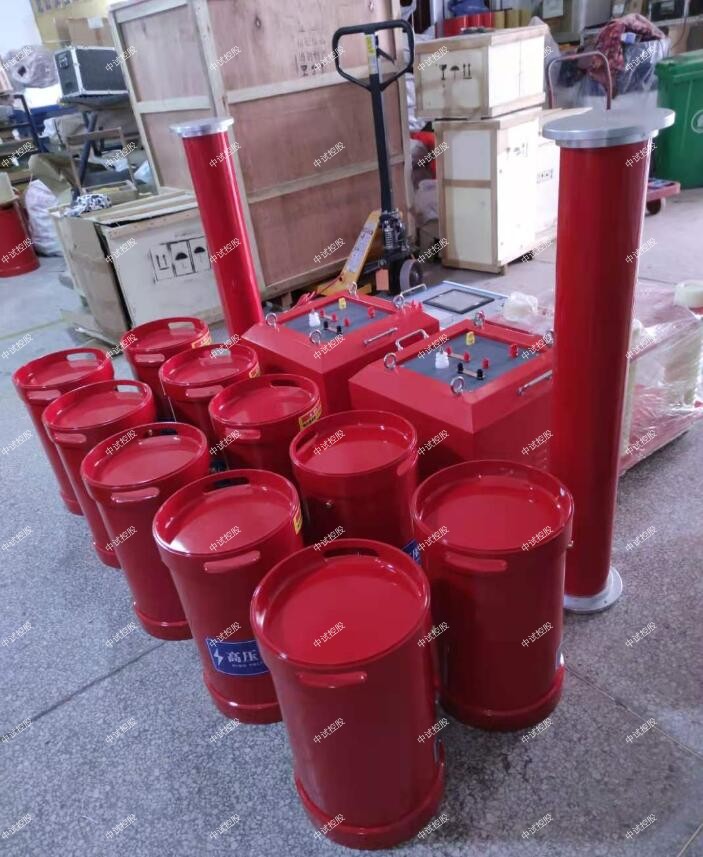

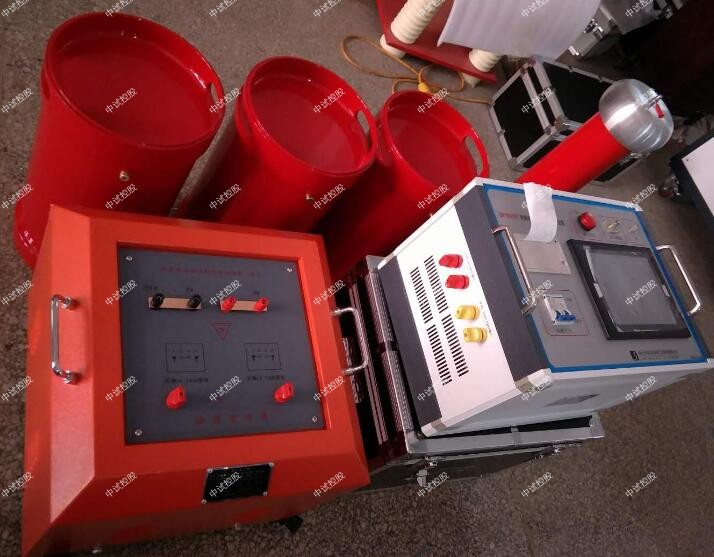

ZSBP-220KVA/110KV变频串联谐振成套试验装置

一、适用范围

1．35kV/300mm2电缆1000m，电容量≤0.198μF，试验频率为30-300Hz,试验电压52kV,试验时间≤60分钟

2. 10kV/300mm2电缆5000m，电容量≤1.87μF，试验频率为30-300Hz,试验电压21.75kV，试验时间≤5分钟

3. ZSBP-220KVA/110KV变频串联谐振成套试验装置35kV及以开关/互感器/开关柜/母线/电缆/变压器等等，电容量≤0.003uF，试验频率为30-300Hz，中试控股试验电压不超过108kV。

二、系统主要性能及参数

1、电源电压：   220V/380V±10%、50Hz；

  2、额定容量：   220KVA；

  3、输出电压：     110KV，

  4、输出电流：     2A ，,10 A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能, 中试控股在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、ZSBP-220KVA/110KV变频串联谐振成套试验装置设备遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<中试控股包装储运标志>>

GB10327                <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

四、ZSBP-220KVA/110KV变频串联谐振成套试验装置系统配置及具体参数

1、变频控制电源20KW                1台

a) 变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量: 20KW

c) 工作电源:      交流220V/380V、50Hz 。

d) 输出电压:      0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能微机控制电压、频率调节

l) 变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、中试控股试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重   量：24Kg

2、 励磁变压器20KVA            1台

a) 额定容量:    20KVA

b) 输入电压:     500V

c) 输出电压：  2KV

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构：ZSBP-220KVA/110KV变频串联谐振成套试验装置采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

  h) 重   量：    120Kg ;

3、高压电抗器  44/22           5台

a) 额定容量：   44KVA

b) 额定电压：   22KV

c) 额定电流：  2A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量：  55Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   110/0.002                 1台

a) 额定电压：    110KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

1、变频电源

1）绝缘电阻测试

2）耐压试验：2000V，1分钟

3）负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

  2）变比测量

  3）空载电流及空载损耗

  4）短路阻抗和负载损耗

  5）ZSBP-220KVA/110KV变频串联谐振成套试验装置绝缘电阻测试

  6）温升试验：额定容量下运行60min,温升不大于65K

 3、电抗器试验

1）直流电阻测量

2）电感量测量

3）交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

      4、成套装置试验

（1）    耐压试验：1.1额定电压下，耐压1min；

（2）    短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）    噪音小于60dB；

变频串联谐振耐压装置使用电抗器四节并联1.5kV≤22kV10kV开关、互感器

使用电抗器两节串联3kV≤42kV

35kV开关母线串联谐振，互感器,35kV/50000kVA主变,35kV电缆2km,10kV5km

中试控股电抗器33.75kVA/27kV四节

中试控股激励变压器输出端选择试验电压（KV）35kV/300mm2电缆1km

1.绝缘电阻测试

质量好耐压装置主要用于测量绝缘电阻，而使用耐压装置测量电阻的目的是为了检查电缆是否有老化的情况，或者是由于受潮等其他情况让电阻绝缘方面出现缺陷。在电力检测中耐压装置是对电缆情况进行检测的主要设备，可以及时的发现电缆中绝缘方面可能出现的问题。在日常的电力检修中也能够先通过耐压装置的绝缘电阻测试判断电缆的安全状态；

2.直流耐压测试与泄漏试验

变频谐振调试仪耐压装置还参与到了直流耐压测试与泄漏试验中，因为在各大电力直流耐压和泄漏电流试验是同步进行的，使用耐压装置的目的也是发现绝缘中的缺陷。根据目前的经验来说为了提高安全系数，不能只靠直流耐压实验的结果就判断电缆的状态，所以现在也会通过耐压装置将两个实验结合在一起。因此，有关部门广泛推荐采用交流耐压取代传统的直流耐压，或者将直流耐压测试与泄漏测试同时进行，双管齐下的保证耐压装置对电缆测量的结果和评估；

可见耐压装置在电力中能够参与到的实验是很多的，不仅能够测量绝缘电阻，同时也能进行专业的直流耐压测试、泄漏测试以及交流耐压测试等。根据目前的耐压装置也可以看出，如果的耐压装置在功能上已经具备了更多的可选项目，适用的实验项目也将会越来越多。

变频串联谐振耐压装置对于110kv变压器发生故障前的检测数据，也就是标准数据值，与发生故障后的色谱数据进行对比分析。在一般的情况下，串联谐振试验装置检验变压器中是否有电弧放电的情况，只要通过检测变压器中的乙炔气体，氢气的体积分数进行相关检测。

在现实中，对比理论值与测量值的差异，分析大型变压器的双绕组进行介质损耗因素以及电容的变化关系。根据电压表和电流表的读数作出消弧线圈的伏安特性曲线U＝f (I)。

变频谐振检测仪变压器中的固体绝缘材料受热或是经过电弧的影响之后，会有乙炔气体产生，氢气是因为绝缘油或是绝缘材料受到电弧影响之后产生的。调节调压器，使电压缓慢地降到零，拉开电源开关。

在电阻值变小后，若高压线圈短路则变比值变小，若低压线圈短路则变比值变大。根据消弧线圈的电感值，对需要匹配的并联电容器的电容量进行估计（对550kVA串联谐振法试验接线的消弧线圈抽头1~5为1.9~3.6μF)，然后用串、并联方法组合成所需要的电容量。
