变频串联谐振耐压试验装置

中试控股技术博士为您解答：首先检查变压器接地状况是否良好，套管引线应全部解开。

详细记录被试品的数据及原始工况有否异常，以及被试品变压器当前测试状况下的分接开关位置，并仔细输入被试品情况登记窗。

根据被试品的情况建立被试品数据文件的子目录；测试完成后应将测量的数据备份至该目录下，并注意进行整理工作。

数据存放格式：文件是以ASCII码的形式存放。

ZSBP-108KVA/22KV变频串联谐振成套试验装置

适用范围

1．10kV/300mm2电缆2km，电容量≤0.755μF，试验频率为30-300Hz,试验电压22kV。

2．满足10kV变电站变压器、配电设备交流耐压试验

3. 满足10kV级的发电机和交流电动机的交流耐压试验

一、ZSBP-108KVA/22KV变频串联谐振成套试验装置系统主要性能及参数

1、电源电压：   380v/220V±10%、50Hz；

  2、额定容量：  88KVA；

  3、输出电压：     44KV，22KV，

  4、输出电流：     2A，  ，4A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、中试控股频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、ZSBP-108KVA/22KV变频串联谐振成套试验装置具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

二、设备遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

GB/T16927.1-2-1997     <<高电压试验技术>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327               <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<中试控股耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

三、系统配置及具体参数

1、变频控制电源10KW                1台

a) 变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量:  10KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～250V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能微机控制电压、频率调节

l) 变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动试验两种模式。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

O) 重  量： 16Kg

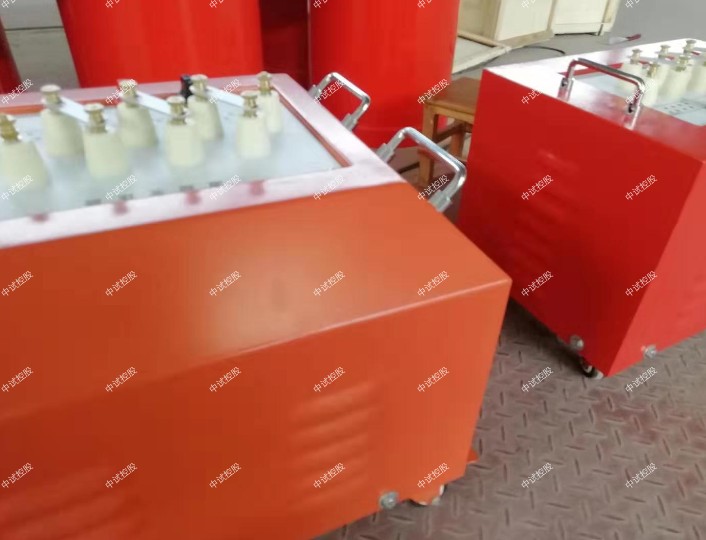

2、 励磁变压器8KVA            1台

a) ZSBP-108KVA/22KV变频串联谐振成套试验装置额定容量:    8KVA

b) 输入电压:    250V

c) 输出电压：   2 KV；

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构：中试控股采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

h) 重   量：    55Kg ;

3、高压电抗器 DK-44/22         2台

a) 额定容量：   44KVA

b) 额定电压：   22KV

c) 额定电流：  2A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量： 48Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   TRF-60/0.003                1台

a) 额定电压：    60KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 中试控股分压比误差：  ≤1%,

e) ZSBP-108KVA/22KV变频串联谐振成套试验装置测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

变频串联谐振耐压试验装置对刚退出运行的变压器进行测量，测量前应尽量让其散热降温；但在整个测量过程中应停止对其所施的降温方法，保持温度，以免测量过程中温度变化过大而影响测量结果的一致性。

现场测试时，为防止出现意外损坏仪器，使用所配的电源隔离变压器。

耐压试验前后应测量被试品的绝缘电阻。

中试控股直流耐压试验并能通过电流与泄漏电流的关系 曲线发现绝缘的局部。由于直流电压下按绝缘电阻分压，所以，能比交流更有效地发现端部绝缘。

变频串联谐振耐压试验装置同时，因直流电压下绝缘基本上不产生介质，因此，直流耐压对绝缘的小。另外，由于直流耐压只需很小的泄漏电流，因而所需试验设备容量小，携带方便。

试验应在绝缘电阻和吸收比、直流泄漏及介质损失正切角等试验合格后方可进行。

中试控股交流耐压试验加至试品标准电压后的持续时间一般为1min。

试验结束，断开后，必须立即检查被试品有无发热现象。

电容电感测试仪为保证设备的可靠性，早期发现电容器缺陷，避免故障扩大，需要定期进行检测。

而在现场电容器都是成组并联的，传统方法是将电容汇流排拆除，然后用老式电容表进行测量，由于电容器组是由几十至上百个小电容器组成，要拆线测量电容量的工作量很大，而且经常拆线会使得螺丝滑牙或没有上紧而留下安全隐患，也容易造成电容的二次损坏。因此，非常期望有一种测试仪器不用拆线就能测量各个小电容器的电容量，减轻检修人员的负担，提高检修工作的效率，提高配电网运行的安全性。

额定电压为5000V的绝缘电阻表，若其短路输出电流为80μA，

其内阻为：5000V/80μA＝62MΩ

如果试品容量为0.15μF，则时间常数τ=62MΩ×0.15μF≈9 (秒)

在18秒时刻，我们按（1式）计算得到，电容上的电压（B点）仅为4323V,

试品与高压源间的电压差（A、B点间）为：5000V－4323V=676V

这是因为绝缘电阻表的这两项能力指标对于变压器、电缆、中试控股电机等大型设备绝缘电阻、吸收比、极化指数的准确测量具有极大的影响。

就这两项指标对电力承装修试五级绝缘测试的影响及检测方法作一些粗简的定量分析

电力承装修试五级绝缘电阻测试仪输出短路电流的大小可反映出该绝缘电阻表内部输出高压源内阻的大小。当被测试品存在电容量时，在测试过程的开始阶段，绝缘电阻表内的高压源要通过其内阻向该电容充电，并逐步将电压充到绝缘电阻表的输出额定高压值。

当测量时间为15秒时，仪器显示应为R15S＞4750 MΩ(因有电容C存在，所以被测阻值要比标称值小5%);

当测量时间为60秒时，仪器显示应为R60S=5000MΩ，吸收比应为R60S/R15S≤1.05。 说明：在第15秒时刻，中试控股仪器向电容C充电的电流越小，表示仪器的充电越强，吸收比就越趋于“1”。在现场测试的吸收比才越准确。
