电缆变频串联谐振试验装置

中试控股技术博士为您解答：选用电力变压器的技术参数，应以变压器整体的可靠性为基础，综合考虑技术参数的合理性，兼顾对系统安全的影响，充分考虑变压器自身固有的综合损耗，在负载损耗基本相同时，尽量选用空载损耗小的变压器，负载损耗满足《三相油浸式电力变压器技术参数和要求》

变压器空载测试仪电力变压器在负载区域运行时，其绕组、线夹、引线、绝缘油及绝缘部件的温度不宜过高，在变压器负载导则规定的温度限值内，避免高温度下运行，绝缘老化加快而缩短变压器的使用时间和引发损坏问题(3)。也要防止变压器高温度运行，引起变压器自身损耗过大，影响输出效率，造成不必要的电能浪费

电缆变频串联谐振试验装置串联谐振装置就用运用串联谐振原理设计的新型交流耐压试验设备。一套串联谐振耐压试验设备，可兼顾变压器、交联电缆、开关柜、、发电机、gis和sf6开关、母线、套管、ct、pt等试品的交流耐压试验

承装修试五级设备配置串联谐振逆变器是恒压源供电。并联谐振逆变器是恒流源供电。

串联谐振逆变器的工作频率必须低于负载电路的固有振荡频率。并联谐振逆变器的工作频率必须略高于负载电路的固有振荡频率。

串联谐振逆变器的功率调节方式有二：改变直流电源电压ud或改变晶闸管的触发频率。并联谐振逆变器的功率调节方式，一般只能是改变直流电源电压ud。

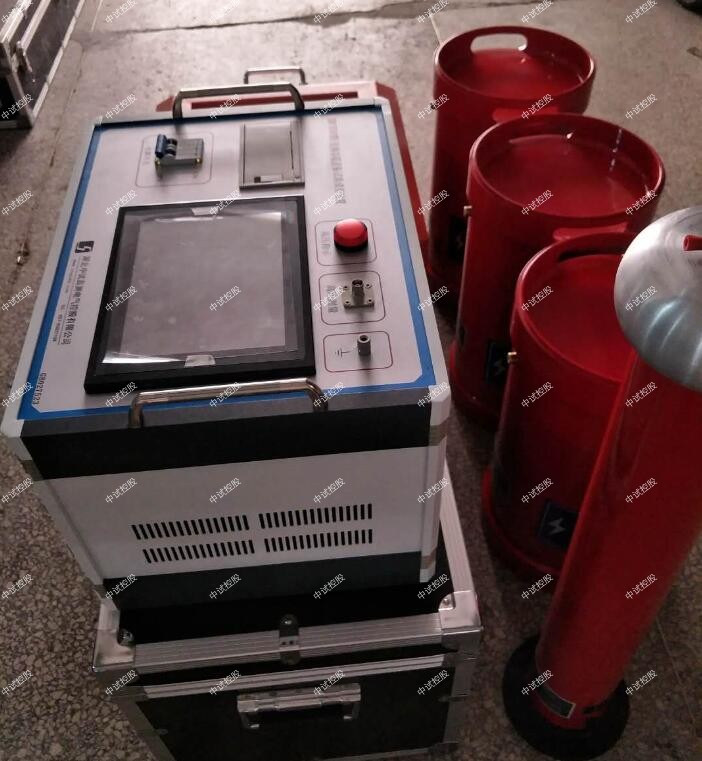

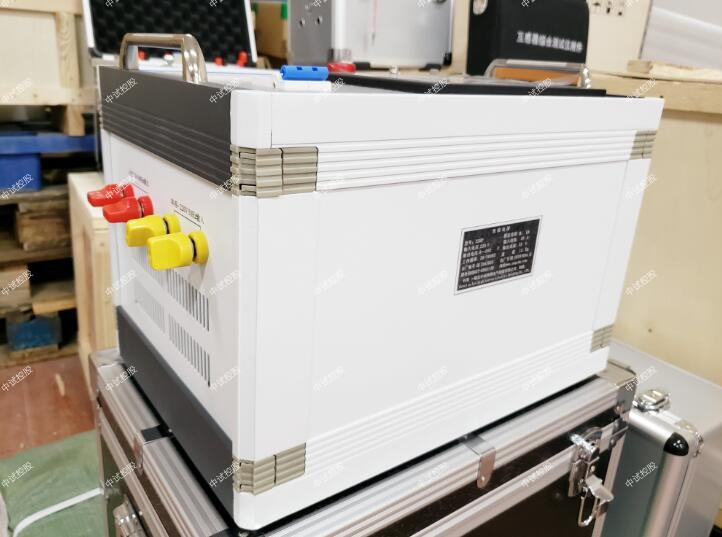

ZSBP-108KVA/72KV变频串联谐振成套试验装置

技术方案

适合的被试品：电缆、变压器、开关、开关柜、绝缘子、母线等。

适用范围

1．10kV/300mm2电缆2km，电容量≤0.755μF，试验频率为30-300Hz,试验电压22kV。

2．满足10kV变电站变压器、配电设备交流耐压试验

3. 满足35kV变电站变压器、配电设备交流耐压试验

4．35kV/300mm2电缆0.5km，电容量≤0.099μF，试验频率为30-300Hz,试验电压52kV。

一、ZSBP-108KVA/72KV变频串联谐振成套试验装置中试控股系统主要性能及参数

1、电源电压：   220V±10%、50Hz；

  2、额定容量：  108KVA；

  3、输出电压：     80KV，

  4、输出电流：    1.5A，  3A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-108KVA/72KV变频串联谐振成套试验装置具备手动试验/自动调谐/自动试验模式。

16、中试控股具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

二、设备遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

GB/T16927.1-2-1997     <<高电压试验技术>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327                <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

  三、系统配置及具体参数

1、ZSBP-108KVA/72KV变频串联谐振成套试验装置变频控制电源10KW                1台

a) 中试控股变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量:  10KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～250V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) ZSBP-108KVA/72KV变频串联谐振成套试验装置频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能微机控制电压、频率调节

l) 变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动试验两种模式。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重  量： 16Kg

2、 励磁变压器8KVA            1台

a) 额定容量:    8KVA

b) 输入电压:    250V

c) 输出电压：   2 KV；4KV；

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构：中试控股采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

  h) 重   量：    55Kg ;

3、高压电抗器 DK-54/36        2台

a) 额定容量：   54KVA

b) 额定电压：  36KV

c) 额定电流：  1.5A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量： 48Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   ZSTRF-80/0.006                1台

a) 额定电压：    80KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

电缆变频串联谐振试验装置变压器运行必须建立在安全可靠供电的前提条件下，备用变压器应有可靠的自动投入装置相配套，保证在相临变压器故障时自动投入运行，确保不中断正常供电。
变压器空载测试仪安排变压器并列运行方式，要对开关的额定折断容量进行核算，防止系统短路故障时因开关遮断容量不足而损坏设备，影响故障点的自动隔离；分列运行的母线开关备用电源自投动作时，应能自动断开接入母线侧的其它电源的开关。

新建变电站分期建设，考虑负荷的增长，首期只有一台变压器时，要结合终规模确定变压器的容量，中试控股变压器的负载率应贴近运行区域，一般在75%以下，若短期内不进行扩建，变压器不宜满负荷运行。
并列运行的多台变压器应满足并联条件，即联结组别与相位关系相同；电压和变压比相同，允许偏差相同，调压范围内的每级电压相同；防止二次绕组之间因存在电动势差，产生循环电流，影响容量输出和烧坏变压器。中试控股短路阻抗相同，控制在10%的允许偏差范围内(1)；容量比在0.5~2之间；保证负荷分配均匀，防止短路阻抗和容量小的变压器过载，而容量大和短路阻抗大的变压器欠载，短路阻抗的大小必须满足系统短路电流的要求，否则应采取限制措施。

变压器设计完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。

承装修试五级设备配置变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使中试控股变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并中试控股变压器绕组变形测试仪，就是这样一种变压器内部故障无损检测设备。它适用于63kV~500kV电力变压器的内部结构故障检测。
