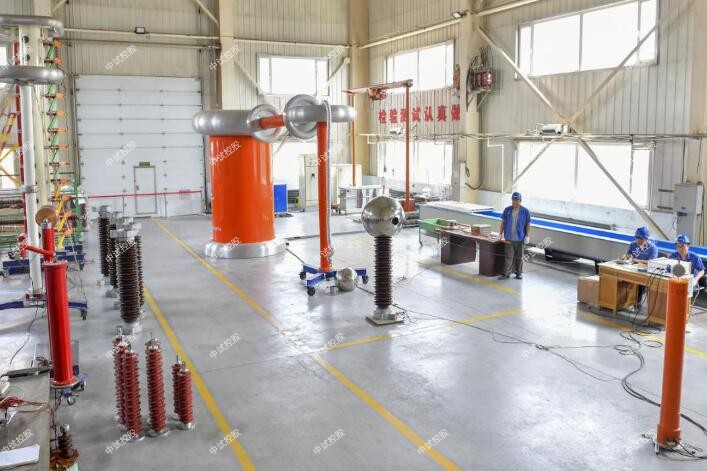

35kv变压器交流耐压试验仪

-378KVA/45KV变频串联谐振成套试验装置

技术方案

一、适用范围

1．20kV，300平方毫米交联电缆3000m，电容量≤0.726μF，试验频率30-300Hz，试验电压45kV。

2.10kV/1000kVA变压器的交流耐压试验， 电容量≤0.01μF，试验频率45-65Hz，试验电压不超过35kV。

3.10kv所有被试品

4. 环境温度：－150C –45 0C;

5. 相对湿度：≤90%RH;

6. 海拔高度:  ≤2500米；

二、ZSBP-378KVA/45KV变频串联谐振成套试验装置系统主要性能及参数

1、电源电压：   380V±10%、50Hz；

  2、额定容量： 378KVA；

  3、输出电压：     45KV，

  4、输出电流：  1.4A. 8.4A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

35kv变压器交流耐压试验仪相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备遵循的国家标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327                <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

  四、系统配置及具体参数

1、变频控制电源25KW                1台

a) ZSBP-378KVA/45KV变频串联谐振成套试验装置变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、中试控股保护等功能。

b) 额定输出容量:  25KW

c) 工作电源:      交流380V、50Hz 。

d) 输出电压:      0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  50A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能微机控制电压、频率调节

l) 变频电源配备用引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) ZSBP-378KVA/45KV变频串联谐振成套试验装置具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

35kv变压器交流耐压试验仪具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重   量： 26Kg

2、 励磁变压器25KVA            1台

a) 额定容量:    25KVA

b) 输入电压:    500V

c) 输出电压： 2KV;  2.8KV

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构：ZSBP-378KVA/45KV变频串联谐振成套试验装置采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

  h) 重   量：    50Kg ;

3、高压电抗器 DK-63/45         6台

a) 额定容量：   63KVA

b) 额定电压：   45KV

c) 额定电流：   1.4A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量： 60Kg/台

h) ZSBP-378KVA/45KV变频串联谐振成套试验装置连续运行时间：≥ 1小时

4、 电容分压器   TRF-60/0.001                1台

a) 额定电压：    60KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

1、变频电源

1）ZSBP-378KVA/45KV变频串联谐振成套试验装置绝缘电阻测试

2）耐压试验：2000V，1分钟

3）负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

  2）变比测量

  3）空载电流及空载损耗

  4）短路阻抗和负载损耗

  5）绝缘电阻测试

  6）温升试验：额定容量下运行60min,温升不大于65K

 3、电抗器试验

1）直流电阻测量

2）电感量测量

3）ZSBP-378KVA/45KV变频串联谐振成套试验装置交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

      4、中试控股成套装置试验

（1）耐压试验：1.1额定电压下，耐压1min；

（2）短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）噪音小于60dB；

中试控股技术博士为您解答：大修后应做哪些试验电流互感器的内部检查和大修，对于充油式至少每3年进行一次。大修的主要内容有：

(1)清扫灰尘、油污;检查各处螺丝有无松动，并加以拧紧。

(2)检查穿心导电杆固定得是否牢固。

(3)检查线圈、铁芯、套管、油位、油色及油样试验，同电压互感器。

(4)当互感器二次线圈的绝缘电阻低于20M11时，必须进行干燥处理。如用干燥箱干燥，温度不要超过80℃，一般保持在75℃左右。升温和降温都要缓慢进行。在干燥期间，每隔1h测一次线圈的绝缘电阻(为便于测量，可将互感器线圈的抽头引至干燥箱外)。

    (5)电流互感器在运行中，如所在线路发生短路或操作过电压情况，必须进行退磁，直到磁路达到时的要求。

电流互感器的用途和一般常识
       电流互感器主要作用是将电流回路的大电流按一定比例缩小到便于测量表计和继电器适用的数值，中试控股从而使用串联在其二次绕组回路的测量表计和继电器可以做得小巧精密。常用的是电流互感器二次额定电流为5A，因此，二次侧与其负载之间的连线可以用小截面的导线或电缆。
       电流互感器的一次绕组是直接与电力回路串联的，因此，绕组的绝缘水平必须与电力回路的电压等级相适应，其容量满足电力回路长期通过负载电流时，不致使一次绕组的温升力超过允许值。
       当发生短路故障时，短路电流较正常负荷电流一般要大很多倍，这样大的短路电流会产生很大的机械应力和热效应，对电流互感器是有害的。故选电流互感器时，除容量和绝缘水平应满足要求外，还要校验在短路时的机械应力和热效应，使其不超过电流互感器的额定允许值。
       在运行的任何情况下，电流互感器二次绕组端子是不允许开路的，否则将产生危险的高电压，造成人身和设备事故。这是因为电流互感器二次绕组开路时，互感器一次绕组中的全部电流均为励磁电流，使铁芯中的磁通密度大大上升，从而在二次绕组中感应出高达数千伏的感应电势

(1)在输电线路金具上及高压设备上，消除锐缘、棱角、接缝、焊斑、毛刺等，改进电极形状，增大电极曲率半径，改善电场分布（如用球面或旋转椭面电极等）。
    (2)输电线路及高压设备母线采用扩径导线、空心导线、分裂导线等以增大导线半径，降低导线表面电场强度。
    (3)将输电线路金具及高压设备的金具棱角尖端等带电部分。
    (4)在泄漏电流密度集中、电场强度大的电极附近，固体绝表面（如套管法兰处）涂以具有一定电阻率的半导体涂料，改善该处的电场分布。
    (5)定期进行清扫悬垂式绝缘子及电气设备套管上的灰尘积垢，尽可能避免局部电场强度过商。
