中试控股技术博士为您解答：10%误差曲线是保护用电流互感器的一个重要的基本特性。继电保护装置反应的是一次系统的故障状况，当一次系统故障，保护装置动作时，电流互感器一次电流通常比正常运行时的电流大得多，因此，电流互感器的误差也会扩大。为了使电保护装置能够正确反应一次系统状况而正确动作，要求电流互感器的变比误差小于或等于10%。不论是一次电流加大，还是二次负载阻抗增加，其结果都会引起电流互感器感应电动势的升高，从而扩大误差。所谓10%误差曲线是变比误差为10%时，一次电流(I1)与其额定电流（I1N）的比值(m = I1/ I1N)和二次负载阻抗（ZY）的关系特性曲线。也可以理解为，在不同的一次电流倍数下，为使电流互感器的变比误差小于或等于10%而允许的zui大二次负载阻抗。

中试控股技术博士为您解答：ZSBP-270KVA/270KV变频串联谐振成套试验装置

一、适用范围

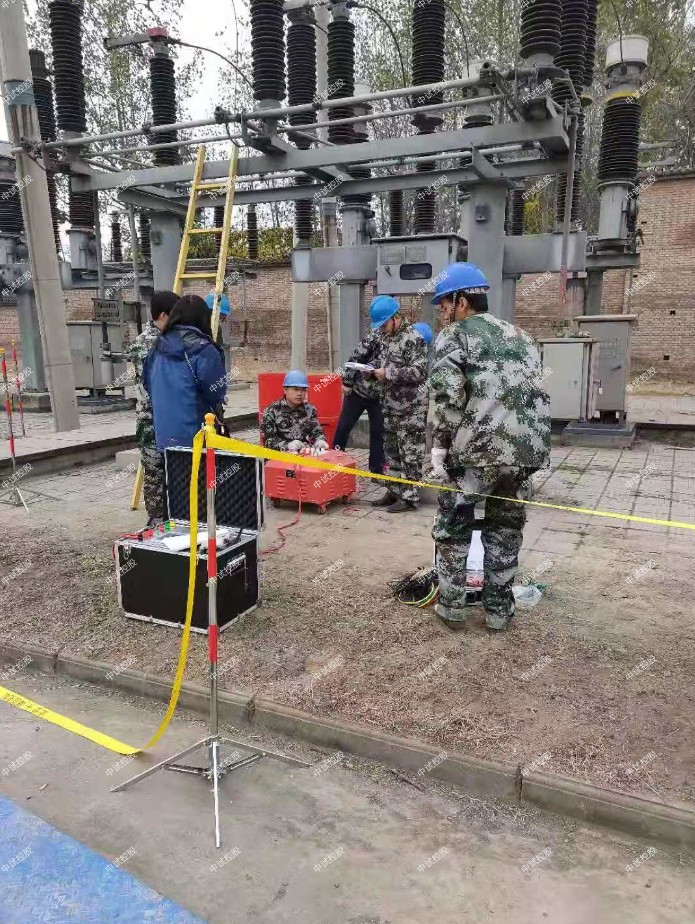

1. 110kV变电站开关、母线、GIS等电气设备的交流耐压试验，试验频率为30-300Hz,试验电压不超过230kV。

2．110kV及以下电压等级变压器中性点交流耐压试验，电容量≤0.02μF，试验频率为45-65Hz，试验电压不超过95kV。（此处以20000pF为主）

3. 35kV及以下电压等级变压器交流耐压试验，电容量≤0.01μF，试验频率为45-65Hz，试验电压不超过85kV。

4. 10kV及以下电压等级变压器交流耐压试验，电容量≤0.01μF，试验频率为45-65Hz，试验电压不超过35kV。

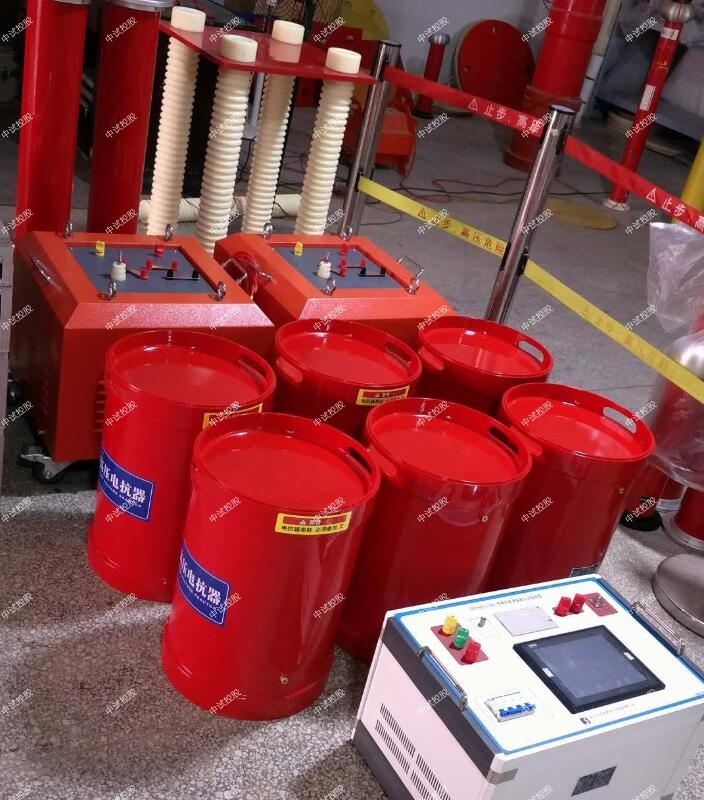

ZSBP-270KVA/270KV变频串联谐振成套试验装置容量定为270kVA/270kV/50kV，分5节电抗器，电抗器单节为50kVA/50kV/1A/100H通过组合使用能满足上述被试品的试验要求。

试验时设备使用关系列表

设备组合

被试品对象    电抗器

50kVA/50kV  5节   激励变压器

输出端选择

35kV变压器交流耐压     使用电抗器2节串联 3kV

110kV变压器交流耐压    使用电抗器4节串联 6kV

110kV变电站电气设备    使用电抗器5节串联 6kV

二、系统主要性能及参数

1、电源电压：   220V/380V±10%、50Hz；

  2、额定容量：   270KVA；

  3、输出电压：     270KV

  4、输出电流：     1A， 5A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-270KVA/270KV变频串联谐振成套试验装置具备手动试验/自动调谐/自动试验模式。

16、中试控股具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327                <<中试控股电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

  四、系统配置及具体参数

1、变频控制电源10KW                1台

a) 变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量: 10KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) ZSBP-270KVA/270KV变频串联谐振成套试验装置变频电源采用高性能微机控制电压、频率调节

l) 变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：中试控股具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

变压器的耐压试验仪具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

O) 重   量：28Kg

2、 励磁变压器10KVA            1台

a) 额定容量:    10KVA

b) 输入电压:     250V

c) 输出电压：   3KV；6KV;

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) ZSBP-270KVA/270KV变频串联谐振成套试验装置结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

h) 重   量：    60Kg ;

3、高压电抗器 ZSDK-67.5/67.5       5台

a) 额定容量：   50KVA

b) 额定电压：   67.50KV

c) 额定电流：  1A

e) 品质因素：  Q≥30

f) 结    构：  干式；

g)  重    量：  48Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   ZSTRF-270/0.001                1台

a) 额定电压：    270KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 中试控股测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    30Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

中试控股技术博士为您解答：实际工作中常采用伏安特性法先测量CT的伏安特性曲线，根据CT的伏安特性曲线再绘出“CT的10%误差曲线。根据电流互感器10%误差的曲线得出二次回路的zui大允许阻抗ZYmax与该二次回路的实际阻抗ZL进行比较，若ZL＜ZYmax则认为该电流互感器是满足10%误差要求的。

触摸屏的功能类似上使用的触摸屏，需要执行某个操作或者指令时直接用手指点击对应的图标或者文字即可。
数据输入：中试控股当需要修改数据时，请用手指直接点击需要修改数据的位置上，单击触摸屏，即弹出虚拟键盘，直接用手指点击所需要输入的数据，虚拟键盘的确定按键为确定当前的输入。返回箭头为删除当前的输入数据，取消按键为取消当前所输入的全部数据。

为什么要测量串级式电压互感器绝缘支架的tgδ？110kV及以上串级式电压互感器在运行中爆炸和损坏事故频发。事故分析表明，由于支撑不接地铁芯的绝缘支架材质不好，如分层开裂、内部有气泡、杂质、受潮等，使其介质损耗因数tgδ较大，在运行条件下绝缘不断裂化而造成事故是其主要原因之一，因此，在《规程》中提出在必要时应测量绝缘支架的tgδ。

CTPT互感器测试仪不要在多雨或极其潮湿的环境下使用互感器测试仪
确保连接到互感器测试仪的所有端子不带有任何电位，所有的电位由互感器测试仪输出
在进行变比测试时，请确保电压是施加在CT的二次绕组或PT的一次绕组上，否则有可能造成互感器测试仪的损坏
互感器测试仪只适用于电磁式电压互感器的比差与角差测试

变压器的耐压试验仪额定变比和误差：电流互感器的额定变比KN指电流互感器的额定电流比。即：KN=I1N/I2N

电流互感器原边电流在一定范围内变动时，一般规定为10～120%I1N，副边电流应按比例变化，而且原、副边电压（或电流）应该同相位。但由于互感器存在内阻抗、励磁电流和损耗等因素而使比值及相位出现误差，分别称为比差和角差。

比差为经折算后的二次电流与一次电流量值大小之差对后者之比，即fI 为电流互感器的比差。当KNI2>I1时，比差为正，反之为负。

对于没有采取补偿措施的电流互感器，比差为负值，角差为正值，比差的绝对值和角差均随电流增大而减小。

 采用补偿的办法可以减小互感器的误差。一般通过在互感器上加绕附加绕组或增添附加铁心，以及接入相应的电阻、电感、电容元件来补偿。常用的补偿法有匝数补偿、分数匝补偿、小铁心补偿、并联电容补偿等。
