试验设备交流耐压试验仪
时间:2021-09-22

试验设备交流耐压试验仪

中试控股技术博士为您解答:承装修、试所需施工机具设备回路电阻测试仪

本测试仪直流100A/200A/300A600A输出电源采用开关电源逆变技术,脉宽自动调制方法调节电流,使之达到恒流100A/200A/300A/600A输出。同时测量输出端的电压值,利用欧姆定律R=U/I,从而得到被试品的电阻值。

承装修、试所需施工机具设备回路电阻测试仪
1.将测试线与仪器接好,夹好被试品。

2.连接好地线(也可将接地线夹子夹住箱子提手金属部分)

3.插上220V电源,打开电源开关,正确输入时钟后,按OK键进入测量界面(如不正确输入时钟则打印测试日期不正确)。

4.试验设备交流耐压试验仪正确选择测试电流档位,确认无误后再按OK键开始测量。

5.如果测量电流达不到100A/200A/300A/600A,或者为零,则应检查所接回路接通状态是否良好。

6.如果一次测量时间太长,电源过热,会进行自动保护。可将电源关闭一段时间(约10--20分钟),使电源冷却,方可重新使用。

7.一次测量完毕机器显示测试结果,此时按+键打印,按OK键重测。

8.必须在开始测试前选择测试电流档位! (带电流选择机型)

9.两次测试时间间隔不小于30秒。

10.建议测试三次取平均值(由于表面油污或接触不良等导致测试值偏差)。

11、如正在测试过程中电流线断开,则仪器自动识别后,关断电流输出控制,并提示请检查线路!!!

简介

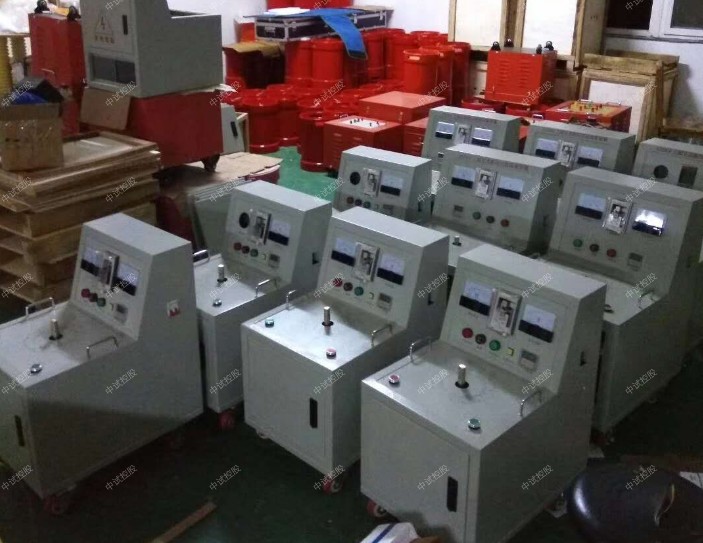

ZSYD-D 数显工频耐压试验装置是本司工频耐压试验装置系列中的数显式耐压试验装置,它由控制升压部分和试验变压器组成,用来进行耐压试验。 ZSYD-D数显手动耐压试验装置(箱式)与台式的区别就是容量不同。如果被试品电压要求不高,对精确度要求也不太高。那么这一款箱式的数显手动耐压试验装置,携带更加方便。当然常规普通耐压测试完全没问题。如果电压、精度要求都高的话,可以选择智能型台式和柜式的耐压试验装置。
●控制升压部分有:箱式、台式、柜式;
●试验变压器可以配备:干式、气式、油式;
●还有特殊定制型号如:交直流的、一体式等等;
●本司可按照实际需要进行定制。


别称
手动耐压试验箱、手动耐压试验装置,数显手动耐压试验装置,数显手动高压耐压试验装置


特征


控制部分
1、仪器增设明显的电源开断点和紧急停止按钮,在紧急情况下可快速断开电源;
2、读数直观:本仪器采用数字式液晶表头可直接显示高压电压、高压电流及低压电流的测试值,便于试验观察及记录;
3、准确的保护功能: 全数字化处理,过流保护值和计时的设定均采用数字来实现,使保护值更准确;
4、监视功能:输出电流 仪表电压 零位指示电源指示 工作指示 计时指示;
5、保护功能:过流保护 时间继电器;
6、采用新型时间继电器,计时范围更广;
7、采用新型电流继电器,更精确、更可靠
8、精工制作,经久耐用,结构合理,体积小,重量轻;
9、数字过流保护。
试验变压器参数


1、输入电压:AC220V(380)±10% 50Hz±1
2、输出电压:AC 0~250(430)V
3、输出高压:0~500kV
4、输出电流:0~1000mA
5、输出容量:0~500kVA
6、计时范围:0~999S
7、环境温度:-20℃~50℃
8、电压精度:≤1.5% (F.S)
9、电流精度:≤1.5% (F.S)
试验设备交流耐压试验仪试验变压器制作工艺
1、采用一次压制而成高压套管
2、套管与油桶之间完全隔离加上所有连接部分采用耐油O型密封圈密封,彻底解决了常见的变压器漏油的问题
3、睡式铁芯设计,有效提高的抗震性
4、前进行72小时倒置试验,检验试验变压器漏油的问题
5、均可通过1.1倍感应耐压试验
6、绝缘油采用无色透明克拉玛依原装油
7、高低压线采用高强度聚酯、无氧铜杆漆包线
8、铁芯采用全新武钢二硅冷轧硅钢卷片


试验变压器的容量选择
标称油式变容量Pn确定公式:
Pn=KVn2ωCt×10-9
式中:Pn----标称试验变压器容量(KVA)
   Vn-----试验变压器的额定输出高压的有效值(KV)
   K-------安全系数。K≥1,标称电压Vn≥1MV时,K=2,标称电压较低时,K值可取高一些。
   Ct------被试品的电容量(PF)
   ω----角频率,ω=2πf ,f-----试验电源的频率
被试设备的电容量Ct可由交流电桥测出。Ct的变化很大,可由设备的类型而定。典型数据如下:
简单的桥式或悬式绝缘子:几十微法
简单的分级套管:100 – 1000PF
电压互感器:200 – 500PF
电力变压器 :< 1000KVA- 1000PF
      > 1000KVA1000 – 10000PF
高压电力电缆和油浸纸绝缘:250 – 300PF/m
气体绝缘:- 60PF/m
封闭变电站,SF6气体绝缘:100 – 10000PF
对于不同的试验电压Vn,选择不同的(适当的)安全系数K。以上列出不同的Vn所选用的K值供参考
Vn = 50 – 100KV  K=4    Vn = 150 – 300KV   K=3    Vn > 300KV   K=2


中试控股技术博士为您解答:SF6气体抽真空装置流程说明:

 1SF6气体的回收

SF6从一个气室中抽出时,气体便自动地流经净化过滤器,通过SF6压缩机压缩冷却,可以气态也可以在一定高压下以液态形式储入SF6贮罐。

2SF6开关抽真空

通过真空泵把开关中的空气及湿气可以抽除,真空泵的出口通向大气。

3、充气

经净化和干燥的SF6从贮罐充回到已抽成真空的气室中,直到气室内压力达到调定的工作压力。上述工作分两个步骤进行:

借助SF6贮罐压力使气体流向SF6开关,直至达到预定的充气压力。

2、当SF6贮罐压力与SF6开关压力平衡时,再采用压缩机进行加压充气,直至达到预定充气压力。

SF6气体抽真空装置主要配置:

1SF6压缩机要求:CA-0300封闭压缩机

a:理论排气量:12m3/h

b:最大排气压力:2.5Mpa

c:最小吸气压力:50Kpa

d:最大吸气压力:0.35~0.8 Mpa

e:功率:2.2KW

f:电源:380V 50HZ

2、真空泵采用:双级旋片式真空泵

a:真空泵采用水冷式

b:抽真空速率4L/s

技术条件

1、形式:移动式、风冷式

2、工作原理

1) 使用压缩机高压冷凝液化SF6气体。

2) 热交换器辅助气体回收和回充

3) 充气时经缓冲-气体充入

3、主要性能及技术参数

1) 装置极限真空度≤133Pa(特别要求可≤5Pa)

2) 装置抽真空速率55m&sup3;/h

3) 装置充气初压力<133Pa(要求自定)

装置功能:

1. 对装置本机以及电器设备、贮罐、抽真空和真空度的测量

2. 对电器设备中的气体进行回收

3. 对回收和回充的SF6气体进行干燥、净化处理

4. SF6电器进行充气

5. 对电器中SF6气体进行压缩液态贮存

组成部件优点:

(1)设计功能齐全,结构合理,操作简洁明了。

(2)压缩系统:采用SF6封闭压缩机,无泄漏。

(3)抽真空系统采用旋片式真空泵,有自动防止返回油装置。

(4)净化系统采用CKD原理过滤器,过滤器采用电加热及内装高效吸附剂,净化效果更显著(无需频繁更换吸附剂)

(5)装置电气系统三相电源自动确认、断相自动保护。

(6)装置控制系统采用技术的SF6阀门
