试验电压为kUo，耐压时间1h交流耐压试验仪

中试控股技术博士为您解答：多功能三相电能仪表校定装置

1)装置采用单相电源供电，方便使用；

(2)先进的功放形式，既有开关功放的率，亦有线性功放的高质量输出；

(3)多重保护系统和跟踪电源以及超大规模集成电路使装置可靠性更高；

(4)0.1级内置宽量限多功能标准表，省略了标准电压、电流互感器，使装置更轻便,而且能对各种电能表进行四象限检定, 并具有90°无功，60°无功和三线、四线真无功标准，能满足各类无功表的检定；

(5)校验采用菜单，液晶显示，操作简单方便，脱离PC机可预选校验点(合元和分元；额定电流百分数，COSф、潜动、起动等)进行自动校表试验；

(6)输出电流范围广、功率大(0--20A)能满足所有大小电流量限三相表的检定需要；

(7)整机体积小、重量轻。

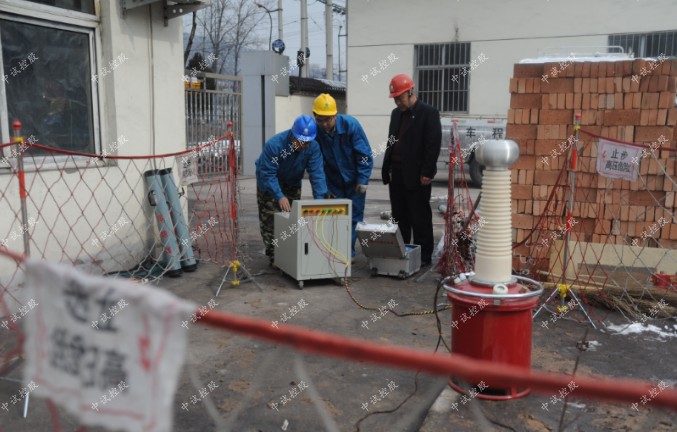

ZSYD-Z 智能工频耐压试验装置

简介

ZSYD-Z系列智能工频耐压试验装置（台）是新一代的工频耐压试验设备，是根据最新电力行业标准而设计的工频耐压试验设备。可用于各种电器设备，电气元件，以及绝缘材料等进行设定电压下的绝缘强度试验、耐压试验等。 是整套装置主要设备包括控制台与试验变压器，选配配件包括：“高压滤波电容”、“限流电阻”、“保护球隙”、“绝缘支架”、“微安表”、“分压器”、、“油杯”等。

?

别称

 全自动工频耐压控制(箱)台、智能工频耐压控制台、全自动工频耐压控制箱

特征

控制部分(可以定做过压保护和过流保护，即双保护功能)

1、全天候超大LCD

320×240液晶显示器(日光下可见)、高速热敏打印机,试验结果可查看和打印。

2、试验全过程同屏显示

高低压电压、电流四路测量方式，可实时监测高低压电流、电压值。同屏划分为电压电流动态显示区、设置数据区、状态信息显示区、结果显示区，让试验过程一目了然。

3、高速采集信号

人机对话全键盘操作方式，任选自动及手动操作、交直流耐压方式或串级耐压方式，任意设定输出电压、高低压电流上限和计时时间。

4、系统诊断分析功能

系统具有耐压试验自动诊断分析功能，易于发现试品击穿、闪络等故障及帮助解决问题。

5、全面保护功能

完善的过压、过流保护，设定值上限保护。逼近式调压算法，到达设定电压后自动计时，计时结束后自动降压回零。在显眼位置增设“紧急停”，试验过程中可随时切断电源。

6、系统帮助功能界面

进入功能界面后，可以选择 “时钟设置”、“注意事项”、 “接线示意图”等界面。可设置时钟的时间，为打印报表时间依据；可为一些操作规范和安全注意事项；可方便根据接线示意图正确接线。

7、双重过流保护，测试更安全

具有回零检测功能，回零确定后方可进行下一步操作，安全可靠。

8、安全零位检测

具有回零检测功能，回零确定后方可进行下一步操作，安全可靠。

9、适用局放试验

可与无局放试验变压器配合，作为局放系统的操作部分，系统局放小于5pc.

10、绝缘阻抗检测功能

具有绝缘阻抗检测功能，直接反映被试品绝缘强度。

11、超强适应能力

精良的软硬件抗干扰设计，多种抗干扰方法，适应恶劣电磁环境。

12、强大的扩展功能

可选配接地检测功能，试验开始前确定安全接地后方能升压。

可预留门连锁等接口，满足不同需求。

可选配远程通信、外接分压器校验接口等

可选配预设不少于两个电压和时间点，系统可根据预设电压自动升、降压过程并保持时间。

试验变压器制作工艺

1、采用一次压制而成高压套管

2、套管与油桶之间完全隔离加上所有连接部分采用耐油O型密封圈密封，彻底解决了常见的变压器漏油的问题

3、睡式铁芯设计,有效提高的抗震性

4、进行72小时倒置试验,检验试验变压器漏油的问题

5、均可通过1.1倍感应耐压试验

6、绝缘油采用无色透明克拉玛依原装油

7、高低压线采用高强度聚酯、无氧铜杆漆包线

8、铁芯采用全新武钢二硅冷轧硅钢卷片

试验变压器的容量选择

标称油式变容量Pn确定公式：

Pn=KVn2ωCt×10-9

式中：Pn----标称试验变压器容量（KVA）

  Vn-----试验变压器的额定输出高压的有效值（KV）

  K-------安全系数。K≥1，标称电压Vn≥1MV时，K=2，标称电压较低时，K值可取高一些。

  Ct------被试品的电容量（PF）

  ω----角频率，ω=2πf ，f-----试验电源的频率

被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：

简单的桥式或悬式绝缘子：几十微法

简单的分级套管：100 – 1000PF

电压互感器：200 – 500PF

电力变压器 ：< 1000KVA- 1000PF

   > 1000KVA1000 – 10000PF

高压电力电缆和油浸纸绝缘：250 – 300PF/m

气体绝缘：- 60PF/m

封闭变电站，SF6气体绝缘：100 – 10000PF

对于不同的试验电压Vn，选择不同的（适当的）安全系数K。以上列出不同的Vn所选用的K值供参考

Vn = 50 – 100KV K=4  Vn = 150 – 300KV  K=3  Vn > 300KV  K=2

使用注意事项

1.按照您所进行的试验接好工作线路。试验变压器的外壳以及操作系统的外壳必须可靠接地。试验变压的高压绕组的X端（高压尾）以及测量绕组的F端必须可靠接地。

2.做串级试验时，第二级、第三级试验变压器的低压绕组成X端，测量绕组的F端以及高压绕组的X端（高压端）均接本级试验变压器具外壳。第二级、第三级试验变压器的外壳必须通过绝缘支架接地。

3.接通电源前，操作系统的调压器必须调到零位后方可接通电源，合闸，开始升压。

4.从零开始匀速旋转调压器手轮升压。升压方式有：快速升压法，即20s逐级升压法；慢速升压法，即60s逐级升压法；极慢速升压法选用。电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的75％后，再以每秒2％额定试验电压的速度升到您所需的试验电压，并密切注意测量仪表的及被试品的情况。升压过程中或试验过程中如发现测量仪表的指示及被试品情况异常，应立即降压，切断电源，查明情况。

5.试验完毕后，应在数秒内匀速的将调压器返回至零位，然后切断电源。

6.油浸式试验变压器不得超过额定参数使用。除试验必需外，决不电压通电或断电。

7.使用油浸式试验变压器做高压试验时，除熟悉本说明书外，还必须严格执行有关标准和操作规程。如《高压输变设备的绝缘配合，高压试验技术》；《电气设备预防性试验规程》等。

操作注意事项

1.试验人员应做好分工，明确相互间办法。

2.被试品应先清扫干净，并绝对干燥，以免损坏被试品和试验带来的误差。

3.对于大型试验，一般都应先进行空升试验。即不接试品时升压至试验电压，校对各种表计，调整球间隙。

4.升压速度不能太快，并必须防止突然加压。例如调压器不在零位的突然合闸。也不能突然切断电源，一般应在调压器降至零位时拉闸。

5.当电压升至试验电压时，开始计时，到1min后，迅速降压到1∕3试验电压以下时，才能拉开电源。

6.在升压或耐压试验过程，如发现下列不正常情况时，应立即降压，切断电源。停止试验并查明原因：1）电压表指针摆动很大；2）发现绝缘烧焦或冒烟；3）被试品内有不正常的声音。

7.耐压试验前后应测量绝缘电阻，检查绝缘情况。

中试控股技术博士为您解答：多功能三相电能仪表校定装置
DSP(高速数据处理器)和多路D/A转换电路组成。FPGA电路芯片可由程控组成系统中的误差计数电路，控制所需的I/O口，产生三相电压、电流信号的数字控制电路等，具有控制灵活、功能多、体积小、可靠性高等优点。替代以往要数块印制板、几十个集成电路片的电路，再加上DSP数试验电压为kUo，耐压时间1h交流耐压试验仪据处理器高速处理数据的强大功能相结合，一块印制板就完成了三相信号的产生(包括迭加多次谐波)、幅度控制、调频、移相，电压、电流量程控制，多路误差计算器、通讯等诸多功能。

承装修试矿用电缆故障测试仪

可测35KV及以下等级所有电缆的高、低阻故障，适应面广，检测故障成功率、测试精度及测试方便，能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离；8寸彩色液晶触摸屏作为显示终端，仪器具有极安全的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏。内置电源，可在无电源环境测试电缆的开路及低阻短路故障，无测试盲区。

电缆路径探测不小于10公里。主机初测误差小于2%。

主机电源:AC 220V 50HZ ±10%主机体积:350×250×220(毫米)

主机重量:5千克 定点仪电源:DC 9V

◆采用工控嵌入式计算机平台系统，整套系统将由故障测试、路径寻测、精确定点三部分组成，锂电供电、便于携带、方便测试。

◆采用12.1英寸液晶大屏幕和触控鼠标，全电脑XP操作平台集成化软件，彻底告别电缆仪单片机时代，并配有电缆故障测试软件和电缆资料管理软件.

◆智能组合式采样器，取代了烦琐的现场接线，具有波形直观，容易分析，与高压完全隔离，对主机、操作人员 对安全的特点

中试控股技术博士为您解答：380V电缆故障测试仪
◆采用zui新的USB通信接口，采集信号稳定，配一款笔记本电脑可实现双控双显，主机自动选择采样频率，zui低6.25MHz，zui高达100MHz五种频率供您选择，既能提高测试精度，又能满足不同长度电缆的测试要求。

◆强大的波形处理功能和网络服务功能，测试的波形可任意压缩、扩展，同屏随机显示两个更接近标准的波形你准确比较分析，减少误差。

◆选配一款无线网卡，可实现随时随地无线上网的技术服务，给现场测试及时、准确波形分析和指导

◆20G内存多类现场波形和现场实物接线图，轻轻一点即可使用，电缆资料管理软件可做完善的电缆档案管理，为电缆的维护工作和精确定位参考和帮助。

◆关键的精确定点仪部分，直接数字显示测试者离故障点距离，快速准确查找电缆故障,减少停电损失了有力保障。

试验电压为kUo，耐压时间1h交流耐压试验仪测试距离不小于10公里。故障点定位误差小于0.5米。

定点仪体积:170×135×60(毫米) (不含探头、耳机)

定点仪重量:0.5千克(不含探头、耳机)

大型地网接地引下线导通测试仪

特点：

● 仪器采用高性能单片机控制，可实现测试过程智能化
● 体积小，携带方便
● 操作简单，精度高，测试速度快，重复性好，读数直观，是符合规程要求的理想仪器

中试控股技术博士为您解答：仪器原理如下：
由电流源经“I+、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V+、V-”两端口(也称V型口)取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。
由此可看出，接地引下线导通测试仪采用的是四端子法测量，因此可消除导线电阻和接触电阻带来的误差。

接地引下线导通测试仪按下列接线方法接线。
仪器附带两根测试线，一根红色50米的线在线盘上，在大的叉子接在红色接线柱I+，小的叉子接在红色接线柱U+，一根黑色5米的线上大的叉子接在黑色接线柱I-，小的叉子接在黑色接线柱U-。
先找出与地网联接合格的引下线作为基准点。
使用仪器自配的两根测量线（50米、5米）一端插入仪器接线座，带有测试钳的一端夹到基准点和被测点（其中黑色测试线夹在基准点，红色测试线夹在各个被测试点上）。为了使测出数据的正确性，请尽量处理好被测点的接触面的干净。
接线检查确认无误后，接入220V交流电，合上电源开关，仪器进入开机状态。按“测量”键后即开始测试，屏幕中间的显示区显示测量的电阻值即为导通电阻值，单位为mΩ。
按起接地引下线导通测试仪上的“测量” 键，设备测试结束，关掉电源，将测试线夹收好，放入附件包内。
