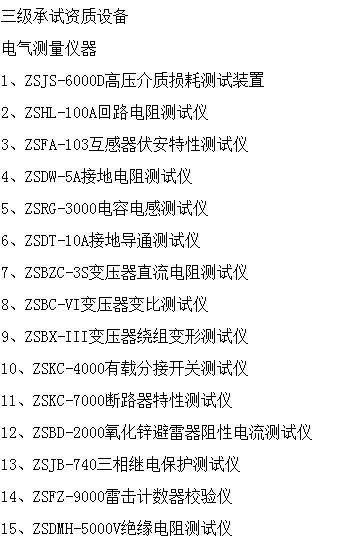

新版承试三级资质设备清单

字形结构电流互感器介质损耗因数测量

目前，电力系统中运行着大量的35～110kV 8字形结构电流互感器。这种互感器运行中存在一个主要的问题是：由于顶部密封不良而进水受潮。因此正确测量电流互感器一次对二次及外壳的介质损耗因数对监视绝缘是否受潮或劣化非常重要。

新版承试三级资质设备清单具体测量方法既可按os，型电桥正接线测量一次对二次绕组的tgδ，也可按oS．型电桥反接线测量，由于运行中互感器外壳已妥善接地，因此一般使用osi型电桥的反接线进行测量（即一次短接电桥C。线，二次短接外壳或地）。曾用此法测得一台llOkV电流互感器，其一次对二次及外壳的tgδ为2.1%（20℃时），符合试验标准要求。但在进行真空干燥处理时，明显地发现内部存有水珠。这就表明，按此方法测量介质损耗因数对发现互感器进水受潮尚不可靠。

金属氧化物避雷器在运行中劣化主要是指电气特性和物理状态发生变化，这种变化使其伏安特性漂移，热稳定破坏，非线系数改变，电阻局部劣化等。一般情况下这些变化都可以从避雷器的几种电气参数的变化下反映出来。

（1）在运行电压下，泄露电流阻性分量峰值的绝对增大；

（2）在运行电压下，泄露电流谐波分量明显增大；

（3）运行电压下的有功损耗绝对值增大；

（4）运行电压下的全泄露电流的绝对值增大，但不一定明显。

高压电线电缆的测试方法

电线电缆在经济发展过程中是不可缺少的配套产品。但现今电线电缆性能问题却层出不穷，现状令人担忧，电线电缆作为重要的电力配套产品，对经济的发展与人民生产生活安全的重要性不言而喻。需要在生产过程中需要根据标准，依据科学方法，做好各个项目的检测。

电线电缆的主要检测项目的方法

目前实行3C强制性产品认证的产品，电线电缆的检测项目在标准中都有详细说明，主要包括电性能、机械性能和阻燃耐火特性等方面。其中，电性能更是质检机构在对电线电缆进行检测时的重要项目，主要试验内容有直流电阻试验、绝缘电阻试验、工频耐压试验和冲击电压试验等。除电性能外，电线电缆的检测项目还包括结构尺寸和标志等。对于防火电缆和耐火电缆，除上述项目外还包括阻燃性、低烟无卤要求及耐火特性等。

1、直流电阻对直流电阻的检测，主要是针对电线电缆的导电性。因而，直流电阻的数值，能够反映电线电缆的线芯材料的好坏以及线径的粗细程度。在电线电缆线径的横截面积一定的情况下，导体材料的好坏也就决定了其直流电阻。标准中规定了导体在20℃时的电阻最大值，单位是ω/km，也就是说标准是以每千米的导体电阻为基准作比较的，所测得的电线电缆的直流电阻值首先要换算成20℃下每千米的直流电阻值，如果测得的数值小于规定的标准值，那么该样品合格，否则就属于不合格产品。电线电缆直流电阻的检测方法主要有电桥法和电流法两种。其中，电桥法分单臂电桥法和双臂电桥法。单臂电桥法主要应用于电线电缆的电阻为1ω以上时，双臂电桥法则针对电阻为1ω以下时。电流法又称微欧计法，能够依据不同的预测电阻而采取不同的电流，测量范围较宽。在采用双臂电桥法和电流法检测电阻时，可以使用四端子测量夹具，从而消除测量时来自测试线电阻和接触电阻的负面影响。目前，中试控股新型直流电阻测试仪，摆脱了传统的电桥法和压降法。直接可测为直流电阻快速测试装置。

2、绝缘电阻电线电缆的绝缘电阻主要指其绝缘性能。对绝缘电阻的检测，主要是测量电线电缆在正常工作条件下所产生的漏电流。按照规定标准，在检测低压电线电缆的绝缘电阻时，测量电压有100v、250v、500v和1000v几种，而质检机构多采用100v和500v两种电压，并采取10m的试样。检测标准把导线的最小绝缘电阻值规定为mωkm，同时，区别于直流电阻的是，电线电缆的绝缘电阻与长度成反比，因此检测出试样的绝缘电阻值后，还要乘以试样的有效测量长度，从而得出每千米长度下的绝缘电阻值。在检测电线电缆的绝缘电阻时，一般采用高阻计法，即电压—电流法。新版承试三级资质设备清单针对金属护套电缆、屏蔽型电缆或铠装电缆的试样，对于其中的单芯者，多测量导体对金属套或屏蔽层或铠装层之间的绝缘电阻；中试控股对于多芯者，则需要分别测量每个导体对其余线芯与金属套或屏蔽层或铠装层连接。针对非金属护套电缆、非屏蔽电缆或无铠装层电缆的试样，则要先将其浸入水中，对于其中的单芯者，需要检测导体对水之间的绝缘电阻；对于多芯者，则要检测每个导体对其余线芯与水连接。检测时，依照规定标准，试样要先保持在70℃的水中两个小时，以便在测量时与水温配套。

3、工频耐压也就是交流电压试验。规定标准要求试验电压为交流49～61hz的近似正弦波。电线电缆的额定电压为450/750v的，当绝缘厚度为0.6mm及其以下时，需采用1500v高压；当绝缘厚度为0.6m m以上时，采用2000v高压，均采用5min加压时间，试样若不发生击穿和闪络即通过。
