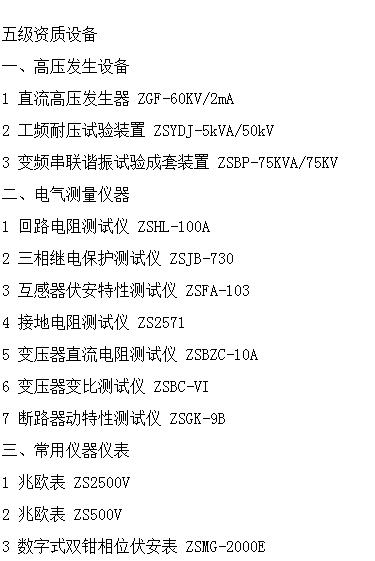

新版承试五级资质设备清单

规定电容器的电容值与出厂值之间偏差与各种电容器的偏差要求值又不相同的矛盾

在Q/CSG 除了规定电容值偏差不超过额定值的一5%～+l o%以外，还规定电容值与出厂值之间的偏差：对高压并联电容器等和集合式电容器分别不应小于出厂值的95%和9 6%；对耦合电容器等电容值不应大于出厂值的102%（否则应缩短试验周期）。其主要原因是控制运行中元件电压不超过规定值的1.1倍。

对高并联电容器，它有不带内部熔丝和带内部熔丝两种。对不带内部熔丝的，在大多数情况下，击穿一个元件，电容量变化一般均超过+IO%。此时，部分完好元件上的电压将升高10%以上，电容器应退出运行；但对带内部熔丝的元件损坏引起电容减小，要控制电容量允许变化值不超过元件电压规定值的Un/m(Un为电容器额定电压，优为串联元件数)的1.1倍。例如，电容器元件为1 3并8串，当电容量减小9.7%时，部分完好元件上电压可能最大升高21%。如果出厂试验电容偏差+5%，则运行中电容偏差虽未降至一5%，就可能有元件的运行电压超过1.1倍规定值。此时电容器也应退出运行，所以有这条规定对保证电容器的安全远行有利

耦合电容器也是由多个元件串联而成，大多数单节耦合电容器的串联元件数在100个左右，当有一个元件击穿时，电容值约增大1%。考虑到温度和测试条件影响，电容值增大2%以上时，应考虑有一个元件击穿。此时虽然电容器仍可以继续运行，但应缩短预防性试验周期，查明原因，以保证安全运行。

对集合式电容器，规定每相电容偏差不超过出厂值的±5%，也是从这个角度考虑的。

对电容式电流互感器

 (1)主屏间的绝缘电阻测量。主屏间的绝缘电阻指一次芯线对末屏端间的电阻，测量时芯线接兆欧表的L端，末屏端接兆欧表的E端，用2500V摇表测量。绝缘电阻的兆欧值一般较高（数千兆欧以上），即使绝缘层的表面受潮，其总体兆欧值仍很高，只有当绝缘层的受潮很深时，绝缘电阻才会有所降低，中试控股故用测量绝缘电阻来判断这种形式的电流互感器是否受潮是很不灵敏的，而应测量其末屏对地的绝缘电阻。

(2)末屏对地的绝缘电阻测量。电容式电流互感器的末屏处在油箱的底部，它们与地之间仅末屏的外层绝缘和U形板绝缘相连，当互感器受潮，其水分积在油箱底部时，末屏与箱底间的绝缘受潮最为严重，使绝缘电阻值下降。Q/CSG 10007-2004中规定末屏的绝缘电阻值不宜小于1OOOMΩ，测量时末屏端接兆欧表L端，接地端接兆欧表E端，用2500V兆欧表。

电容式电流互感器介质损耗因数测量

中试控股电力系统中运行着大量220kV电容式电流互感器，从其结构可知，某～次绕组与、般油浸纸电容式套管相似，相当于由10个电容量基本相等的电容元件串联而成．由于其制造时密封不良，运行中易进水受潮。

新版承试五级资质设备清单根据Q/CSG 10007-2004，要求测量一次对末电屏（一次绕组Li L2短路加压，末电屏接介质损耗电桥Cx线，二次绕组短路与铁芯等接地，即QSi型电桥正接线）或～次对末电屏，二次绕组（短路）及地（QS，型电桥反接线）的tgδ。现场试验表明，按上述两种接线测量tgδ时，对发现互感器进水受潮缺陷并不灵敏。

如能增加测量末电屏对二次绕组、铁芯与外壳（地）的介质损耗因数tgδ，对发现进水受潮缺陷就比较有效。现场测量时，可分别测量末电屏对二次绕组、末电屏对铁芯、来电屏对地等各部分的绝缘电阻与介质损耗因数。测量时一次绕组Li与L。端子短接后接于Qsi型西林电桥屏蔽线E。这样既可避免一次绕组对末电屏间绝缘电容量较大而介质损耗因数较小，被并联侧引起的测量值偏小，还可起到屏蔽外电场干扰作用。测量时按os,型电桥反接线，试验电压2kV。尽管试验电压较低，但由于被试部分电容量较大(约为1200N2500pF)，因此仍能满足测量灵敏度与准确度的要求。
