真空断路器检测仪

开关真空度测试仪两种用途以及连线

(1)用于真空灭弧室生产线中灭弧室的质量控制，断路器生产厂家的灭弧室的入库检验。

(2)用于检测安装于开关整机上的真空灭弧室的真空度。这类检测主要用于供电部门的例行检修及容量试验中对真空灭弧室承受能力的判定。

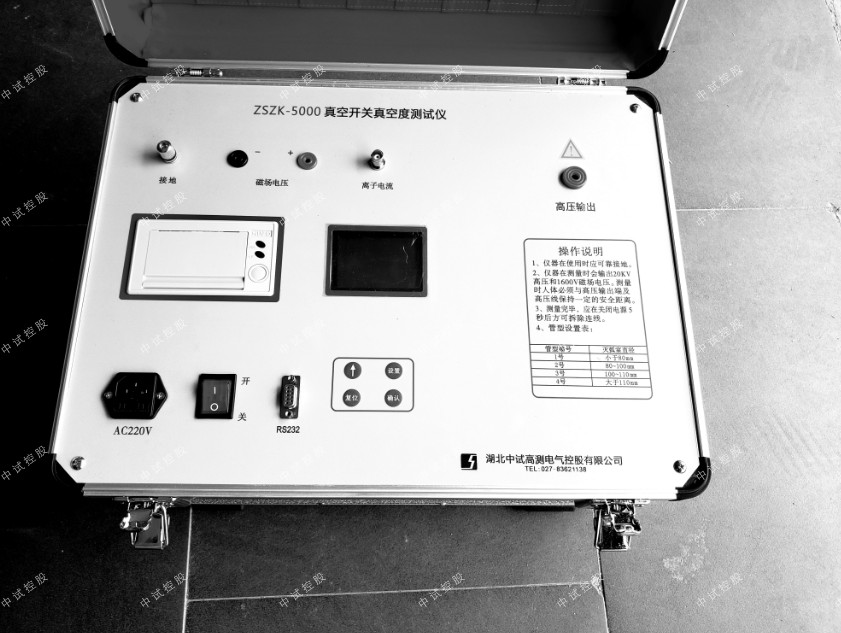

中试控股ZSZK-5000 真空开关真空度测试仪
简介
由“高压开关设备标准化技术委员会”制定的JB8738—1998《3.6—40.5KV交流高压开关用真空灭弧
室》中规定“内部气体压力测量及允许储存期检查”是使用高压开关设备真空灭弧室的单位的试验
必做项目，并规定灭弧室的允许储存期为20年。中试控股真空灭弧室内部气体压力应低于6.6×10-2Pa。ZSZK-5000
真空开关真空度测试仪是在上一代基础上根据现场用户的反映改进的最新一代。该真空度测试仪具有测试
精度更高，稳定性更好，智能化程度更高的特点。
特征
1、中试控股可定量测量各种型号真空开关灭弧室内的真空度；
2、现场测量时不需拆卸真空开关；
3、测试结果准确可靠，该设备采用高速热敏打印机，打印更加快捷；
4、160×128大屏液晶汉字显示，显示的内容更加丰富、使操作更加简单方便，测试结果直接与标准值进行


比较来判断是否合格，；
5、可保存、打印、查看测试的历史试验数据；
6、仪器带有RS232通讯接口，可以连接计算机,实现通过计算机对仪器控制与操作等多种功能；
7、仪器重量轻，携带方便；
参数


1、电    源： AC220V+15%，50Hz；
2、测量范围： 10-5～10-1Pa；
3、电场电压∶ 20KV；
4、磁场电压∶ 1600V；
5、仪器精度：10-5～10-4Pa   20%～25%;
       10-4～10-3Pa   15%～20%;
       10-3～10-2Pa   10%～15%;
       10-2～10-1Pa   5%～10%;
6、使用环境： -10℃～40℃；
7、外行尺寸： 460mm×335mm×330mm；
8、主机重量： 12kg。

中试控股真空断路器检测仪连线

  将面板上的磁控电流输出端通过导线与磁控线圈相连，使灭弧室触头至于分状态(线圈套于灭弧室外)，将高压线和信号输入线分别接灭弧室的管型选择

  测量时，首先选择管型，仪器内已存入多种管型。(1)管型选择操作方式按[选择键]，使[◢◢]指向选择测试管型，按[确认键]，用〔+键〕或〔－键〕调整管型参数，当显示器显示管型与所需测量的管型代号一致时便可，按[确认键]，返回主菜单。若没有给出要测量的管型时，可用尺寸相近，接线方式相同的管型代替。(2)测量按[选择键]使[◢◢]至测试真空管“Pa”，按[确认键]仪器处于测量状态。并自动完成所有的测量、计算、显示等全过程。(3) 真空断路器检测仪打印若需打印测试数据，则按[确认键]返回主菜单，按[选择键]使[◢◢]至打印测试数据，再按[打印键]，即可打印出所有测量数据。(4)如果没有可代用的参数，则可按[选择键]使[◢◢]指向“A”，这样可直接给出电离电流，一般来说。电离电流(A)较真空度(Pa)小2个数量级。
