真空测试仪

故障预防

   真空断路器在使用过程中必须定期检查灭弧室管内的真空度。目前检查方法有:

   1、对玻璃外壳真空灭弧室可以定期目测巡视检查，正常时内部的屏蔽罩等部件表面颜色应很明亮，在开断电流时发出浅蓝色弧光。当真空度下降很严重时，内部颜色 就会变得灰暗，开断电流时将发出暗红色弧光。

   2、定期(3年左右)进行一次工频耐压试验(42KV)。当动静触头保持额定开距条件下，如果I频耐受电压不低于额定I频耐受电压，则表明真空度满足使用要求。如果在升压过程中，真空灭弧室内部发生持续击穿或辉光放电，则表明真空灭弧室真空度已严重下降，已不能继续使用。

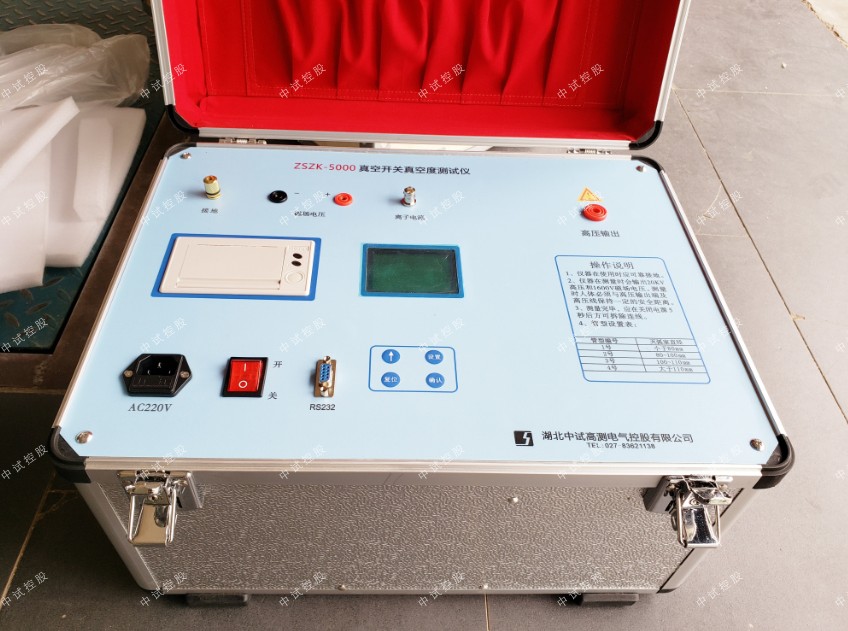

中试控股ZSZK-V 真空开关真空度测试仪
简介使用环境方面的原因，有些真空开关在运行过程中其真空灭弧室会有不同程度的泄漏，有的在正常时间范围内就可能泄漏到无法正常开断的地步。真空测试仪在这种情况下进行开断就会出现不能正常开断的现象而造成严重的后果。真空开关事故大多是由此原因引起。所以加强定期或不定期检测真空开关真空度成了十分重要的环
节。传统的检测方法是"耐压法"，即真空开关处于开断状态下，在动静触头之间施加一定的电压，检测其泄漏电流的大小，由此推断真空管的好坏。这种方法的优点是：操作简单；缺点是：只能定性地检测真空管的好坏；而且真空度在10-4～10-1Pa之间无法准确分辨，所以无法判断泄漏的发展趋势(即同一个真空开关和上次相比有多大程度的泄漏)。华中科技大学从九十年代初开始研真空开关灭弧室真空度现场的定量检测，经过近十年的努力，并实现了
现场不拆卸定量测量。有了定量测量的方法，不仅可以测量真空开关真空度是否在正常范围内，同时更重要的是，对某些泄漏速度较快的真空开关，通过历年测量结果相比较，可以大致推断它的时间，真正起到预防意外事故发生。
特征
1、中试控股可定量测量各种型号真空开关灭弧室内的真空度；
2、现场测量时不需拆卸真空开关；
3、中试控股测试结果准确可靠；
4、液晶汉字显示，操作更加简单方便；

5、可保存、打印、查看测试的试验数据；
6、带有RS232通讯接口，可以连接计算机实现真空度-离子电流曲线下载、时间估计等多种功能；

7、仪器重量轻，携带方便。
检测对象 各种型号真空开关管
检测方法 采用新型励磁线圈进行真空管的不拆卸测量
适用范围 本仪器为一机多用型，可测多种型号真空开关
测量范围 10-5～10-1 Pa
测量精度 10-5～10-4 Pa，10%
10-4～10-3 Pa，10%
10-3～10-2 Pa，10%
10-2～10-1 Pa，10%
磁场电压 1700V
脉冲电场高压 30KV
测试真空度时开关管开距：正常使用开距
使用环境 -20℃~40℃
主机重量 24kg
外形尺寸 410×320×370mm3
采样器 磁控线圈

故障处理

保证高压真空断路器超行程、触头行程在规定范围，台理的选择使用和储存环境，是解决真空灭弧室漏气问题的重要措施。

   真空断路器在安装或检修时，除了要严格地按照安装说明书中要求调整测量触头超行程。真空灭弧室的触头接触面在经过多次开断电流后会逐渐被电磨损，真空测试仪触头行程增大，也就相当波纹管的工作行程增大，波纹管的使用时间会迅速下降，通常允许触头电磨损最大值为3mm左右当累计磨损值达到或超过此值，真空灭弧室的开断性能和导电性能都会下降，真空灭弧室的使用时间已到。

   为了能够较准确地控制每个真空灭弧室触头的电磨损值，必须从灭弧 室开始安装使用时起,每次预防性试验或维护时，就准确地测量开距和超行程并进行比较，当触头磨损后累计减小值就是触头累计电磨损值。

   新断路器在投运前应测量分、合闸速度,因为它不仅可以建立原始技术资料，同时也可以及 时发现质量上的一些问题，以便及时采取措施。

   当真空度降低时，必须更换真空泡，或更换真空断路器，并做好行程、同期、弹跳等特性试验。
