1－传感头

2－光尺

3－光尺接头

4－管状支架

5－测速杆

6－动触头

7－绝缘板

8－夹具

接线完成后，性器即进入准备状态，断路器一旦操作，仪器自动判断该次操作是分、合、台分或分台操作．并对有关参数进行测试。按显示或打印按钮，即可进行数据显示或打印输出。

3 真空断路器的测试

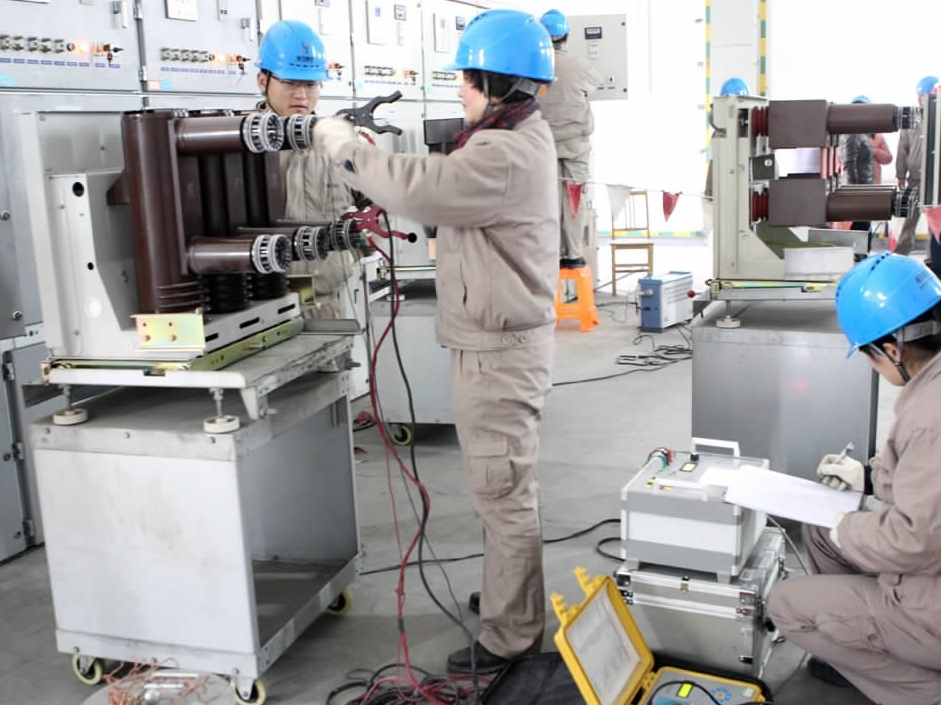

真空断路器的时间特性的测试方法与其他断路器相同。对于真空断路器，应注意其合闸弹跳时间不大于2ms。合闸弹跳时间过长，将加剧触头的烧损，甚至导致动静触头间的熔焊。真空断路器的速度是按一定行程的平均值进行测试，通常采用一特制的辅助触点安装在真空断路器的动触头端，利用其与真空断路器的动触头的接触或分离来作为计时的起点或终点。

图四(a)示出了用该类断路器测试仪对真空断路器机械特性进行测试的原理接线图。途中的箭头表示测速的辅助触点。

图四(b)则为用于安装辅助触点的夹具的结构示意图。夹具1用于将其固定在断路器动触头端附近台适的位置，当需要测台闸特性的时候，应让辅助触点刚好与断路器动触头侧的动触头接触。这样测得的台闸平均速度即为该断路器全部合闸行程的平均速度。

当需要测分闸特性的时候，断路器处于台闸位置则应使辅助触点放在离动触头运动方向上6mm处。这样测得的分闸平均速度，即为刚分6mm内的平均速度。

4 SF₆断路器的测试

由于SF₆断路器灭孤室不能打开，不能直接对动触头进行测试，通常是对SF₆断路器    机构的可动部分进行测速。当时SF₆断路器测速时，可根据断路器的具体结构，将传感头固定在适当位置，并将光栅尺通过某种方式与断路器的运动部分连接，即可实现测速，其测速结果应满足该断路器的技术条件的要求。
