湖北中试高测电气控股有限公司www.zsgcdq.com为您解答：高压开关机械特性测试仪测试示波图分析

根据国家电力公司《高压开关设备反事故技术措施》的规定，对于220kV及以上的断路器设备，都应采用示波器一类的仪器进行测试。因为示波图可以证实所测数据是否真实可靠，同时还可以帮助发现断路器可能存在的某些缺陷和隐患。下面就该类高压开关动特性测试仪所得到的部分测试实例进行分析，见图一。

点击添加图片描述（最多60个字）

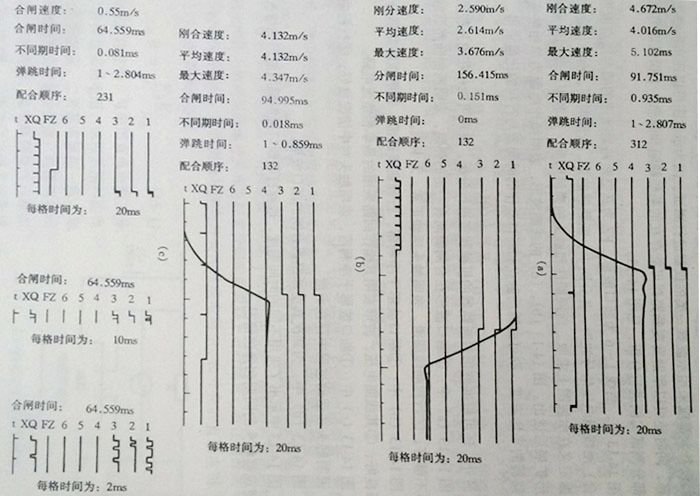

图一 测试实例

高压开关机械特性测试仪测试示波图分析A 被测断路器合闸记录  B被测断路器分闸记录  C 被测断路器合闸记录   D被测真空断路器合闸记录

图一中，曲线1～6为断口波形，FZ为真空断路器测速的辅助接点波形，xQ为分(台)闸线圈电压信号波形。各分图中，断路器的分、合闸时间、刚分(合)闸速度均可根据定义在示波图上求取。而同期性和触头的弹跳时间，可利用仪器的波形扩展功能，对波形扩展后读出。图一(b)、(d)的线圈波形，表明操作电源为单相整流电源。真空断路器的平均速度，则可由辅助触点和断口动作的时间差与行程的比值求得，其公式为

 u=L／△t

另外，还可根据波形对断路器的机械状态进行分析，发现可能存在的某些陷患。图14-13(a)中：①断口波形在合闸瞬问有定的弹跳，表明所测断路器触头对中调整得不够好；②行程曲线圆滑，表明触头运动正常，无卡涩。

图一(b)中：①断口波形干净利落，行程曲线圆滑．表明该断路器分闸的机械状态良好，②其线圈电压，波形表明其操作回路采用的是单相整流电路。

图一(c)中：①断口波形干净利落，表明触头对中情况良好；②行程曲线存在拐点，说明触头在运动过程中存在卡涩。

图一(d)中为某次真空断路器合闸的断口波形。

图一中示出了采用不同的时间刻度，选择打印断口接触瞬间波形的情况，从而可清楚观察触头的同期和弹跳情况。
