直流电阻测试仪通讯协议

时间：2021-09-22

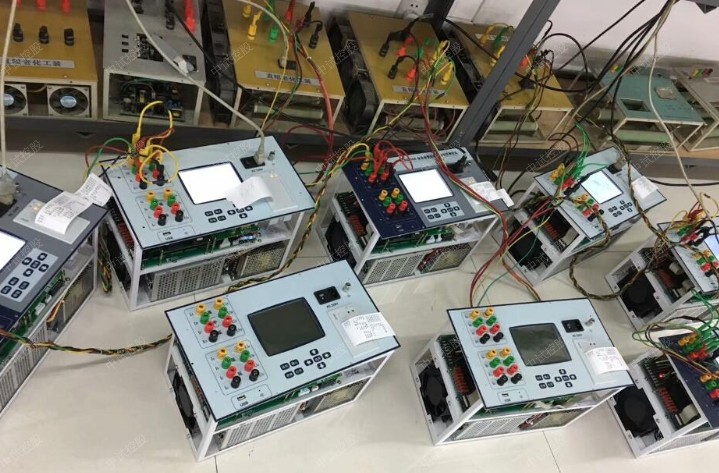

直流电阻测试仪是电力工作者在日常的工作中经常需要使用到的电力测试仪器，中试控股电力本文就简单介绍直流电阻测试仪常用的通讯协议。

1 接口形式： RS485/232
波特率： 9600 bps，1位起始位，8位数据位，无校验，1位停止位
2功能说明：
⑴主机可以控制从站进行测试。
⑵主机可以设置量程。
⑶主机可以在任何时候查询从机状态。
⑷主机可以在任何时候控制从机复位。
3 报文格式：除报文头和报文尾分别采用二进制编码外，报文其他所有字段均采用ASCII码方式传送。
通讯格式的说明：
报文头：1字节，7EH，报文尾：1字节，0DH
从机地址：2字节ASCII码值，高字节在前，从机地址为45H 45H
数据：为实际要传送的命令参数或测量结果数据，主机数据为要发送参数内容。
主机发送命令：

1	2	3	4	5	6	7	8	9
报文头	从机地址高	从机地址低	数据和命令长度高	数据和命令长度低	主机命令	数据	数据	数据	…	数据	异或校验	报文尾

从机回送数据：

1	2	3	4	5	6	7	8	9
报文头	从机地址高	从机地址低	数据和命令长度高	数据和命令长度低	从机状态	数据	数据	数据	…	数据	异或校验	报文尾

4 主机发送命令：主机命令包括三类：
测试/复测命令A(41H)、参数（测试方式）设置命令B(42H)、复位命令C(43H)、
打印命令C(44H)、锁定命令C(45H)、返回命令C(46H)、换相命令C(47H)。
1.测试/复测：命令为41H
相应的数据序列表示如下：7E 45 45 30 31 41 3E 0D
2. 复位：命令为43H
相应的数据序列表示如下：7E 45 45 30 31 43 3C 0D
3. 打印：命令为44H
相应的数据序列表示如下：7E 45 45 30 31 44 XOR 0D
4.锁定：命令为45H
相应的数据序列表示如下：7E 45 45 30 31 45 XOR 0D
5.返回：命令为46H
相应的数据序列表示如下：7E 45 45 30 31 46 XOR 0D
6换相：命令为47H
相应的数据序列表示如下：7E 45 45 30 31 47 XOR 0D
7请求数据报文：48H作为寻机请求数据命令
相应的数据序列表示如下：7E 45 45 30 31 48 37 0D
每次主机请求数据时从机都会将当时的状态上传给主机。
