微机继电保护测试仪进行过流保护调试的要点

时间：2021-09-22

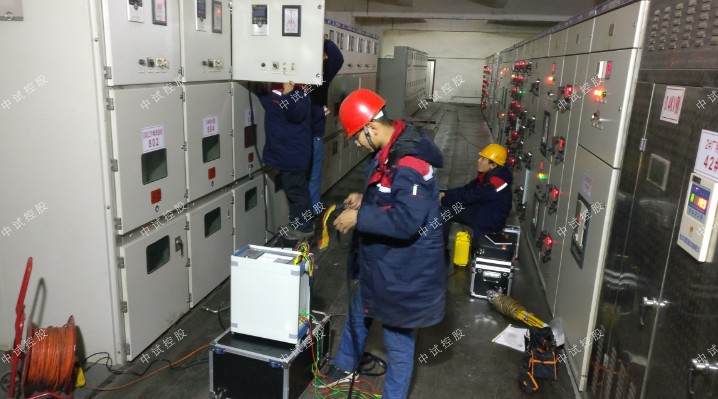

电力工作者在使用微机继电保护测试仪进行测试工作中，经常会需要进行过流保护调试，而根据所保护的对象不同，现场常采用一段、二段或三段过流保护，下面以三段式过流保护为例，简要叙述现场调试中应把握的几个要点,以说明。

1、如果保护不具方向性，则只需给保护加入故障电流，如果有方向性，电压源也应接入保护。点击界面上“短路计算”按钮进行相应短路计算，并注意选择故障的方向。
2、单独给保护输入故障电流时，若三相同时输入，请将测试仪IA、IB、IC三相电流设为正序相位，即0º、-120º、120º。
3、采用自动试验方式搜索保护定值时，若拟动作的那段保护的整定动作时间为tms，则应将（t+200）ms及以上的数值填入界面中的“间隔时间”框内，以保证测试值的准确性。
4、一般采用“全自动”或“半自动”方式，通过“递增”或“递减”变量来测试保护的动作值，而采用“手动”方式测试保护的动作时间。
5、由于无论是继电器还是微机保护，在临界动作附近，其故障量与动作时间总是存在一定的“反时间特性”，即故障量越大（距离保护是越小），保护的动作时间就越小。为了使动作时间测试得更准确，在手动方式下，由测试仪输出的故障量（电压、电流幅值）应为整定值的1.2倍以上。若是距离保护，测试仪输出的故障阻抗应为整定值的0.8倍以下。这样，保护才能可靠动作，并且动作时间趋于稳定，更接近保护整定的动作时间。
6、对三段过流保护，最好应先校验动作电流较小的III段动作值，在校验II段时，应退出III段过流保护，在校验I段时，应退出II段和III段过流保护，以防止其它段误动作而干扰试验。
7、有时I段，也即速断保护的整定动作电流很大，超出了测试仪单相输出的最大电流值，此时可将测试仪的两相或三相电流并联输出。
8、被并联的两相或三相电流的相位应设置为相同，这样实际输出的电流大小即为它们的幅值之和。
9、为方便记录数据，只需选择其中的一相电流作为变量，以增减并联输出的电流大小使保护动作。
10、流回测试仪IN的电流往往较大，试验时请尽量采用较粗导线，或将两根导线并接当一根使用，并且，大电流输出的时间应尽可能短，以保证设备安全。
微机继电保护测试仪在校验继电器时，为防止继电器接点抖动，不宜将变化步长设置得太小，否则反而会影响测试的精度。另外，应将界面上的“开关变位确认时间”设置得大一些，比如20ms或40ms，以忽略继电器接点的抖动。
