电力变压器做交接试验方法

时间：2021-05-26

1、电力变压器试验

1）绝缘油试验或SF6气体试验；
2）测量绕组连同套管的直流电阻；

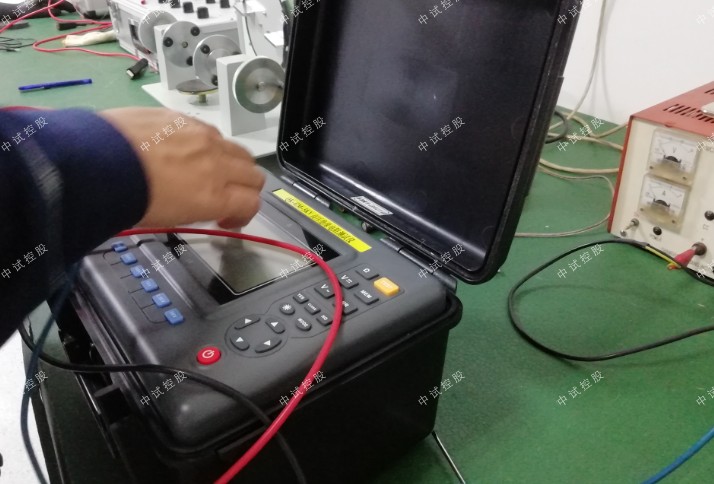

中试控股电力直流电阻试验可以检查出绕组内部导线的焊接质量、引线与绕组的焊接质量、绕组的规格是否符合要求、分接开关、引线、套管等载流部分的接触是否良好、三相电阻是否平衡等，我们选用中试控股电力直流电阻测试仪。
变压器绕组由于电感很大，又存在互感，且电阻较小，τ=L/R，时间常数很大，需要充电很长时间才能达到电流稳定，尤其是低压侧，因此大型变压器的直流电阻试验缩短其测试时间具有现实意义。一般方法是减小L（可以增加电流，提高铁心的饱和程度）、增大R（可以串联适当的附加电阻来达到），但当测量大型变压器的低压绕组电阻时，由于低压侧激磁匝数少，即使较大电流也不能使铁心饱和，这时可以采用串联绕组助磁法，连接是应注意各绕组的接线方式（应使磁通为同一方向，一般 A、B、C、与a、b、c同极性）。
3）检查所有分接头的电压比；
其测试原理为K=U1/U2=N1/N2，一般是线电压的比值；测试目的为：检查变压器绕组匝数比的正确性、检查分接开关的状况、检查是否存在匝间短路即等同测直阻、判断变压器能否并列运行。
一般采用变压器变比组别测试仪进行，注意不同量程仪器的使用说明书，
4 ）检查变压器的三相接线组别和单相变压器引出线的极性；
一般采用变比电桥法或直流法，可与变比测试同时进行（根据试验仪器）。
5）测量与铁心绝缘的各紧固件及铁心（有外引接地线的）绝缘电阻；
中试控股电力在变压器吊罩或内检时用绝缘电阻测试仪进行，要测试1min。
6）非纯瓷套管的试验；
一般采用电容式套管，必须在吊装之前进行其绝缘和介损的试验。使用设备有中试控股电力的异频介质损耗测试仪
7）有载调压切换装置的检查和试验；
要求进行过渡电阻及切换时间及三相切换的同期性的测试，采用专用测试仪。测时要注意其灵敏度的选择、高压侧中性点应断开、低压侧的三相应短接接地。
注：由于国内有载开关和国外技术相比较还不是太成熟，一般都有产品质量保证，如MR，标准不一样，测试结果往往超标，除特殊要求时，很少进行此项试验。
8）测量绕组连同套管的绝缘电阻、吸收比或极化指数；
被测绕组应短接、非被试绕组应短接接地：可以测试出被测绕组对地和非被测绕组之间的绝缘状态；同时能够避免非被试绕组中剩余电荷的影响。应在变压器注入合格油后静止一段时间且油试验合格后方能进行。500KV的变压器应用5000V的绝缘电阻测试仪且应进行极化指数的测量。
9）测量绕组连同套管的介质损耗角正切值 tanδ ；
使用设备抗干扰异频介质损耗测试仪
10）测量绕组连同套管的直流泄漏电流；
一般采取微安表在高压测，当环境比较恶劣时，必须进行屏蔽，否则会使泄漏电流不合格
使用设备有直流压发生器
11）变压器绕组变形试验；（特殊试验项目）
此试验受试验设备要求和限制，我们使用中试控股电力的变压器绕组变形测试仪
12）绕组连同套管的交流耐压试验；
此试验一般针对低压侧，高压侧受试验设备要求和限制，高压侧用变频串联谐振耐压试验装置
13）绕组连同套管的长时感应电压试验带局部放电试验；（特殊试验项目）
此试验受试验设备要求和限制，我们使用无局部放电耐压试验装置
14）额定电压下的冲击合闸试验；
冲击合闸试验主要目的是检查差动保护的接线正确性和励磁涌流的测试，因此有冲击3次和5次之分，一般小型变压器没有差动保护就只进行3次。
15）检查相位；
包括低压侧一、二次侧相序的测量和两路电源间的相位检查即核相。
16）测量噪音。
主要是根据人员的耳听判断
