CT电流、PT电压互感器交接试验方法

时间：2021-05-26

1）测量绕组的绝缘电阻；

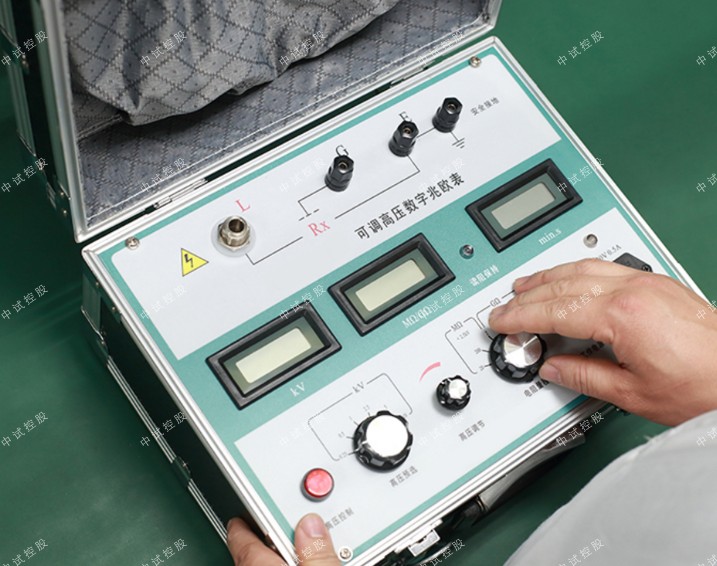

用中试控股电力绝缘电阻测试仪进行测试，应测量一次绕组对地、各二次绕组之间的绝缘电阻，尤其要注意套管式CT在进行吊装时要仔细，不能漏项；而对于半绝缘的PT，要求解开接地的一次N点进行一次侧绝缘的测试。应大于1000M。
2）测量35kV 及以上电压等级互感器的介质损耗角正切值 tanδ ；
用异频介损损耗测试仪进行测试，介损测试可以较容易地发现小电容设备的集中性缺陷，而电容式电流互感器若绝缘受潮，其水分一般沉积在底部，即末屏处，因此先应用正接线进行主绝缘的介损测试，但要用2500V摇表对末屏检查绝缘大于1000M合格的前提下，否则要用反接法2KV进行末屏的介损测试，尤其要保证末屏的清洁和干燥。
电容式互感器试验时，主要根据试验仪器说明书进行，一般采用变频抗干扰介损测试仪器
3）局部放电试验；（特殊试验项目）
此试验受试验设备要求和限制，使用无局部放电工频耐压试验装置
4）交流耐压试验；
电压等级高的受试验设备要求和限制，使用变频串联谐振耐压试验装置进行试验
5）绝缘介质性能试验；（）
一般是指充油互感器的油质检查、SF6互感器的微水、检漏等试验
使用设备有绝缘油介电强度测试仪，型SF6微水仪，XP-1SF6检漏仪
6）测量绕组的直流电阻；
一般电压互感器的一次绕组较细，容易断线。水渡河就发现PT 一次绕组断线的情况。新规程要求CT的所有二次绕组均应测试其直流电阻值。用直流电阻测试仪进行。
7）检查接线组别和极性；
电压互感器的极性应是A与a同极性，用直流法或变比测试仪进行， PT开口三角的二次绕组尤其要注意其三相连接的串联关系，否则受电时零序电压会异常。
电流互感器的极性一定要测试出L1与K1等的关系，且要在图纸上和原始记录上记正确，以供继电保护参考，尤其是带差动保护的回路，像变压器的套管式CT。
使用互感器伏安特性综合测试仪
8）误差测量；
一般只进行变比误差检查，又多个二次绕组的应该都要看，要重视试验数据与铭牌、设计院图纸、设备相互之间、继电保护要求的比较、还要注意CT一次绕组串并联的连接方式。现场已经多次出现过变比错误而在受电或整套启动时才发现的质量事故。
一般用CT特性测试仪进行，也可以用大电流发生器升流器或YD试验变进行。
9）测量电流互感器的励磁特性曲线；
电流互感器的励磁曲线一般只对保护级进行，其有测量级、P级、TP级、XP级等，P级为稳态保护用，TP级为暂态保护用，。
保护用电流互感器要求在规定的一次电流范围内，二次电流的综合误差不超出规定值。对于有铁心的电流互感器，形成误差的最主要因素是铁心的非线性励磁特性及饱和。电流互感器的饱和可分为两类：一类是大容量短路稳态对称电流引起的饱和(以下称为稳态饱和)；另一类是短路电流中含有非周期分量和铁心存在剩磁而引起的暂态饱和(以下称为暂态饱和)。这两类饱和的特性有很大不同，引起的误差也差别很大。在同样的允许误差条件下，考虑暂态饱和要求的互感器铁心截面可能是仅考虑稳态饱和的数倍至数十倍。因而对互感器造价及安装条件提出了严峻的要求。
中试控股电力励磁特性的试验主要是检查其是否存在匝间短路和铁心质量的好坏。注意进行差动保护首尾 CT的特性曲线的对比，不应该有太大的差别。
应当明白互感器如10%误差曲线和如5P20的概念：最大短路电流与其额定电流的倍数所对应的CT二次负载在允许范围内，该CT 的比值误差才能保证小于10%；5P20，30VA。其中5P为准确等级，30VA为二次负荷额定值，20为准确限值系数（即一次电流为额定电流的20倍时，此时综合误差应不超过5% ）。
使用设备有互感器励磁特性综合测试仪
10）测量电磁式电压互感器的励磁特性；
在二次电压施加量达额定值，测量萁电流。
使用设备有互感器伏安特性综合测试仪
11）电容式电压互感器（CVT）的检测；
其变比应在一次侧加压或用变比测试仪进行
12）密封性能检查；
13）测量铁心夹紧螺栓的绝缘电阻。
