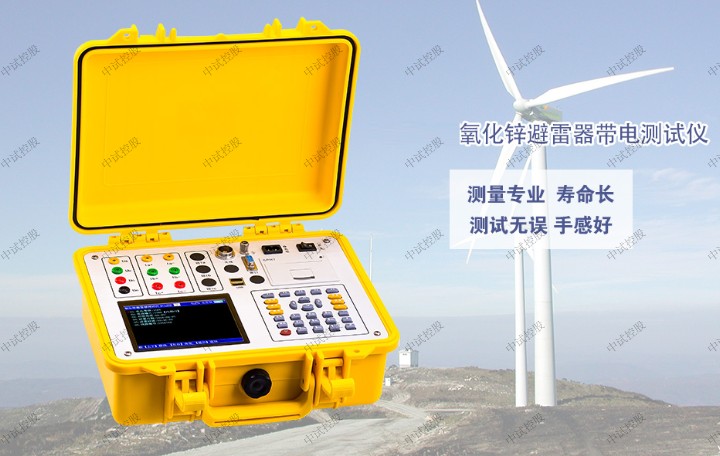

中试控股详细讲解测量及补偿原理

4.1 测量原理

本仪器采用如图1所示的投影法计算基波及各次谐波的阻性电流。

  图中：U1   基波参考电压

        Ix1p 基波全电流峰值

        Ir1p 基波阻性电流峰值                                图1 投影法

        Ic1p 基波容性电流峰值

Φ   基波全电流超前基波参考电压的角度

  计算公式：Ir1p = Ix1p·CosΦ

            Ic1p = Ix1p·SinΦ

氧化锌避雷器全电流既含有氧化锌避雷器非线性产生的高次谐波，也含有母线电压谐波产生的高次谐波。与Irp相比Ir1p更加稳定真实；因此建议用Ir1p作为阻性电流指标，Φ和Ir1p均能直观衡量氧化锌避雷器的性能。

4.2 中试控股详细讲解相间干扰及自动补偿原理

图2 相间干扰

中试控股详细讲解在现场三相同时测试一字排列的氧化锌避雷器时，如图2所示，由于杂散电容的存在，A、C相电流相位都要向B相偏移，一般偏移角度为2°～4°左右；这将使A相φ减小，阻性电流增大，C相φ增大，阻性电流减小甚至为负，这种现象称相间干扰。

解决这一问题的方法是采用自动补偿算法，即仪器内置的“自动边补”功能。假设Ia、Ic无干扰时相位相差为120°，假设B相对A、C相干扰是相同的；测量出Ic超前Ia的角度Φca，A相补偿Φ0a=（Φca-120°）/2，C相补偿Φ0c= -（Φca -120°）/2。这种方法实际上对A、C相阻性电流进行了平均，极有可能掩盖存在的问题。因此建议考核没有进行自动补偿的原始数据（即补偿角度为0°），并考核其变化趋势。
