面板及各部件功能介绍

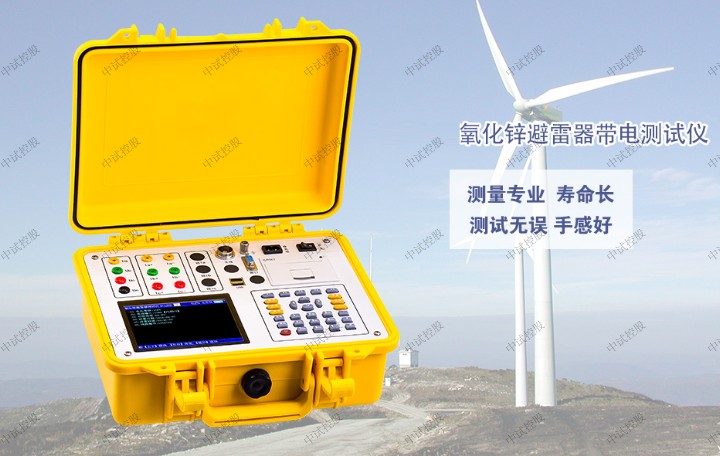

5.1 主机面板

主机面板布置图如图3所示。

5.1.1 电流输入：分为A相（黄色）、B相（绿色）、C相（红色）三个输入通道，单相测量时，无论测试A相、B相或者C相电流，都从A相通道输入。

5.1.2 参考信号输入：有线测试方式时，使用专用通讯电缆，用于连接电压采集器；感应测试方式时，用于连接感应板，输入感应电场信号。

图3 主机面板

5.1.3 液晶屏：工业级320×240点阵单色液晶屏，带LED背光，显示操作菜单、测试数据、波形等。

5.1.4 按键：操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“←→”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。

5.1.5 天线：在使用无线测试方式时，请将配套天线安装在天线座上，以便于良好的接收无线信号，不安装天线将大大缩短无线通讯距离。

5.1.6 优盘接口：外接优盘用，用来存储测试数据，请使用YHXT或YHXT32格式的U盘。在存储过程中，严禁拨出优盘。

5.1.7 打印机：打印测试结果，打印内容可选择，不关心的数据无需打印，从而节约打印用纸。

5.1.8 接地柱：在测试过程中，仪器必须可靠接地。在连接其它测试线之前应先连接接地线；在测试结束后，最后拆除接地线，以保证人身安全。

5.1.9 充电口：仪器充电器接口，请使用仪器配套专用充电器。

5.1.10 开关：  仪器电源开关，在不使用仪器时，请及时关闭仪器电源，以节省电池电量。

5.2 电压采集器前后面板

  电压采集器前后面板如图4、5所示。

5.2.1 通讯接口：有线测试方式时，使用专用通讯电缆，用于连接仪器主机参考信号输入。

5.2.2 天线：在使用无线测试方式时，请将配套天线安装在天线座上，以便于电压采集器有效的发射无线信号；不安装天线将大大缩短无线通讯距离，时间过长有可能烧毁内部无线模块。

图4 电压采集器前面板                  图5 电压采集器后面板

5.2.3 按键：操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“→”为“右”键，选择移动或确认操作；长按“→”键，进入设置菜单界面。

5.2.4 液晶屏：工业级128×64点阵OLED液晶屏，显示操作菜单、测试数据。

5.2.5 发送指示灯：电压采集器通过无线方式或者有线方式，每发送一次数据指示灯闪烁一次。

5.2.6 充电口：仪器充电器接口，请使用仪器配套专用充电器。

5.2.7 开关：  电压采集器电源开关，在不使用时，请及时关闭电源，以节省电池电量。

5.2.8 电压输入：参考电压输入，分为A相（黄色线）、B相（绿色线）、C相（红色线）、中性点或地线（黑色线）；选择参考相别为单相，且无论是A相、B相、C相、AB相、CB相都从A相（黄色线）和黑色线输入。

                注意：如果PT二次侧是B相接地的，A相（黄色线）接PT二次侧A相，黑色线接地，仪器主机参考相别选择“A-B”；或者A相（黄色线）接PT二次侧C相，黑色线接地，仪器主机参考相别选择“C-B”。

                输入线中串接了120mA自恢复保险。

5.2.9 接地柱：在测试过程中，仪器必须可靠接地。在连接其它测试线之前应先连接接地线；在测试结束后，最后拆除接地线，以保证人身安全。
