试验变压器之耐压试验步骤

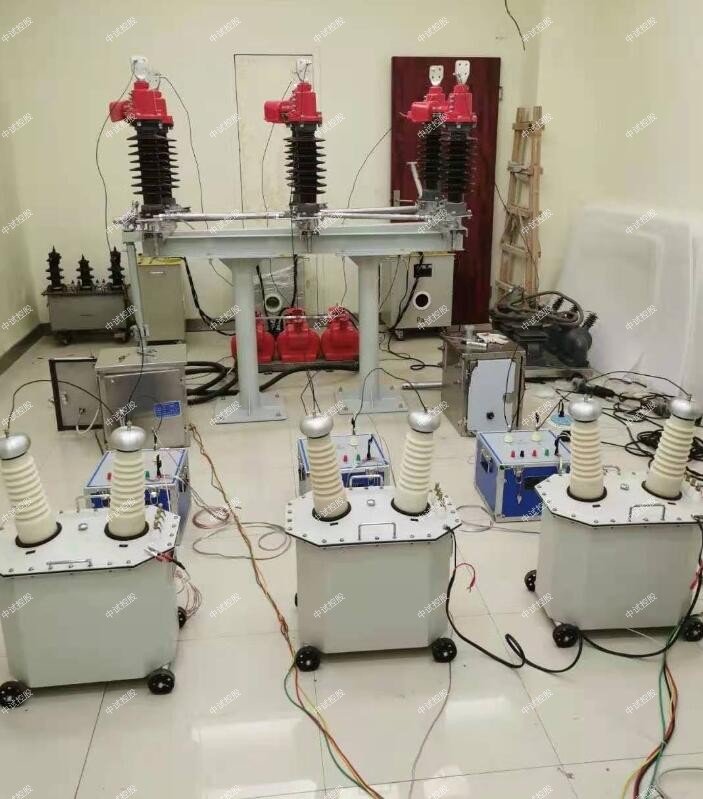

ZSYDJ-10KVA/100KV油浸式试验变压器之耐压试验步骤：

在试验中应严格按照下列步骤进行操作，这样才能保证中试控股试验结果的正确判断和测试过程的安全保障。

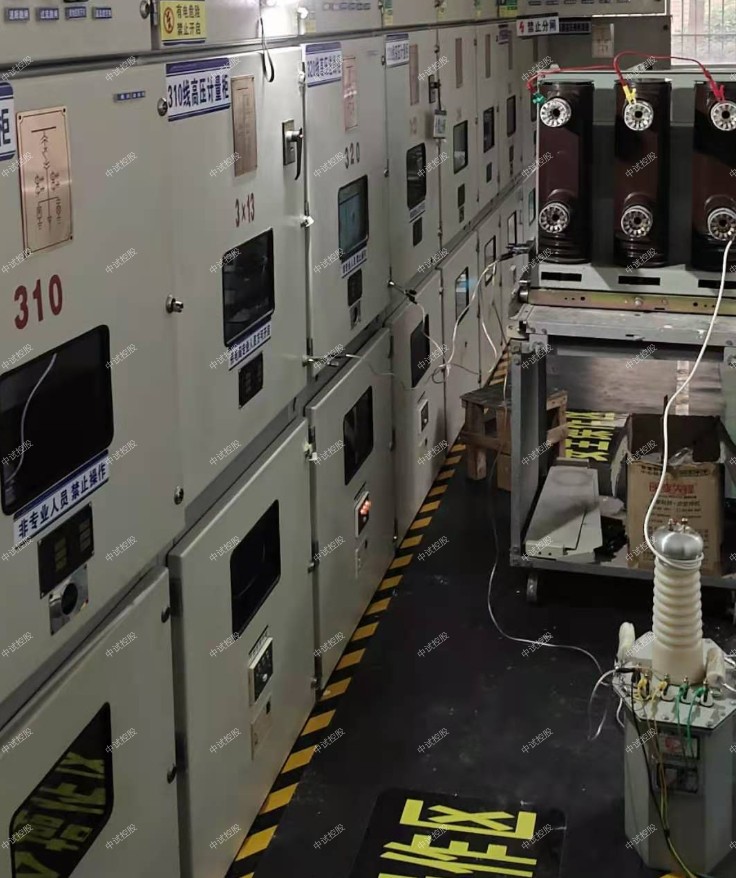

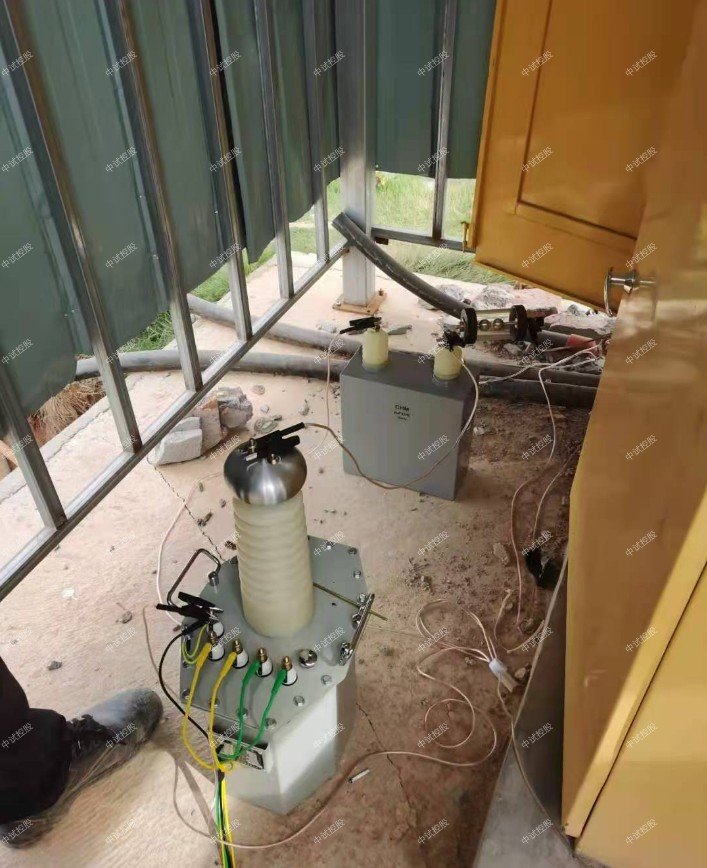

1.将试验设备的测试夹分别接在规定测试的部分(变压器绕组、屏蔽、铁心、框架等互相隔离的两个或更多的零件上)。

2.检查试验设备是否置于试验所需的电压挡位，其整定泄漏电流值是否符合要求。

3. 中试控股将试验设备的高压输出端短路，通电检查过电流继电器是否动作，或是否发出击穿信号。

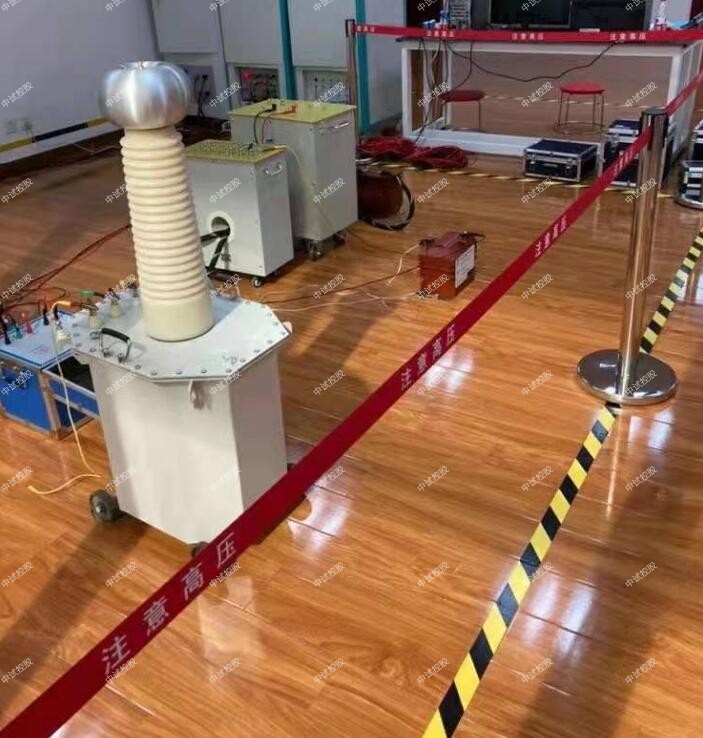

4. 检查试验环境有无不安全因素存在。若没有，则将耐压设备开机预热5min。

5.ZSYDJ-10KVA/100KV油浸式试验变压器操作试验设备升压。升压初始，慢慢升至规定值的一半(应避免跳跃)，中试控股然后迅速增加至规定电压值(整个升压过程大约在10s)，历时1min，在此期间不允许有连续飞弧和击穿现象发生，然后将电压慢慢退到零位，切断电源，试验完毕。

切记，不可采用突然断电方法，以免瞬时失压引起的振荡过电压而将变压器击穿。

ZSYDJ-10KVA/100KV油浸式试验变压器/油浸式试验变压器试验结果的判断方法：

如果在试验过程中发生电压下降或发生击穿信号，这时不要轻易判断变压器击穿。应继续进一步测试，做进一步的证实：

1.若绝缘电阻没有太大变化，或二次升压后可持续1min无击穿动作，则认为第一次击穿是空气间隙击穿，我们通常称为飞弧。外加电压消失后，击穿间隙立即自行复原，变压器的绝缘电阻不会发生变化，变压器的绝缘性能没有发生变化，不能判定为不合格。

2.用兆欧表测其绝缘电阻，若绝缘电阻为零或接近于零，则判为击穿;或进行二次升压试验，电压逐步施加，若是击穿，在电压加到一定值时，可观察到击穿点附近出现连续的火花放电或发热冒烟，则判为击穿。若第二次施压，电压上升了又下降，电流表的指针摆动剧烈，则判为飞弧不合格。

ZSYDJ-10KVA/100KV油浸式试验变压器耐压试验步骤绝缘等级，并不是绝缘强度的概念，而是允许的温升的标准，即绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。绝缘的温度等级分为 A级 E级 B级 F级 H级。各绝缘等级具体允许温升标准如下：
试验变压器在试验中应严格按照下列步骤进行操作，这样才能保证试验结果的正确判断和测试过程的安全保障。
     1、检查试验环境有无不安全因素存在。若没有，则将耐压设备开机预热5min。
     2、检查试验设备是否置于试验所需的电压挡位，其整定泄漏电流值是否符合要求。将试验设备的高压输出端短路，通电检查过电流继电器是否动作，或是否发出击穿信号。      将试验设备的测试夹分别接在规定测试的部分（变压器绕组、屏蔽、铁心、框架等互相隔离的两个或更多的零件上）。

     3、操作试验设备升压。升压初始，慢慢升至规定值的一半（应避免跳跃），然后迅速增加至规定电压值（整个升压过程大约在10 s），历时1min ，在此期间不允许有连续飞弧和击穿现象发生，然后将电压慢慢退到零位，切断电源，试验完毕。切记，不可采用突然断电方法，以免瞬时失压引起的振荡过电压而将变压器击穿。

二、试验变压器耐压试验结果的判断方法
如果在试验过程中发生电压下降或发生击穿信号，这时不要轻易判断变压器击穿。应继续进一步测试，做进一步的证实：
      1、用兆欧表测其绝缘电阻，若绝缘电阻为零或接近于零，则判为击穿；中试控股或进行二次升压试验，电压逐步施加，若是击穿，在电压加到一定值时，可观察到击穿点附近出现连续的火花放电或发热冒烟，则判为击穿。若第二次施压，电压上升了又下降，电流表的指针摆动剧烈，则判为飞弧不合格。
       2、若绝缘电阻没有太大变化，或二次升压后可持续1min无击穿动作，则认为第一次击穿是空气间隙击穿（尘埃等物质引起），我们通常称为飞弧。外加电压消失后，击穿间隙立即自行复原，变压器的绝缘电阻不会发生变化，变压器的绝缘性能没有发生变化，不能判定为不合格。试验变压器耐压试验设备动作电流低压变压器耐压试验中，在试验电压作用下，变压器绝缘介质中的电场强度达到某一临界值时，其绝缘性能开始丧失，泄漏电流剧增，当达到耐压设备高压侧过电流继电器预先规定的电流值时，继电器动作，切断高压输出。耐压试验一般均以继电器动作与否来判定是否击穿，因此过电流继电器的电流整定直接关系到对试品能否正确评判，一般低压电器相关标准明确规定 100mA为高压侧过电流继电器的整定值。
        试验变压器耐压试验，又称电气强度试验或介电强度试验，是证明设计、选材和制造工艺的合理性。也是考核变压器安全性能的非常重要的试验项目之一。其目的在于检验变压器能否在实际运行中长期工作，而不致发生绝缘被施加的额定电压出现飞弧事故。
        变压器能否可靠工作，最重要的指标就是绝缘结构。据有关部门调查统计，变压器发生的故障有60％左右是在绝缘系统中，可见对变压器绝缘性能进行质量检测，是何等的重要。国家标准GB 19212.1-2003《电力变压器、电源装置和类似产品的安全第1部分:通用要求和试验》对低压变压器工频耐压试验的电压值、受试部位等都有较详细的规定。 我公司长期从事低压变压器设计工作，总结了一些耐压试验中应该注意的问题，在此作简要分析。

1 ZSYDJ-10KVA/100KV油浸式试验变压器耐压试验方法分析

变压器绝缘主要分为主绝缘与纵绝缘两种，前者主要是指线圈自身以外的其他结构的绝缘，包括油箱、铁芯等位置的绝缘;后者是指变压器绕阻在不同电位的各个点及部位之间的绝缘，如线圈匝间绝缘等。为了全面掌握变压器绝缘承受过电压的能力，一般情况下，需要进行交流和感应耐压两项试验。

（1）交流耐压试验方法.变压器外施交流耐压主要包括一般工频、工频调感等耐压类型。在实验过程中，被试验线圈的端口需要与试验电压相连接，而非试验端口需要进行接地处理，保障试验人员安全性。另外，在试验时，如果出现被试验对象被闪络或者击穿情况，其容抗会突然下降，并在设备内部产生强烈的电磁振荡。对此，试验人员应在回路内串接保护电阻器，有效控制过电流。与此同时，还应合理选择电阻器，避免由于出现过电压对设备性能产生影响。电阻器选择应坚持合理原则，实现对设备的有效保护。交流耐压试验开始之前应充分做好准备工作，如高压试验变压器、电压及电阻等数值的确定等。海拔高度作为影响试验要求值的重要因素，随着海拔高度的增加，空气密度也会随之下降，极易产生电离现象。所以在进行试验之前，应对高海拔地区的变压器试验电压值进行相应调整，提高试验准确性;（2）感应耐压试验方法。目前，受到各工艺的影响，很多变压器中性点会降低绝缘性能。如电压为110kV，220kV变压器，其中的绝缘分别为35kV与110kV。对于这类变压器进行交流耐压试验，无法获取有效试验结果。因此，需要采取感应试验方法，具体试验方法如图1。

图1中的双线圈变压器，从被试验设备低压侧开始施压，中试控股而高压侧没有进行试验的两相应进行并联、接地处理，并与被试验端进行串联，满足试验电压要求。另外，在感应耐压试验之前，对中性点进行相应处理，如为了满足主绝缘与纵绝缘两项试验的研究，需要将中性点电位适当抬高，以此来给线圈提供支撑，如图2。

通常情况下，变压器铁芯电流曲线在额定频率及电压下接近弯曲部分，如果前者高于后者，那么铁芯会处于饱和状态，电流也会随之增加，最终达到无法允许的程度。因此，为了解决上述问题，可以采取提高电源频率措施进行优化。

通过对两种试验方法的研究，能够发现交流耐压试验仅能够针对全绝缘设备进行试验，且只能获取设备主绝缘的电气强度，而纵绝缘并没有承受耐压，其绝缘性无从知晓。而感应耐压试验则从被试变压器的低压侧施加高频电压，只能够考验分级绝缘设备的主绝缘和纵绝缘，无法实现对全绝缘设备的试验。因此，为了实现对变压器整体绝缘性能的试验，一般将二者整合到一起完成试验。

2 中试控股试验中的注意事项

第一、由于耐压试验具有破坏性特点，试验施加的电压往往是变压器额定电压的数倍，过高电压会损坏绝缘介质，出现增大、发热等现象。因此，在试验过程中，应充分结合绝缘介质的特点及设备运行实际情况，合理确定试验电压，避免对试验人身安全及设备构成危害。

第二，接好试验接线之后，需要经过其他人员检查，并确认无损失。第三，在施压之前，应确定调压器数值处于零位，且不可以在规定试验电压值的1/3以上冲击合闸，通过合理控制电压值，能够避免设备在接近规定电压值时耐压时间过程，为试验人员观察试验过程提供方便。同时，在试验过程中，还应加大对测量装置的观察力度，当保护动作开启后，应分析其中的原因，及时消除影响试验结果的不良因素，确保试验有序进行

尤其要注意的是，切勿在电压值较高情况下切断电源，以免发生瞬变情况造成设备被击穿、测量仪表损坏等。第四，在试验时，如果受到空气湿度、设备表面脏等因素的影响，引起设备表面闪络等情况，该试验结果视为不合格，应进行相应清洁处理后，进行重新试验，以保证试验结果准确性。另外，若在试压中发生放电等现象，应及时切断电源。由于放电产生的过电压，与截波冲击相类似，持续作用下，势必会损坏设备纵绝缘，造成匝间、层间等被击穿。第五，特别需要注意的一点是，中试控股试验设备是有机绝缘材料时，在完成试验后，人员应立即触摸，如果存在局部发热情况，那么证明设备绝缘性能不佳，应进行相应处理后进行二次试验，以确定设备性能是否符合工业生产要求。第六，在进行多台设备试验过程中，应对击穿的变压器及时做好标记，为后续工作提供帮助。
