绝缘油介电强度测试仪注意事项

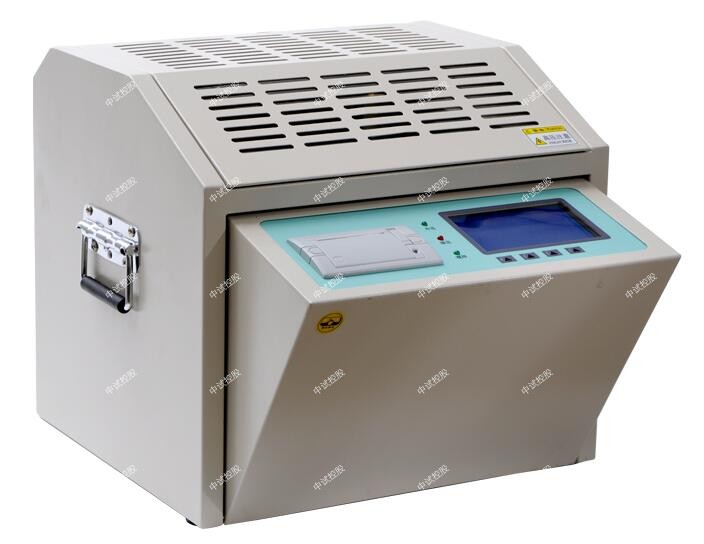

全自动绝缘油介电强度测试仪由中试控股发挥自身优势，经过多次现场试验和长期不懈努力，精心研制开发的高准确度、全数字化工业仪器。该机操作简便，造型美观大方。由于采用了全自动数字化微机控制，所以测量精度高、抗干扰能力强、安全可靠。

该仪器采用最新技术，优质材料，产品优势特点明显，主要有以下几点：

1. 仪器采用大容量单片机控制，工作稳定可靠。

2. 仪器内设宽范围电路杜绝了死机现象。

3. 多种操作选择，仪器程序设有GB1986、GB2002两种国家标准方法和自定义操作，能适应不同用户的多种选择。

4. 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生。

5. 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确。

6. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好。

7. 便携式结构，易于移动，户内外使用均很方便。

由于是对油产品进行检测，所以在使用时很多事项需要注意，中试控股根据仪器特点进行了总结，整理了一下详细的仪器使用注意事项：

1. 使用本仪器前，一定要详细阅读本操作手册。

2. 仪器操作者应通晓电气设备或分析仪器的一般使用常识。

3. 本仪器在户内外均可使用，但应避开雨淋、腐蚀性气体、高浓度尘埃、高温或阳光直射等场所。

4. 油杯应该保持洁净。在停用期间，应加入足够量干燥合格的绝缘油浸泡，保持油杯不受潮及电极氧化。

5. 电极连续使用一个月后，应例行检查和维护。检验并调整电极间隙，使其恢复标准值；放大镜观察电极表面是否出现暗斑，若有此现象，应用绸布擦拭电极表面，使其恢复原状。

6. 仪器的维修和调试须由专业人员完成。

7. 接通电源前，应仔细检查连接线是否牢固，仪器外壳必须可靠接地！

8. 接通电源后，操作人员严禁触及油杯箱盖外壳，以免发生电击危险！

9. 仪器在使用过程中，如发现异常应立即切断电源！

电力变压器内部的绝缘油在长时间的使用之后，绝缘性能会逐渐降低，为例测试绝缘油的耐压等级，需要对这些绝缘油进行检测，因此需用到绝缘油介电强度测试仪，本文就以ZSJY-80D绝缘油介电强度测试仪为例，来给大家简单介绍绝缘油介电强度测试仪的使用过程中注意事项都有哪些。
劣质油试验易损坏仪器
        回收的未经过滤加工处理的油介称劣质油，含有相当多的水分和杂质，它的绝缘抗电强度多在12KV以下。特别是含水分较多的劣质油，有的用户为知其劣到什么程度，亦用测高绝缘强度的仪器进行测试，结果对本仪器的高压测试系统易造成损坏。
        正常情况下，高压电极间被绝缘油介填充。测试时两电极间的电压不断加大，不同绝缘强度的油介能承受不同值的高压电场，这个不断上升的高压电场致使绝缘油介不能承受时则被突然击穿，击穿时的瞬变大电流被仪器采集并立即断闸失去高压转入降压运行。
        当测试含水分较重的劣质油时，两半球电极间的电压不断升高，同时油介中的水微粒在高压电场的作用下被吸附到球隙间形成淡白色的雾状水柱，由细变粗，水阻越来越小。这种水阻变小，高压变压器电流增大（而无击穿突变放电）的瞬变过程致使仪器受到损坏，限流电阻，保险管烧断甚至会烧毁仪器高压变压器。
        低耐压油介的测试
        这种油介通常在15~35KV，油介中即使含有微量的水分和杂质，仪器也能正常测试，仅表现在升压过程中个别气泡微粒（或杂质）被吸附到球隙间产生放电，气泡被击散挤出球隙间，补充过来的是油，故仍继续升压到油介的最大承受点被击穿，这种测试数据仍是可靠的。
        对劣质油的测试
        对回收待过滤处理的油介如用肉眼能看到的水珠或杂质，最好不要强行用仪器作试
面。用户需采用无水污染的器具抽出中间部分的油样，在试验中密切观察升压（从升压的起始期开始）时是否出现如图9所示细丝线般的雾柱，如一经发现应立即关断电源，停止测试。或者在升压过程中出现多点持续放电，仪器不能自动断闸，用户也应立刻关断电源，停止试验。
        试验结果判别
        试验中，其火花放电电压的变化有四种情况：
        （1）第一次火花放电电压特别低，第一次试验可能因向油杯中注油样时或注油前油杯电极表面不洁带进了一些外界因素的影响，使得第一次的数值偏低。这时可取2-6次的平均值。
        （2）六次火花放电电压数值逐渐升高，一般在未净化处理或处理不够彻底而吸有潮气的油样品中出现，这是因为油被火花放电后油品潮湿程度得到改善所致。
        （3）六次火花放电电压数值逐渐降低。一般出现在试验较纯净的油中，因为生成的游离带电粒子、气泡和碳屑相继增加，损坏了油的绝缘性能，另外还有的自动油试验器在连续试验6次中不搅拌，电极间的碳粒逐渐增加，导致火花放电电压逐渐降低。
        （4）火花放电电压数值两头偏低中间高。这属于正常现象。
        如果遇到耐压值离散性很大的情况，比如:按预防试验方法进行的试验中6次试验有1次数值偏离其它值很多，可不计算此次数值，或重新取油样试验，离散性大可能是油质本身不好或游离碳分布不均造成。
        由于油耐压试验结果离散性较大,如果每次击穿电压偏高(接近80KV)或者每次结果都一样,说明仪器可能已损坏请与制造厂家联系。
        绝缘油介电强度测试仪是比较常规的高压电力试验设备，电力工作者需要熟练掌握其试验方法和注意事项。
