承试AC：5kVA/50kV工频耐压试验装置交流试验变压器是在同类产品YDJ型高压试验变压器的基础上，按试验变压器国家标准DL/ -2004要求，经改进后生产的一种轻型试验变压器产品，本系列产品具有体积小、重量轻、结构紧凑、携带方便等特点。实用于电力、工矿、科研等部门，中试控股对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验，它是高压试验中必不可少的仪器



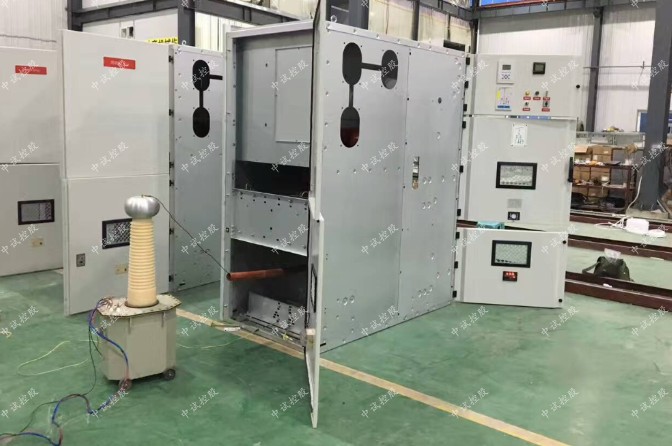

用途：用于电力用户现场各种电气设备的交流，直流耐压试验及泄漏电流试验。

特点：本系列试验变压器损耗低，体积小，重量轻，结构紧凑，使用方便

技术指标：输出电压50KV,100KV,150KV,200KV,300KV

              输出容量：3KVA,5KVA,10KVA….300KVA

            该系列产品有交流，交直流，交流串激，交直流串激型等，有两百多种规格供用户选用

      特殊规格可按用户要求设计制造

本公司主要生产试验变压器，变压器综合测试台，直流高压发生器，直流电阻快速测试仪，变比组别快速测试仪等产品

1、以上所标价格并不是实际价格，购买前请咨询相关销售人员，根据您的购买数量和是否需要增值税票给您报合适的单价。

2、购买前请确定需要购买产品的情况，或者根据你的要求给您推荐型号

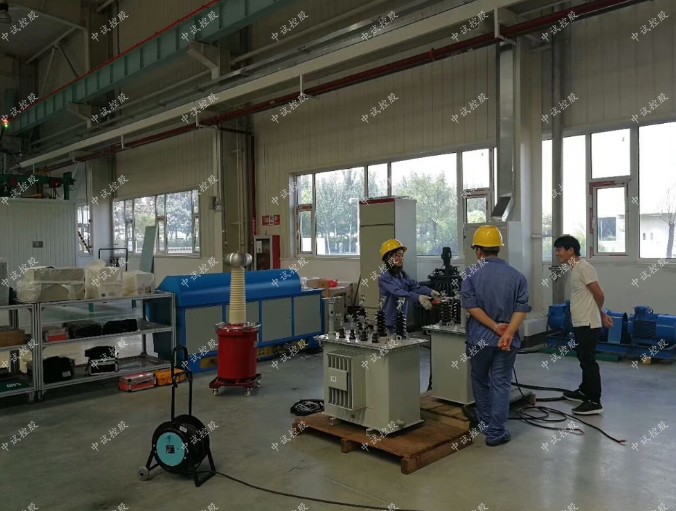

工频耐压试验装置又称：高压试验变压器(油浸式）是根据DL/T848.2-2004行业标准而设计生产的。全套装置由轻型高压试验变压器，其中控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿业、科研部门等对各种高压电气设备、电气元件、绝缘材料进行工频高压下的绝缘强度试验。

工频耐压试验装置AC： 5kVA/50kV 操作说明：
按下启动按钮，主接触器合，调压器受电，送电指示灯亮，顺时针旋转调压器手轮，注视电压表读数。当升到所须值时，按下计时按钮，时间继电器开始工作，达到所定耐压时间后，扬声器发出报警声，断开计时按钮报警声解除，此时将调压器回置零位，按下停止按钮，断开电源。空载试验完毕。

• 工频耐压表的成套配件
  • 在工频耐压试验中R₁应根据变压器的定额容量来选择，如高压额定输出在100～300KA时，可取0.5～1Ω/V（试验电压）。常用水电阻作为限流电阻，管子长度可按150KV/m考虑，管子的粗细应具有足够的热容量，（不阻液配制方法可用蒸馏水加入适量硫酸配制成各种不同的阻值）。

承试AC：5kVA/50kV工频耐压试验装置产品由控制和高压源两部分组成。中试控股主接触器控制调压器制调压器输入的通电和断电，主接触器的分合由合闸、停止按钮，零位开关、过流继电器等回路控制，由调压器提供可调节的输出电压，供给高压源，以获取所需的测试电压。

工频耐压试验装置AC： 5kVA/50kV产品慨述:

     本公司依据《试验变压器国家标准》、行业标准《JB/T9641-2002》自行研制生产的轻型交流干式系列变压器，http://www.zsgcdq.com/具有体积小、重量轻、功能全、通用性强、使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种电气设备、电气元件、绝缘材料进行工频高压下的绝缘强度试验，是高压试验中必不可少的重要设备。

• 注意事项
  • 每次试验前后都应测量绝缘电阻，检查绝缘情况。
  • 本产品禁止在高于45℃的温度下长期存放、使用。
  • 本产品不得超过额定参数使用。除试验必须外，决不允许全电压通电或断电。
  • 做容量较大试品试验时，升压一定要缓慢，防止被试品的充电电流过大损坏设备，做直流试验一定要充分放电。

二、产品结构

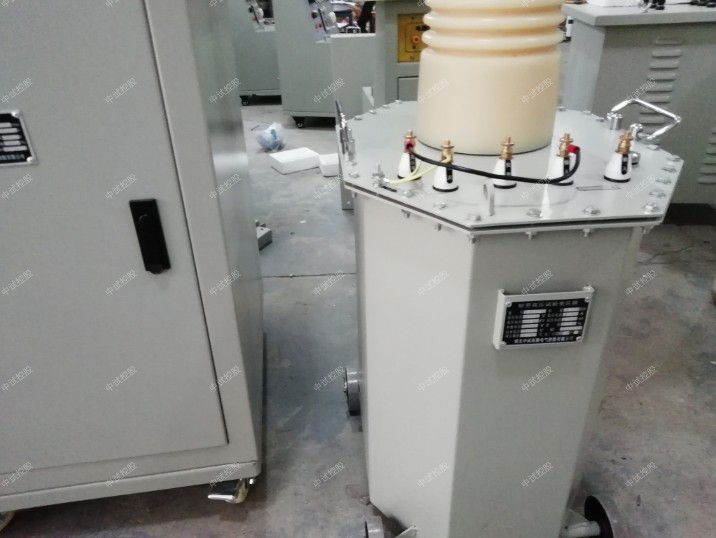

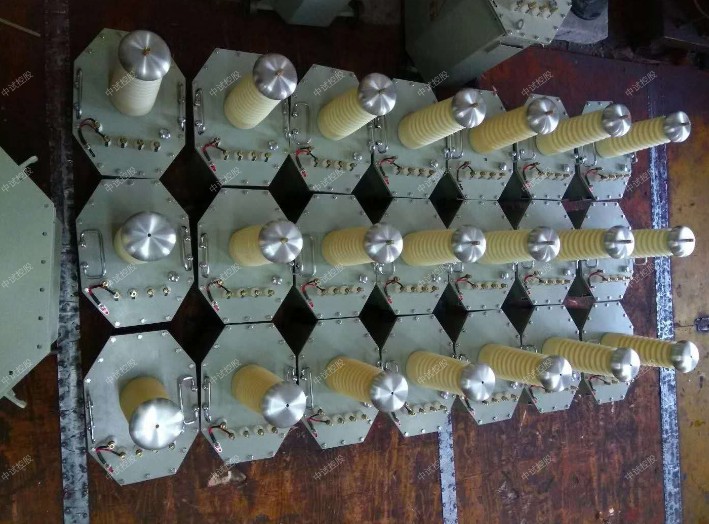

  工频耐压试验装置称：（高压试验变压器）采用单框芯式铁芯结构。初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少 漏磁通，因而增大了绕组间的藕合。产品的外壳制成与器芯配合教佳的八角形结构，整体外形显得美观大方。其外部结构见图

三、产品技术参数

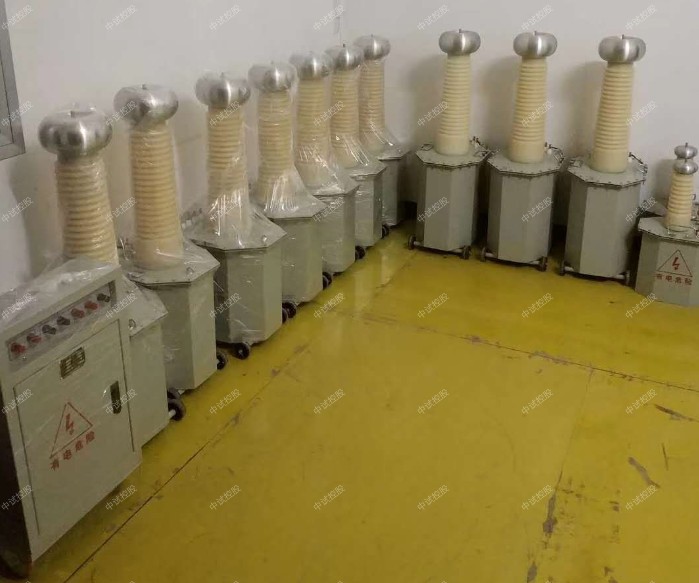

 工频耐压试验装置（高压试验变压器）

额定容量：5KVA

输入电压：250V                  输入电流：20A

输出电压：AC50KV              输出电流：100mA

阻抗电压：＜10%                 空载电流：＜8%

变        比：250                     测量变比：500                    联接组别：1.10

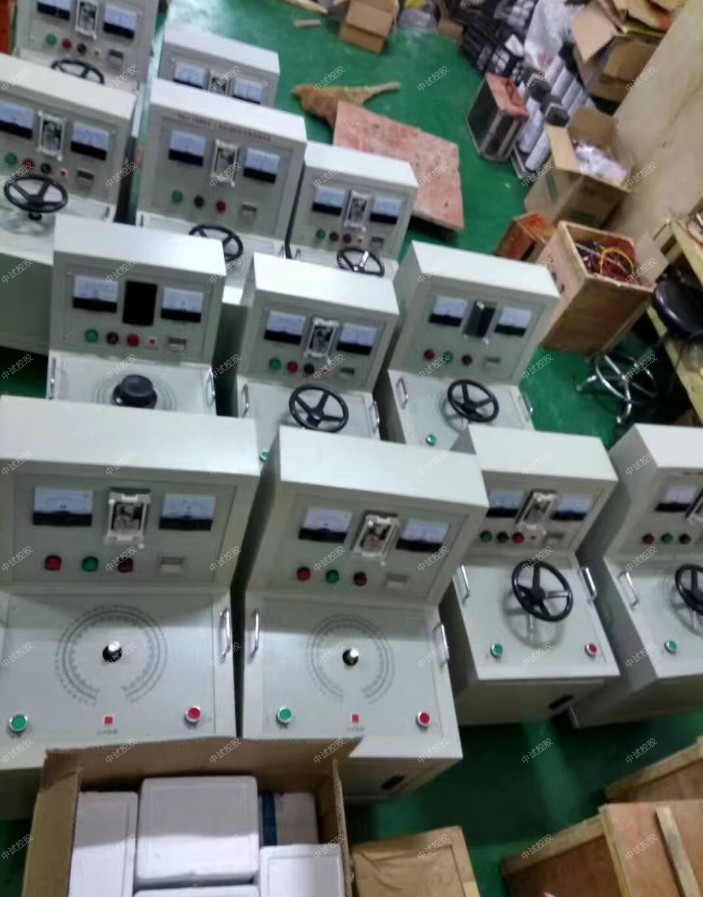

控制箱

额定容量：5KVA                    输入电压：220V                 输入电流：2

输出电压：0-250V                  输出电流：2                   测量精度：1.5级

厂家直销工频耐压试验装置 AC:5kVA/50kV  承装承试专用

一、概述

  试验变压器又称升压器，它是发供电设备、各种电工产品及绝缘工具材料抗电强度试验的必备设备。

YD系列试验变压器，彻底改变了老式试验变压器笨、大、重的落后状况，且能一器两用提供交直流高压试验

电源，配以其它精心设计的ZS型操作箱、自动保护微安表、http://www.zsgcdq.com/轻便推车等附属设备，使繁杂的中试控股现场测试工作变

得方便、迅速、轻松、灵活，效率大为提高。因此，深受电力系统和大型厂矿高压测试人员的欢迎。

二、结构

    承试AC：5kVA/50kV工频耐压试验装置产品，由于在设计构思、材质选择及工艺流程都是全新的，所以在不降低性能的情况下，尽量减

小体积减轻重量。

  承试AC：5kVA/50kV工频耐压试验装置采用优质冷轧DQ-130取向硅钢片叠成多级圆柱形铁芯，用高强度夹件取代传统的穿芯圆孔。在特

制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。桶壳是适形尺寸、内注25号变压器油。巧妙地

将高压整流硅堆装置在精心设计的高压尼龙管之内，通过导杆的插入和抽出举手之劳，可变换工频高压输出

和直流高压输出的工作方式。

本套产品是由高压试验变压器和控制箱两部分组成。其性能优越、功能多，体积小，重量轻，使用可靠，外

形美观，操作维修方便。

三、主要技术参数：

1.高压试验变压器参数：

容量：5KVA

输入电压：AC200V  50Hz

输入电流：25A

输出电压：AC：0~50KV

输出电流：AC:100mA

2.控制箱主要参数：

容量:5KVA

输入电压:AC220V 50Hz

输入电流:22.7A

输出电压:0～250V

输出电流:0～20A

产品别称：高压试验变压器、轻型试验变压器、工频耐压仪、工频耐压试验装置、油浸式试验变压器、试验

变

厂家直销工频耐压试验装置 AC:5kVA/50kV  承装承试专用

工频交流耐压试验成套装置

产品简介：

变电站电器设备工频耐压试验装置，该系列耐压装置主要针对220KV及以下变电站一次电气设备交流耐压试验设计制造。可按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。
工频交流耐压试验成套装置

主要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变频控制电源采用进口专用的SPWM数字式波形发生芯片，频率分辨率为16位，在20～300Hz时频率细度可达0.1Hz，中试控股同时采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了的IPM模块，确保仪器稳定和安全。

该系列装置与国内同类产品相比，具有多种关键优势：
1、同电压等级、同容量的电抗器其体积较小、重量较轻；http://www.zsgcdq.com/在额定负载时温升小；中试控股采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠。
2、变频控制源容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；采用220V或380V单相电源，方便现场取电。
3、配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高。

工频交流耐压试验成套装置技术参数：

◆额定输出电压：0～500KV（AC有效值）及其以下
◆输出频率：20～300Hz
◆谐振电压波形：弦波,波形畸变率＜1.0%
◆大试验容量：1000KVA及其以下
◆工作制：满功率输出下,一次连续工作时间15min
◆品质因数：30～90
◆频率调节灵敏度：0.1Hz,不稳定度＜0.05%
◆工作电源：380/220V±15%/50Hz±5%
◆YG系列产品配置及适用范围

 可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。
320×240液晶显示器、高速热敏打印机。
可选择3路、4路、8路等多路测量，高精度传感器和高性能14位AD采集芯片。
人机对话全键盘操作方式，智能化工作全过程，中试控股任选自动方式和手动方式。
可选显示高压电压、电流，低压电压、电流，时间及耐压结果等数据，显示直观明了。
完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。
自动试验时可在任意点实现升压或降压的暂停，便于在试验中观察试品情况.
具有回零检测功能，回零确定后才可进行试验，安全可靠。
具有绝缘电阻测试功能，直接反映被试品绝缘强度。
逼近式调压算法，中试控股到达设定电压后自动耐压计时，计时结束后自动降压回零。
超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。
试验过程中，都可以按取消按钮退出任何试验。试验出现异常，可以按紧急开关切断高压输出。
精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

自动错误诊断，易于发现和解决问题。
支持阶段升压（3阶段），http://www.zsgcdq.com/可任意设置每阶段电压值，便于发现试品问题。（选配）
支持升压速度智能控制，分0.5kV/S，1kV/S ，1.5kV/S，2kV/S，2.5kV/S，3kV/S，6档速度，方便用户自由选择。（选配）
支持交直流两用功能，任选AC/DC试验方式。
配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。（选配）
可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。（选配）
