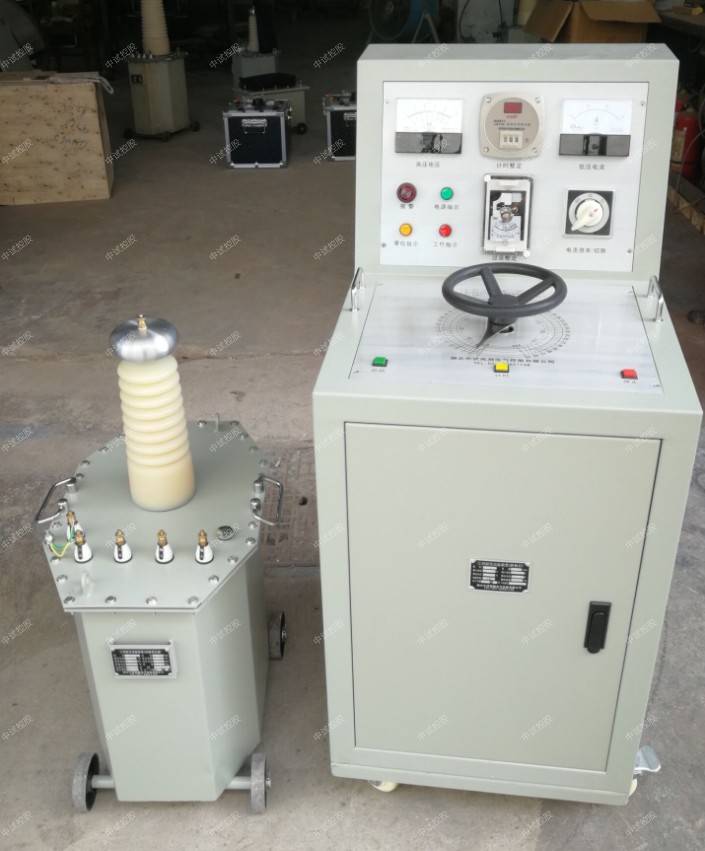

工频耐压试验装置AC:5kVA/50KV

工频耐压装置，是根据《试验变压器》标准在原同类产品基础上经过大量改进后，研制生产的系列试验变压器，该产品遵照DL/T848.2-2004《高压试验装置通用技术条件-第2部分：工频高压试验装置》，中试控股研制生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。中试控股是高压试验中必不可少的重要设备。

产品别称

油浸式试验变压器、工频耐压试验装置AC:5kVA/50KV油式试验变压器、油浸式高压试验变压器、中试控股油式高压试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压试验变压器、高压升压器、高压耐压机、高压耐压仪、工频耐压试验装置，全自动工频耐压测试议，交流耐压试验仪，交流工频中试控股耐压装置，高压工频耐压仪

产品特征

1、选材优良，质量可靠，年稳定性好;

2、电压裕度大，电晕声小，局放小;

3、采用新式绝缘材料，体积小，重量轻;

技术参数

TQSB-3/10	3	10	300	200	15	500	10
TQSB-6/10	6	10	600	200	30	500	10
TQSB-40/80	40	80	500	400	100	500	10
TQSB-20/50	20	50	400	400	50	500	10
TQSB-30/50	30	50	600	400	75	500	10
TQSB-50/50	50	50	1000	400	125	500	10
TQSB-5/100	5	100	50	200	25	1000	10
TQSB-10/100	10	100	100	200	50	1000	10
TQSB-20/100	20	100	200	400	50	1000	10
TQSB-30/100	30	100	300	400	75	1000	10





主要技术参数

输入电压：工频耐压试验装置AC:5kVA/50KVAC 220（380）V 可选

低压输出：AC 0-250（430）V

低压电流： 0-5/10/15/50A（可按客户要求定制）

输出容量： 0-3/5/10/15 kVA（可按客户要求定制）

高压电压： 0-50/100/150/200 kV（可按客户要求定制）

高压电流： 0-50/100/150/200/500/1000/2000mA（可按客户要求定制）

计时范围：


 1、工频耐压试验装置做工频耐压试验前，先接好连接线后接电源，接通电源后，红色零位指示灯亮，按一下启动按钮，绿色指示灯亮，表示试验变压器已接通控制电源，按下升压按钮开始自动升压升到您所需额定试验电压后，按一下停止按钮，高压、低压输出停止，然后切断电源线，http://www.zsgcdq.com/60/News_32845.aspx试验完毕。
一、产品概述

试验变压器又称升压器，本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。适用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、中试控股绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。



二、产品结构

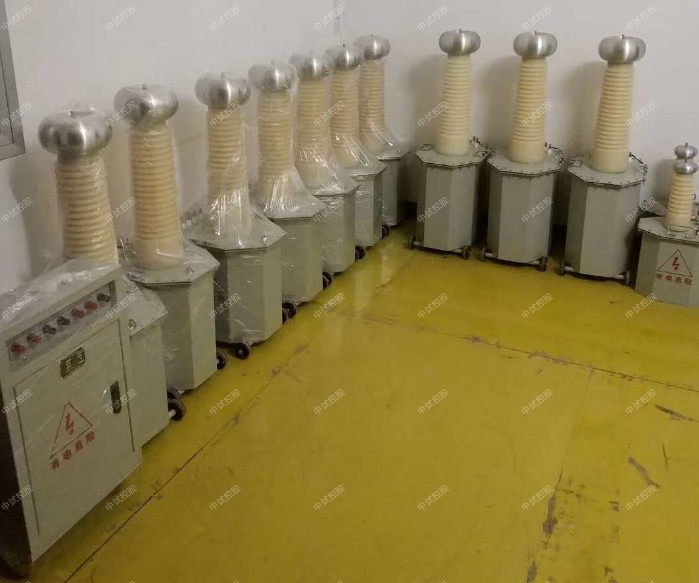

工频耐压试验装置铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方，变压器10KVA以上装有可移动的尼龙轮。

三、工作原理

工频耐压试验装置为单相变压器，单台工频耐压试验装置的工作过程，中试控股用交流220V（10KVA以上为400V）电压接入电源控制箱（台），经电源控制箱（台）内自藕调压器，调节0~200V或0-400V电压至试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。。

 四、交直流两用工频耐压试验装置做直流耐压和泄漏试验使用接线方法见图5。由于是交直流两用工频耐压试验装置，应把高压硅堆短路杆从套管中抽出，使试验变压器为直流输出状态。做直流泄漏试验前，先根据泄漏试验中输出端断路电流不超过高压硅堆的大整流为宜，选择好限流电阻（水电阻）的阻值，再根据被试品对直流高压波形的要求选择好高压滤波电容的电容值。为了提高对被试品施加电压的测量精度，应在高压侧接入FRC阻容分压器来测量电压。

直流泄漏试验操作过程注意事项

（1）工频耐压试验装置AC:5kVA/50KV试验人员应做好责任分工，设定好试验现场的安全距离，仔细检查好被试品及试验变压器的接地情况，并设有专人监护安全及观察被试品状态工作。
   （2）被试品做试验前，应拆除所有对外连线，并充分放电，主要部位应清除干净，保持干燥，以免损坏被试品及带来试验数值的误差。
   （3）对于大容量试品（电容器、超长电缆等）试验时应缓慢升压，中试控股防止被试品的充电电流过大而烧坏微安表，必要时应分级加压分别读取各电压下微安表的稳定读数。
   （4）试验过程中，应严密监视被试品、微安表及试验装置等，一旦发生闪烁、击穿等现象应立即降压，切断电源，并查明原因。

五、使用方法及注意事项

 2、工频耐压试验操作过程注意事项

1）、试验人员应做好责任分工,设定好试验现场的安全距离,仔细检查好被试品及试验变压器的接地情况,并设有专人监护安全及观察被试品状态工作。
    2）、被试品主要部位应清除干净，保持干燥，以免损坏被试品和带来试验数值的误差。
    3）、对大型设备的试验，一般都应先进行试验变压器的空升试验，即不接试品时升压至试验电压。

4）、做耐压试验时升压速度不能过快，并防止突然加压，例如调压器不在零位的突然合闸，也不能突然断电，一般应在调压器降至零位时分闸。
    5）、在升压或耐压试验过程中，如发现下列不正常情况，电压、电流表指针摆动很大，被试品发出不正常响声，发现绝缘有烧焦或冒烟现象，应立即降压，切断电源，停止试验并查明原因。
    3、使用本产品做高压试验时，除熟悉本说明书外，还必须严格执行国家有关标准和操作规程。


试验装置产品特征1、稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系

统仍然保持完好，同时系统也有很强的过载能力;；

2、自动调谐功能强大。系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在

其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率；

3、支持多种试验模式。系统支持"自动调谐＋手动调压"，"自动调谐＋自动调压"，"手动调谐＋手动调压"等试验模式，推荐使用"自动调谐＋手动调压"模式，既能快速找到

谐振点，又能通过手动调压控制试验过程，安全性更高；

4、系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。全触摸屏操作及显示，具备试验数据保存和查询

功能；

5、保护功能完善。具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。 适用于大型变压器，发电机组工频耐压试验

参考标准：GB50150-2006,DL/T849.6-2004

适用于60KV、220KV，500KVGIS交流耐压试验

闪络保护等功能，保证了系统的可靠性

支持多种试验模式

目前，工频耐压试验装置AC:5kVA/50KV电力系统中普遍采用常规的QJ44型双臂直流电桥测量变压器线圈的直流电阻、高压断路器的回路电阻，而这类电桥的测试电流仅为mA级，难以发现变压器线圈导电回路导体截面积减少的缺陷。在测量高压开关导电回路的回路电阻时，由于受到油膜和动、静触点间氧化层的影响，中试控股测量的电阻值偏大若干倍，掩盖了真实的回路电阻值。



产品特性：

(1)大电流：回路电阻测试仪采用zui新电源技术，中试控股能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。
(2)抗干扰能力强：在严重干扰条件下，液晶屏zui后一位数据能稳定在±1个字范围内，读数稳定，重复性好。
(3)使用寿命长：全部采用高精度电阻，有效的消除环境温度对测量结果的影响，同时接插件的使用增强了抗振性能。
(4)携带方便：体积小、重量轻。

产品参数：

1．测量范围：0-1999μΩ 分辨率：1μΩ

2．测量电流：＞100A,200A,DC

3．测量精度：0.5级

4．显示方式：液晶显示

5．工作温度：-10℃~50℃

6．工作电流：AC220V±10%

7．体 积：290×280×240

8．重 量：6.2Kg

一、基本原理：

根据国家标准《GB311-64》和原水电部发布的《电气设备预防性试验规程》，为满足电力系统对高压电压互感器、倍频感应耐压试验设备的要求而设计的，广泛用于电力系统35-220KV等级电压互感器的交流耐压试验，以考核互感器的主纵绝缘强度，同时也可对电机及变压器的绕组进行感应耐压试验，也可作短时运行的150HZ电源用。

倍频试验变压器是利用磁路的饱和特性，取出谐波中分量最大的三次谐波电压，作为发生器的电源，对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。

二、产品机构

由三相五柱变压器（或三台单相变压器）、单相调压器、电抗器及控制部分组成。根据用户要求，外形可为整体式，也可为分体推移式。

三、用途

1.工频耐压试验装置AC:5kVA/50KV广泛用于对电压互感器作倍频感应耐压试验；

2.对电力变压器进行分相的倍频感应耐压试验；

3.对其它感应线圈式的电气产品作倍频感应耐压试验。

四、技术参数

输入电压：三相380V   50HZ

输出电压：单相300V、500V、 单相150HZ

            （如需更高电压则需外接升压变压器）

输出容量：产品容量的20%

谐波失真：＜5%-8%

空载运行时间：≤5分钟

额定电压下的被试品持续时间：40秒

AC：5kVA/50kV工频耐压试验装置概述：


AC：5kVA/50kV工频耐压试验装置具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

技术指标：


输入电压：AC，0～200V或0～400V

输出电压：0～10kV～300kV

输出容量：0.5kVA～250kVA

规    格：交流型、交直流两用型、中试控股交流串激型、交直流串激型，可单台，也可多台串激组合使用。

配套产品：操作控制箱（台）、放电球隙、限流电阻、滤波电容、数字微安表、折叠推车等，可做各种电压等级的交直流试验。



配套产品：

1、 操作系统：

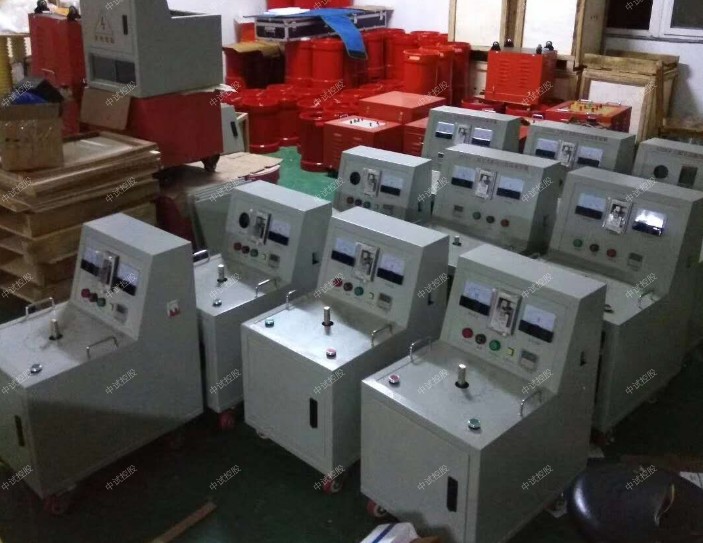

      操作箱  容量：1kVA~5kVA      输入电压：0.22kV
      操作台  容量：10kVA~300kVA   输入电压：0.22kV  0.38kV
2、保护式数字微安表     SWB-1
3、阻容式交直流分压器   FRC—50、100、150、200kV
4、高压直流放电棒         FZ—70、140、210kV
5、高压硅堆             2DL—150、300、450kV
6、绝缘支架             50、100、200、300kV
7、高压滤波电容         0.01μF~0.1μF，40~100kV
8、均压球
9、保护球隙             Q—50、100、150、200、250、500
10、标准试油杯          400ml
11、介质油杯
12、折叠式小推车        150、300型
13、水电阻
14、高压验电器          10、35kV
15、高压定相器          10、35、110、220kV
16、各种万用表、兆欧表及测试线

 产品简介
AC：5kVA/50kV 工频耐压试验装置是在同类产品YDJ型高压试验变压器的基础上，http://www.zsgcdq.com/60/News_32845.aspx按试验变压器国家标准DL/T848.2-2004要求，中试控股经改进后生产的一种轻型试验变压器产品，本系列产品具有体积小、重量轻、结构紧凑、携带方便等特点。实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验，它是高压试验中必不可少的仪器。
工作原理
AC：5kVA/50kV 工频耐压试验装置为单相变压器，联结组标号II。单台试验变压器的工作过程，用交流220V电压（10KVA以上为380V）接入电源控制箱（台），经电源控制箱（台）内自藕调压器（50KVA以上调压器外附）调节0~200V（10KVA以上0~400V）电压至试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
产品结构
AC：5kVA/50kV 工频耐压试验装置铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。
技术指标
1、使用环境条件
           环境温度不高于+40℃、不低于—20℃；
           空气相对湿度不大于90%；
           海拔高度不超过3500米；
2、工作电压
           电源控制箱（台）输入电压为工频220V或380V、相对误差不超过±10%；（具体使用电压根据用户所定试验变压器规格选取）
3、工频耐压试验装置额定参数；
工频耐压试验装置的选择
其高压侧额定电压应不小于被试品的试验电压，额定电流不小于被试品的电容电流。
被试品的电容电流和试验变压器所需容量计算公式为：
                    I = 2π f Cx U × 10 -6
                    U I = 2π f Cx U 2 × 10 -9
式中      I — 被试品电容电流，A ；        f —  电源频率， Hz；
                    Cx — 被试品电容量，μF ；      U — 试验电压有效值，V；
                    Se — 试验变压器所需额定容量，   KVA
 被试品电容量Cx可由交流电桥测出。

产品概述
    工频耐压试验装置AC:5kVA/50KV行业标准DL/T 848.2-2004的要求，经改进后生产的新型工频高压试验装置。该装置具有体积小、重量轻、功能齐全、结构紧凑和使用方便等特点。适用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验，是高压试验中必不可少的设备。

产品结构
    工频耐压试验装置升压变压器为单相变压器，联结组标号II。升压变压器部分铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的耦合损耗。该高压试验装置的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。

工作原理
    该高压试验装置交流输出工作过程为，把交流220V电压接入电源控制箱，经电源控制箱内自耦调压器调节0～200V电压至交流耐压试验装置的初级绕组，根据电磁感应原理，在高压试验装置高压绕组可获得试验所需的交流高电压。





试验变压器、工频耐压试验装置、交流耐压试验装置、工频耐压测试仪、工频耐压仪、工频耐压机、工频试验变压器、高压试验变压器。

●电压、电流、时间、状态信息及提示信息等数据读数清晰、直观；

●全中文界面，操作简单明了，可适应多种应用场合；

●轻触式按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性；

●全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制(此功能带密码保护)；

●按键直接设定试验变压器变比(此功能带密码保护)，在连接不同电压等级的试验器时，应用灵活自如，真正做到一个控制箱可与多台变压器相互配套；

●状态提醒功能，全中文引导式操作，即使在无说明书的情况下亦可熟练操控；

●试验过程中，屏上有闪烁的高压符号显示，时刻提醒操作人员注意安全；

●试验结果显示功能，可自动判断试验结果（试验通过或试验失败），中试控股并能可靠记录试品过电流、闪洛或击穿时的电压；

●试验结果声音报警功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；

●暂停功能，自动控制时，此功能可做到在任意点实现升压或降压的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态；

●自动计时功能。自动控制时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；

●手动计时功能，手动控制时，计时器可手动启动，当耐压时间到，设备自动回到零位（仅台式设备有此功能）；

●手动控制模式，此模式类似于传统的电动升/降压方式，上升/下降由按钮控制，设备自动判断上/下限位，有过电压保护；

●工频耐压试验装置AC:5kVA/50KV升压速度智能控制，当电压达到目标电压80%时，升压速度会自动减慢，当达到目标电压90%时，升压速度进一步减慢；

●采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。

1、试验变压器使用环境要求：

1.1 输入电压：交流220V或380V，50Hz；

1.2 环境温度：-40℃～40℃；

1.3 相对湿度：≤85%（环境温度为25℃时）；

1.4 不含有化学性气体及蒸汽的环境中；

1.5 无爆炸性危险的气体中；

1.6 不受雨水浸入的场合下。

注：1、我厂试验变压器单台可做到交流300kV,容量300kVA；

    2、如果用户需要，我厂生产的试验变压器，抽出200V的串级抽头，可将二台或三台串级成交流100kV、150kV、200kV、300kV的高电压。也可根据用户的需要，在高压绕组中抽出中试控股5～15kV的中压抽头，供高压电机作交流耐压试验；

    3、表格中"直流高压输出"一栏，为交直流两用试验变压器的直流高压输出值；

    4、我厂还可根据用户的要求，定制各种特殊规格的试验变压器。



规格参数：

友情提醒：购置仪器要选直接生产商的产品，产品质量及售后服务有保证！



承装（修、试）电力设施常规试验仪器如下：（2017年12月新标准）

公司网络：
　　
直辖市

北京市
东城区、西城区、朝阳区、丰台区、石景山区、海淀区、顺义区、通州区、大兴区、房山区、门头沟区、昌平区、平谷区、密云区、怀柔区、延庆区

上海市
黄浦区、浦东新区、徐汇区、长宁区、静安区、普陀区、虹口区、杨浦区、闵行区、宝山区、嘉定区、金山区、松江区、青浦区、奉贤区、崇明区

天津市
和平区、河东区、河西区、南开区、河北区、红桥区、滨海新区、东丽区、西青区、津南区、北辰区、武清区、宝坻区、宁河区、静海区、蓟州区

重庆市　
渝中区、大渡口区、江北区、沙坪坝区、九龙坡区、南岸区、北碚区、渝北区、巴南区、涪陵区、綦江区、大足区、长寿区、江津区、合川区、http://www.zsgcdq.com/60/News_32845.aspx永川区、南川区、璧山区、铜梁区、潼南区、荣昌区、万州区、开州区、黔江区、梁平区、武隆区、城口县、丰都县、垫江县、忠县、云阳县、奉节县、巫山县、巫溪县、石柱土家族自治县、秀山土家族苗族自治县、酉阳土家族苗族自治县、彭水苗族土家族自治县
　
河北省
石家庄、唐山、秦皇岛、邯郸、邢台、保定、张家口、承德、沧州、廊坊、衡水

山西省
太原、大同、阳泉、长治、晋城、朔州、晋中、运城、忻州、临汾、吕梁

内蒙古自治区　　
呼和浩特、包头、乌海、赤峰、通辽、鄂尔多斯、呼伦贝尔、巴彦淖尔、乌兰察布、兴安盟、锡林郭勒盟、阿拉善盟

辽宁省
沈阳、大连、鞍山、抚顺、本溪、丹东、锦州、营口、阜新、辽阳、盘锦、铁岭、朝阳、葫芦岛

吉林省
长春、吉林、四平、辽源、通化、白山、白城、松原、延边朝鲜族自治州

黑龙江省
哈尔滨、齐齐哈尔、牡丹江、佳木斯、大庆、伊春、鸡西、鹤岗、双鸭山、七台河、绥化、黑河、大兴安岭地区
　　
江苏省
南京、无锡、徐州、常州、苏州、南通、连云港、淮安、盐城、扬州、镇江、泰州、宿迁
　　
浙江省
杭州、宁波、温州、绍兴、湖州、嘉兴、金华、衢州、舟山、台州、丽水

安徽省
合肥、六安、芜湖、黄山、蚌埠、阜阳、淮南、滁州、马鞍山、宣城、池州、宿州、淮北、亳州、安庆、铜陵

福建省
福州、厦门、漳州、泉州、三明、莆田、南平、龙岩、宁德、福建平潭综合实验区（平潭县）
　　
江西省
南昌、九江、上饶、抚州、宜春、吉安、赣州、景德镇、萍乡、新余、鹰潭

山东省
济南、青岛、淄博、枣庄、东营、烟台、潍坊、济宁、泰安、威海、日照、滨州、德州、聊城、临沂、菏泽、莱芜
　　
河南省
郑州、开封、洛阳、平顶山、安阳、鹤壁、新乡、焦作、濮阳、许昌、漯河、三门峡、商丘、周口、驻马店、南阳、信阳、济源

湖北省　　
武汉、黄石、十堰、荆州、宜昌、襄阳、鄂州、荆门、黄冈、孝感、咸宁、随州、恩施土家族苗族自治州；仙桃、潜江、天门、神农架林区

湖南省
长沙、株洲、湘潭、衡阳、邵阳、岳阳、常德、张家界、益阳、娄底、郴州、永州、怀化、湘西土家族苗族自治州

广东省
广州、深圳、珠海、汕头、佛山、韶关、湛江、肇庆、江门、茂名、惠州、梅州、汕尾、河源、阳江、清远、东莞、中山、潮州、揭阳、云浮

广西壮族自治区　　
南宁、柳州、桂林、梧州、北海、钦州、防城港、贵港、玉林、百色、河池、贺州、来宾、崇左
　　
海南省　　
海口、三亚、三沙、儋州、五指山、文昌、琼海、万宁、东方

四川省
成都、绵阳、自贡、攀枝花、泸州、德阳、广元、遂宁、内江、乐山、资阳、宜宾、南充、达州、雅安、阿坝藏族羌族自治州、甘孜藏族自治州、凉山彝族自治州、广安、巴中、眉山

贵州省　　
贵阳、六盘水、遵义、铜仁、黔西南布依族苗族自治州、毕节、安顺、黔东南苗族侗族自治州、黔南布依族苗族自治州

云南省　　
昆明、曲靖、玉溪、保山、昭通、丽江、普洱、临沧、楚雄彝族自治州、红河哈尼族彝族自治州、文山壮族苗族自治州、中试控股西双版纳傣族自治州、大理白族自治州、德宏傣族景颇族自治州、怒江傈僳族自治州、迪庆藏族自治州

西藏自治区　
拉萨、日喀则、昌都、林芝、山南、那曲、阿里地区

陕西省　　
西安、宝鸡、咸阳、渭南、铜川、延安、榆林、安康、汉中、商洛、杨凌农业高新技术产业示范区（杨陵区）
　　
甘肃省　　
兰州、嘉峪关、金昌、白银、天水、武威、张掖、平凉、酒泉、庆阳、定西、陇南、临夏回族自治州、甘南藏族自治州
　　
青海省　　
西宁、海东、海北藏族自治州、黄南藏族自治州、海南藏族自治州、果洛藏族自治州、玉树藏族自治州、海西蒙古族藏族自治州
　　
宁夏回族自治区　　
银川、石嘴山、吴忠、固原、中卫

新疆维吾尔自治区　　
乌鲁木齐、克拉玛依、吐鲁番、哈密、昌吉回族自治州、博尔塔拉蒙古自治州、巴音郭楞蒙古自治州、中试控股阿克苏地区、克孜勒苏柯尔克孜自治州、喀什地区、和田地区、伊犁哈萨克自治州、塔城地区、阿勒泰地区；石河子、阿拉尔、图木舒克、五家渠、北屯、铁门关、双河、可克达拉、昆玉

工频耐压试验装置AC:5kVA/50KV参数

规格	容量 kVA	低压侧		高压侧		测量变比	60分钟温升℃	阻抗电压％	空载电流 ％	质量 kg	外形尺寸 长×宽×高 mm×mm×mm
		电压 V	电流 A	电压kV	电流 mA
1.5/50	1.5	200	7.5	50	30	500	50	10	<4	19.5	200×275×640
3/50	3	200	15	50	60	500	50	10	<4	27	240×300×690
5/50	5	200	25	50	100	500	50	10	<4	52	250×355×710
10/50	10	200	50	50	200	500	50	10	<4	80	260×375×750
15/50	15	400	37.5	50	300	500	50	8	<4	120	270×420×800
20/50	20	400	50	50	400	500	50	8	<4	140	285×440×820
30/50	30	400	75	50	600	500	50	8	<4	155	295×386×840
50/50	50	400	125	50	1000	500	50	8	<4	184	320×416×910
10/100	10	400	50	100	100	1000	50	10	<4	135	350×475×1300
15/100	15	400	37.5	100	150	1000	50	8	<4	150	510×390×1320
20/100	20	400	50	100	200	1000	50	8	<4	215	540×400×1340
30/100	30	400	75	100	300	1000	50	8	<4	250	560×410×1360
50/100	50	400	125	100	500	1000	50	8	<4	290	600×460×1410
10/150	10	200	50	100	66.7	1500	50	10	<4	180	265×380×1750
15/150	15	400	37.5	150	100	1500	50	8	<4	200	510×390×1800
20/150	30	400	50	150	133.3	1500	50	8	<4	220	540×415×1800
30/150	30	400	75	150	200	1500	50	8	<4	280	560×430×1800
50/150	50	400	125	150	333.3	1500	50	8	<4	340	640×490×1850
