交直流指示仪表校验装置核心指标
时间：2020-09-12
交直流指示仪表校验装置核心指标
产品概述
执行标准：JJG410-1994

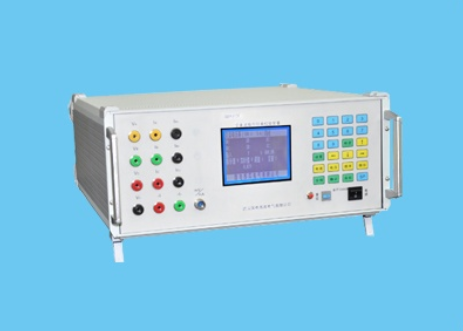

便携式程控三相交、直流指示仪表检定装置，是根据国家有关标准和规程要求精心而设计的，不需配置任何标准功率电能表和标准电压、电流表
即可对0.2级及以下交、直流电压、电流表、频率、相位表、功率因数表进行自动或手动校验和检定，检定结果可以通过打印机打印出来。
本装置采用大屏幕液晶显示器显示，汉字提示操作（根据用户要求可增设电能表校验）
本仪器在同类产品有着它的独到之处，尤其是在功能上、显示上都做了全面的改进，它采用DSP交流采样技术，装置无需预热即可校表、检测
标准长期稳定性好，精度高，技术先进，结合最新视窗软件技术，功能齐全，性能可靠，稳定性好，操作简单，使用方便。本装置还可根据用户需要配置计算机管理软件。整机结构采用标准工控机箱装配。
产品特点
对指示仪表可进行手动和自动操作。
可采用任意编程方式 对指示仪表进行校验。
采用大屏幕液晶显示器。
校表时在屏幕上有汉字提示，并导入您按步骤进行操作。
显示器直接显示校验误差。
智能化设计，操作由键盘控制。
可用中文打印测试结果。
校表电源和标准表一体化。
它采用DSP交流采样技术，装置无需预热即可校表、检测，标准长期稳定性好，精度高
输出频率可设置跟踪市电频率。
直流输出与交流输出接线分开。
可视外接负载大小，设置电流功率放大器的工作状态（轻载或重载）。
输出电压短路，输出电流开路具有完善的自我保护功能。
电压输出具有恒压特性，输出电流具有恒流特性，并具有定额、定相功能
多功能标准表部份具有功率、电能标准以及交、直流电流、电压标准。
产品参数
输出电压
（AC）0~600V 电压A 相（电压B，C 相100V，200V，400V）
（DC）0~600V 电压A 相
调节范围：档位×（0~120%）
调节细度： 0.01%
输出容量： ≥15VA/相
输出电流
（AC）0~25A 电流A 相（电流B，C 相1A，5A，20A）
（DC）0~25A 电流A 相
调节范围：档位×（0~ 130%）
调节细度： 0.01%
输出容量： ≥20VA/相
输出频率
频率范围：45～65Hz
调节细度：0.001Hz
三相功率
电压量程：100V、200V、400V
电流量程：1A、5A、20A
同相电流对同相电压
相位调节范围：0～359.9°
调节细度：0.1°
三相电压对称度
三相四线：120 ±0.5°
三相三线：60 ±0.5°
电压、电流波形失真度
≤0.5%
稳定度
≤0.02%
装置误差
≤0.1%
直流电压、 电流纹波系数
≤1%
交、直电流、电压测量精度
≤±0.1%
供电电源
220V±10%
增值服务
- 三年质保,一年包换,三个月试用
