多功能电能表现场校验仪核心重点

产品概述

执行标准：

GB/T 15945-1995

GB/T 14549-1993

GB/T 15543-1995

GB 12325-1990

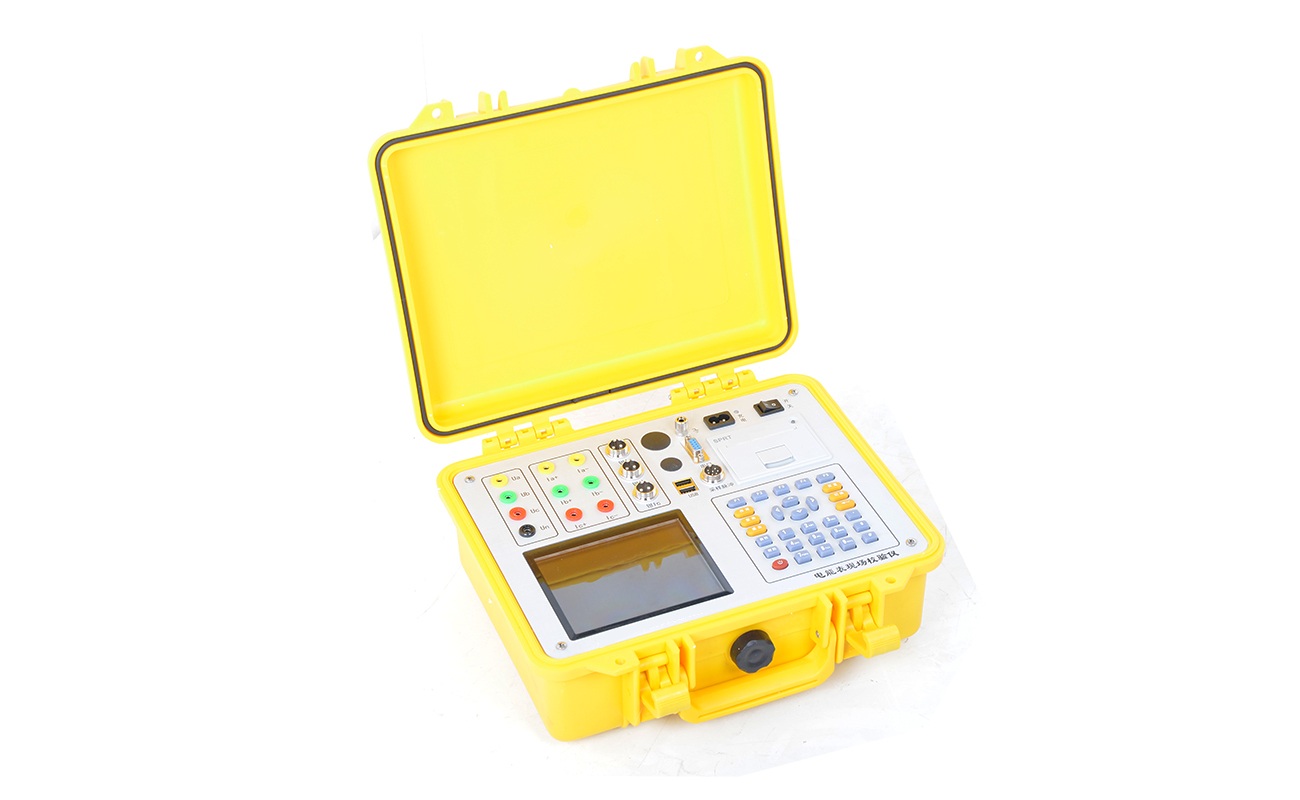

多功能电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断、谐波分析为一体的高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器

使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入。

该仪器采用大屏幕进口彩色液晶作为显示器，全彩图文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好

向量图显示及接线判断为检查电路的正确性提供了可靠的依据，柱状图谐波显示界面，方便直观。全触摸键盘操作方式，简便易学。

仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，最多可存储100组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。

产品特点

仪器是集低压校表和检测电网中发生波形畸变、电能质量问题为一体的高精度测试仪器。

不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。

精确测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。

可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式。

电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、安全的进行测量。

可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。

可采用光电、手动、脉冲等方式进行电能表校验。

可测量2-32次电压、电流的谐波含量，进行谐波及失真度分析。

可显示单相电压、电流波形并可同时显示三相电压、电流波形。

具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理。

采用大屏幕进口彩色液晶作为显示器，中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好

体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。

产品参数

输入特性

电压测量范围：0~400V，50V、100V、200V、400V四档。

电流测量范围： 0~5A，内置互感器分为5A(CT)档。钳形互感器为5A（Q）、25A（Q）、100A（Q）、500A（Q）四个档位。

相角测量范围：0~359.9°。

频率测量范围：45~55Hz。

准确度

计量校验部分：

电压、频率：±0.05%（±0.1%）

电流、功率：±0.05%（±0.1%）（钳形互感器±0.5%）

电能：±0.05%（±0.1%）（钳形互感器±0.5%）

相位：±0.1°

电能质量

基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.

基波电压和电流之间相位差的测量误差：≤0.5°

谐波电压含有率测量误差：≤0.1％

谐波电流含有率测量误差：≤0.2％

工作温度

工作温度：－10℃~ +40℃

绝缘

电压、电流输入端对机壳的绝缘电阻≥100MΩ。

工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。

标准电能脉冲常数

标准电能脉冲常数：内置互感器常数（FL）=10000 r/kW•h ，钳型互感器常数（FL）：

体积

体积：32cm×24cm×12cm
