100m电缆调频式串联谐振试验装置（10kV/300mm²）

时间：2019-12-29

像高压试验设备这类产品我们平时是怎么来选择的昵,其实这对于技术人员来说选择它并不是什么事，但是对于一般人来说我们可能对它们就有不是太多的了解了，现在我们说如果想要了解100m电缆调频式串联谐振试验装置（10kV/300mm²）那就要从它们的特征上来看一看。

产品的特征

100m电缆调频式串联谐振试验装置（10kV/300mm²）产品的特征有非常多的共同点，一现在就是采用的大多是相同的电流法，再者就是它们都是用来测量用的。

不可缺少性

可以说现在在电力公司还有一些非常大型的企业100m电缆调频式串联谐振试验装置（10kV/300mm²）都是不可缺少的一些装置了。

方案被试品以及试验要求是：35kV，截面积300mm²，长度100m以内电缆的交流耐压试验，试验频率为30-300Hz,电容量≤0.019μF，试验电压52kV。
100m电缆调频式串联谐振试验装置解决方案如下：
Ⅰ.被试品试验工作环境
1.环境温度：－15℃–45℃;
2.相对湿度：≤90%RH;
3.海拔高度: ≤2500米；
Ⅱ.串联谐振试验装置主要技术参数及功能
1.额定容量： 54kVA；
2.输入电源：单相380V电压，频率为50Hz；
3.额定电压： 54kV；18kV
4.额定电流： 1A；3A
5.工作频率：30-300Hz；
6.波形畸变率：输出电压波形畸变率≤1%；
7.工作时间：额定负载下允许连续15min；过压1.1倍1分钟；
8.温    升：额定负载下连续运行15min后温升≤65K；
9.品质因素：装置自身Q≥30(f=45Hz)；
10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
11.测量精度：系统有效值1.5级；
Ⅲ.试验设备遵循标准
GB10229-88                        《电抗器》
GB1094　　　　　　　　《电力变压器》
GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996                     《电力设备预防性试验规程》
GB1094.1-GB1094.6-96      《外壳防护等级》
GB2900　　　　　　　　《电工名词术语》
GB/T16927.1~2-1997　　《高电压试验技术》
Ⅳ.装置容量确定：
35kV，截面积300mm²，长度100m以内电缆的交流耐压试验，试验频率为30-300Hz,电容量≤0.019uF，试验电压52kV。
频率取100Hz
试验电流 I=2πfCU_试 =2π×100×0.019×10^-6×52×10³=0.62A
对应电抗器电感量 L=1/ω²C=132H

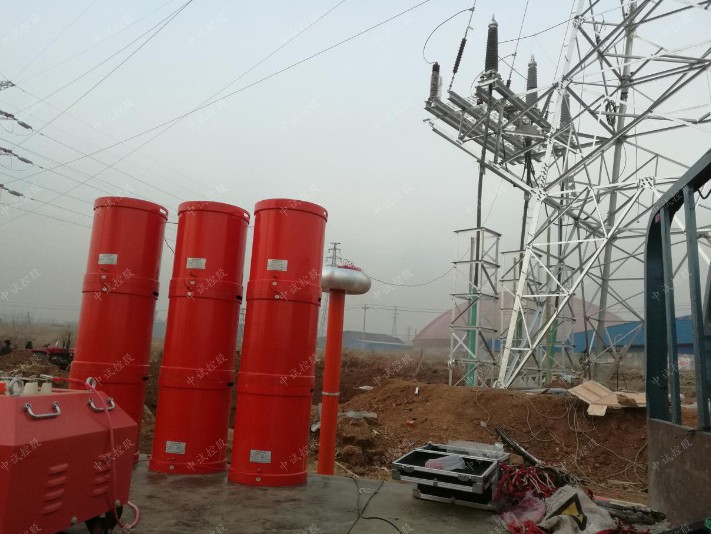

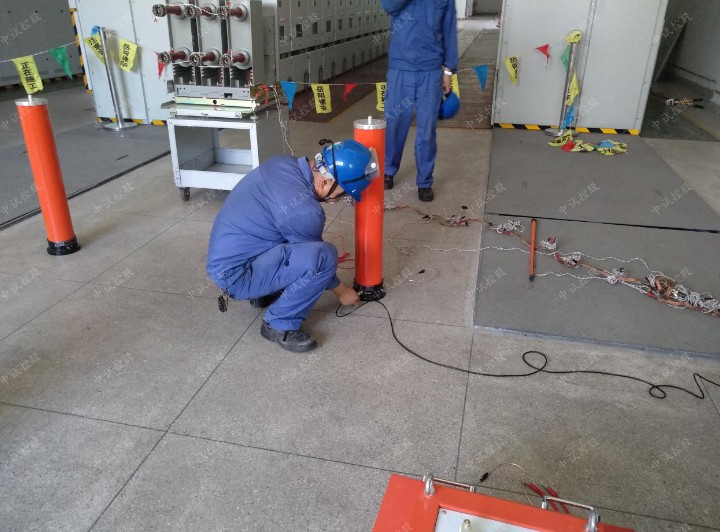

设计三节电抗器，使用电抗器三节串联，单节电抗器为18kVA/18kV/1A/44H
Ⅴ.通过以上装容量确定后，可以得出结论：装置容量定为54kVA/54kV，分三节电抗器，电抗器单节为18kVA/18kV/1A/44H通过组合使用能满足上述被试品的试验要求。

Ⅶ.串联谐振系统配置及其参数
1.激励变压器JLB-4.5kVA/1.5kV/3kV/0.4kV         1台
a)额定容量：4.8kVA；
b)输入电压：400V，单相；
c)输出电压：1.5kV；3kV
d)结    构：干式；
e)重    量：约28 kg；
f)尺    寸：320×300×310（mm）
2.变频电源BPXZ-4.5kW/380V                  1台
a)额定输出容量：4.5kW
b)工作电源：380±10%V（单相），工频
c)输出电压：0 – 400V，单相，
d)额定输入电流：12A
e)额定输出电流：12A
f)输出波形：正弦波
g)电压分辨率： 0.01kV
h)电压测量精度：0.5%
i)频率调节范围：30 – 300Hz
j)频率调节分辨率：≤0.1Hz
k)频率稳定度：    0.1%
l)运行时间：额定容量下连续60min
m)额定容量下连续运行60min元器件最高温度≤65K;
n)噪声水平：≤50dB
o)可实现以下功能
   1)内部由嵌入式触摸屏控制,操作功能得到优化,操作简单
   2)自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz
   3)自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程
   4)自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。
   5)耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作
   6)全压输出保护：在调压过程中，严格保证变频电源不会全电压输出
   7)软件经过严格模拟运行检验，运行安全、稳定、可靠
   8)自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；
   9)液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流
   10)保护功能：具有断电、过流、过压及闪络保护功能；
        a)过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置
        b)过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置
        c)击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿
        d)断电保护：试验电源断电后，装置能快速保护
   11)变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动
   12)外观及操作界面充分采用人性化设计，美观大方，操作简便
   13)重量约18kg；
   14)尺寸：450×350×450（mm）
3.高压电抗器DK-18kVA/18kV                3节
a)额定容量：18kVA;
b)额定电压：18kV；
c)额定电流：1A；
d)电感量：55H/单节
e)品质因素：Q≥30 (f=45Hz)；
f)结    构：干式；
g)重    量：约20kg；
h)尺    寸：210*210*350（mm）
4.电容分压器FR-60 kV -2000pF                  1套
a)额定电压：60kV；
b)高压电容量：2000pF
c)介质损耗：tgσ≤0.5%；
d)分压比：1000：1
e)测量精度：有效值1.5级;
f)重    量：约7kg；
g)尺    寸：640*230*230（mm）
Ⅷ.总结：500m电缆调频式串联谐振试验装置解决方案为：BPXZ-54kVA/54kV调频式串联谐振试验装置
