0.8km电缆串联谐振试验装置（110kV/500mm²）

时间：2019-12-29

高压一个我们感觉到很特殊的行业，其实这个行业时时影响着我们生活的方方面面，就像0.8km电缆串联谐振试验装置（110kV/500mm²）我们还是应该要对它有一些了解的，因为现在它起到的作用还是非常的大的，现在是一个科技的时代，我们的工作离不开科技的创新。

创新改变生活

0.8km电缆串联谐振试验装置（110kV/500mm²）的不断创新，不断升级，就让我们体会到了不同的优势还有好处，尤其是对于这个行业的工作者来说一定是感觉最深的。

技术的最新应用

现在像0.8km电缆串联谐振试验装置（110kV/500mm²）的技术都是最新的，无论是从哪一个方面我们来看它的技术都是过关的，现在国家对于这个行业是有一套非常严格的标准的，只有达到了这些标准，那才可以放心的被我们来使用。选择改变生活，选择也同样可以改变你现有的工作状态。

被试品以及试验要求是：110kV/500mm²电缆0.8km，电容量≤0.1456μF，试验频率为30-300Hz,试验电压128kV。

0.8km电缆串联谐振试验装置解决方案如下：

Ⅰ.被试品试验工作环境

1. 环境温度：－15℃~45℃;

2. 相对湿度：≤90%RH;

3. 海拔高度:  ≤2500米；

Ⅱ. 串联谐振试验装置主要技术参数及功能

1. 额定容量：660kVA；

2. 输入电源：单相380V电压，频率为50Hz；

3. 额定电压：44kV；132kV；264kV

4. 额定电流：15A；5A；2.5A

5. 工作频率：30-300Hz；

6. 波形畸变率：输出电压波形畸变率≤1%；

7. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

8. 温    升：额定负载下连续运行60min后温升≤65K；

9. 品质因素：装置自身Q≥30(f=45Hz)；

10. 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11. 测量精度：系统有效值1.5级；

Ⅲ.试验设备遵循标准

GB10229-88                        《电抗器》

GB1094　　　　　　　　《电力变压器》

GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996                      《电力设备预防性试验规程》

GB1094.1-GB1094.6-96      《外壳防护等级》

GB2900　　　　　　　　《电工名词术语》

GB/T16927.1~2-1997　　《高电压试验技术》

Ⅳ.装置容量确定：

110kV/500mm²电缆0.8km，电容量≤0.1456μF，试验频率为30-300Hz,试验电压128kV。

试验电流 I=2πfCU_试 =2π×40×0.1456×10^-6×128×10³=4.7A

对应电抗器电感量 L=1/ω²C=108H,

设计六台电抗器，单节电抗器为110kVA/44kV/72H

Ⅴ.通过以上装容量确定后，可以得出结论：装置容量定为660kVA/264kV，44kV，分六节电抗器，电抗器单节为110kVA/44kV/2.5A/72H通过组合使用能满足上述被试品的试验要求

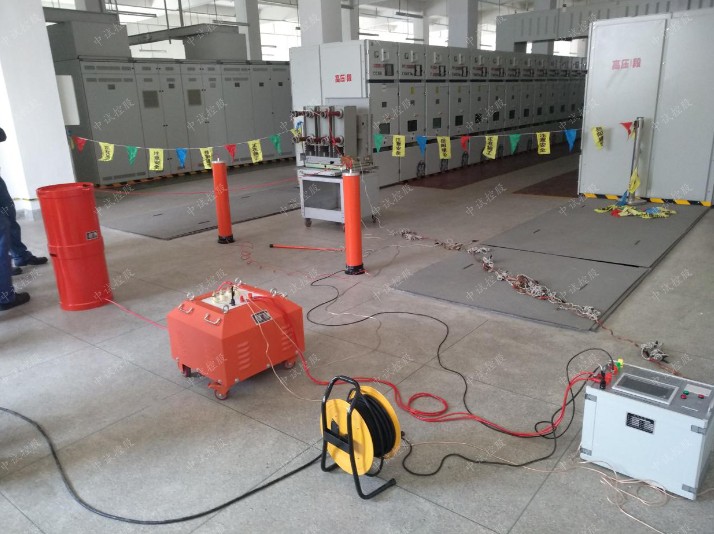

Ⅶ.串联谐振系统配置及其参数

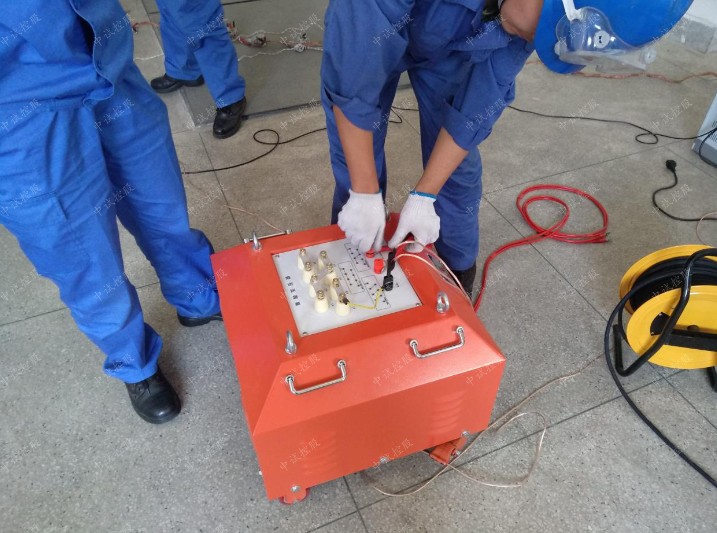

1. 激励变压器JLB-25kVA/5kV/12kV/0.4kV       1台

a) 额定容量：25kVA；

b) 输入电压：380V，单相；

c) 输出电压：5kV；12kV

d) 结    构：干式；

e) 重    量：约95 kg；

2. 变频电源BPXZ-25kW/380V                         1台

a) 额定输出容量：25kW

b) 工作电源：380±10%V（单相），工频

c) 输出电压：0 – 400V，单相，

d) 额定输入电流：62.5A

e) 额定输出电流：62.5A

f) 输出波形：正弦波

g) 电压分辨率： 0.01kV

h) 电压测量精度：0.5%

i) 频率调节范围：30 – 300Hz

j) 频率调节分辨率：≤0.1Hz

k) 频率稳定度：    0.1%

l) 运行时间：额定容量下连续60min

m) 额定容量下连续运行60min元器件最高温度≤65K;

n) 噪声水平：≤50dB

o) 可实现以下功能

   1) 内部由嵌入式触摸屏控制,操作功能得到优化,操作简单

   2) 自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz

   3) 自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程

   4) 自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。

   5) 耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作

   6) 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出

   7) 软件经过严格模拟运行检验，运行安全、稳定、可靠

   8) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

   9) 液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流

   10) 保护功能：具有断电、过流、过压及闪络保护功能；

        a) 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置

        b) 过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置

        c) 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿

        d) 断电保护：试验电源断电后，装置能快速保护

   11) 变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动

   12) 外观及操作界面充分采用人性化设计，美观大方，操作简便

   13) 重量约24kg；

3. 高压电抗器DK-110kVA/44kV                 6节

a) 额定容量：110kVA;

b) 额定电压：44kV；

c) 额定电流：2.5A；

d) 电感量：72H/单节；

e) 品质因素：Q≥30 (f=45Hz)；

f) 结    构：干式；

g) 重    量：约65kg；

4. 电容分压器FR-300 kV -500pF                1套

a) 额定电压：300kV；

b) 高压电容量：500pF

c) 介质损耗：tgσ≤0.5%；

d) 分压比：1000：1

e) 测量精度：有效值1.5级;

f) 重    量：约28kg；

Ⅷ.总结：0.8km电缆串联谐振试验装置解决方案为：BPXZ-660kVA/264kV/44kV
