变频串联谐振试验装置耐压试验操作步骤

时间：2019-10-26

变频串联谐振试验装置可进行变压器、发电机、电缆、GIS和SF6开关等交流耐压试验。那变频串联谐振试验装置耐压试验操作步骤又是怎样的呢？

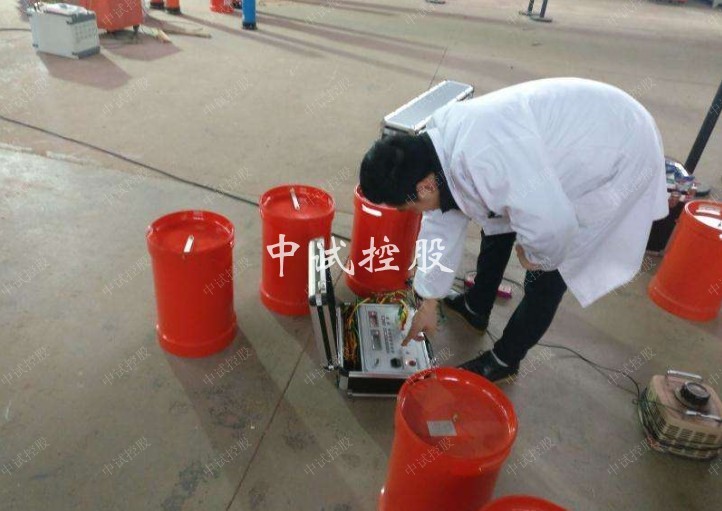

1．如图所示，将连接线接好，接地线必须有可靠接地。

2．将励磁变压器高压并联或串联接线，励磁变压器到电抗器连线需用高压线连接。

3．合上电源，先将试验电压、试验时间设定到所需值，再将起始功率设定到5%～10%范围内，起始频率设定到30Hz，保护电流设定到仪器最大电流值，电抗器值按实际电感量设定

4．设定好后，按“确认”键，屏幕进入“手动、自动”界面，选择“手动”或“自动”操作，按“确认”键，屏幕进入“正在试验”界面，如选择“手动”试验，需手动找频率，在某个频率点的最高电压即是谐振点，再按“确认”键确定，再手加试验频率直到所需试验电压后，仪器自动计时，计时结束后并自动返回，如选择“自动”试验，仪器将自动找频，升压、计时并自动返回。

5.试验结束后，仪器将显示试验结果，如需打印按下“确认”键即可。

了解 变频串联谐振试验装置耐压试验操作步骤，能帮助我们更好的完成各种交流耐压试验。
