变频串联谐振试验装置原理分析

时间：2019-10-26

变频串联谐振试验装置是当前电力系统进行各种交流耐压试验的专用设备，是根据串联谐振原理制造而成的设备。为了帮助大家更好的了解该设备，下面对该设备的原理进行分析说明。

在电阻、电感及电容所组成的串联电路中，当容抗与感抗相等时，电路中的电压与电流相位相同，电路呈现纯电阻性，此即为串联谐振。当电路发生串联谐振时，电路的阻抗Z=R，此时回路总阻抗值最小，回路电流最大值。当发生谐振时，其端口电压与电流同相位，即，由此可推得谐振角频率和谐振频率分别为，。定义谐振时的感抗或容抗为特性阻抗ρ，则特性阻抗ρ与电阻R的比值即为品质因数Q。

电路谐振时阻抗值最小，当端口电压一定时，电路电流将达到最大值，且该值的大小仅与电阻的阻值有关而与电感和电容无关。谐振时电感电压与电容电压数值相等、相位相反，为总电压的Q倍，即RLC串联电路的电流是电源频率的函数，即在电路的电感L、电容C和电源电压US不变的情况下，不同的R值得到不同的Q值。

我们已知，在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

从以上分析说明，我们应该能很快的知道变频串联谐振试验装置原理，这对于我们更好的使用它是很有帮助的。

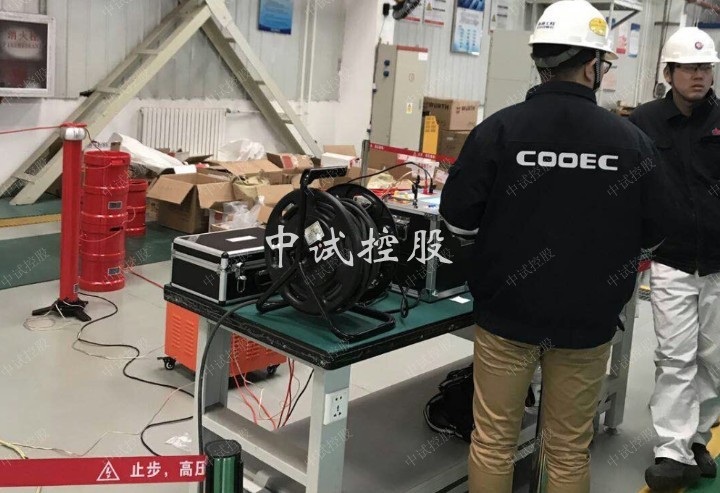

变频串联谐振试验装置
