PT电磁单元特性测试仪
时间:2023-03-09
中试控股技术研究院鲁工为您讲解: PT电磁单元特性测试仪
ZSCPT-120P变频互感器综合特性测试仪
参考标准:GB20840.1,GB20840.2,GB20840.3

ZSCPT-120P变频互感器综合特性测试仪是由本中试控股在广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代的电流、电压互感器测试仪器。装置采用高性能DSP和ARM、先进的制造工艺。用于保护类电流互感器(CT)及电压互感器(PT)多种参数的高精度测量。满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,满足各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。可实现一键完成CT直阻、励磁、变比和极性测试功能,自动化程度高、稳定可靠,在国内处于领先水

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

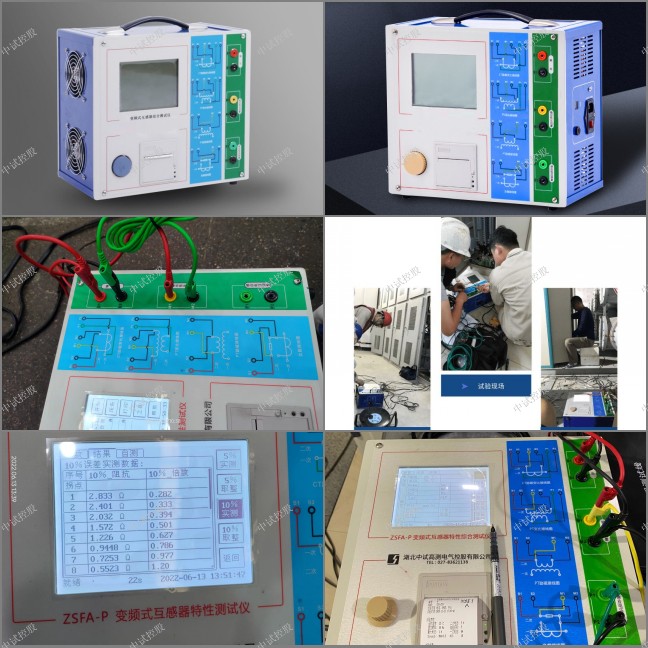

ZSCPT-120P变频互感器综合特性测试仪

ZSCPT-120P变频互感器综合特性测试仪技术特点
1、功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
3、测试满足GB20840.1,GB20840.2 GB20840.3等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。
4、基于先进的低频法测试原理,能应对拐点高达45KV的CT测试。
5、界面友好美观,全中文图形界面。
6、装置可存储2000组测试数据,掉电不丢失。试验完毕后用U盘存入PC机,用软件进行数据分析,并生成WORD报告。
7、测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。
8、易于携带,装置重量<9Kg。
ZSCPT-120P变频互感器综合特性测试仪技术参数
测试用途:保护类CT,保护类PT
输出0~180Vrms,12Arms,18A(峰值)
CT变比测量范围:1~40000,精度: ±0.2%
PT变比测量范围:1~40000,精度: ±0.2%
相位测量精度:±5min
分辨率:0.5min
二次绕组电阻测量:范围0~300Ω,精度:2%±2mΩ
交流负载测量:范围0~1000VA,精度:2%±0.2VA
输入电源电压:AC220V±10%,50Hz
工作环境温度:-10οC~50οC,湿度:≤90%
尺寸、重量:尺寸340mm x 300mm x 150mm重量<9kg

本测试仪支持把U盘转存的数据拷贝到电脑上位机软件里面去然后再进行编辑的能力,市面上一般的测试仪厂家都没有上位机软件,本中试控股配有上位机软件。
二、装置技术参数和硬件结
1、装置技术参数
(1)600A机型请参看以下参数:
电源输入电压 AC 220V
AC 220 V 分辨率
CT伏安特性试验 二次电流,二次电压 0~2500V,0~20A 0.1V、1mA
CT变比,比差角差试验 一次侧电流 0~600A 0.1A
二次额定电流 5A,1A 1mA
CT二次回路负载 二次电流 5A,1A 1mA
二次回路阻抗 0~10Ω 0.01Ω
CT一次通流 一次侧电流 0~600A 0.1A
PT伏安
特性试验 输出电压 0~200V 0.1V
输出电流 0~10A 1mA
PT变比,比差角差试验 一次侧电压 0~2500V 0.1V
二次额定电压 100V,100/ V ,100/3V
1mV
测量精度 伏安特性试验 < 0.5%
5%及10%误差曲线 < 1%
变比试验 < 0.5%
比差角差试验 < 1%
二次回路负载测试 < 0.5%
装置电源电压 AC 220V  50~60Hz
工作环境温度 -10℃ - +50℃
测试仪主机体积 500mm*310mm*375mm
测试仪主机重量 40kg
(2)1000A机型请参看以下参数:
电源输入电压 AC 220V
AC 220 V 分辨率
CT伏安特性试验 二次电流,二次电压 0~2500V,0~20A 0.1V、1mA
CT变比,比差角差试验 一次侧电流 0~1000A 0.1A
二次额定电流 5A,1A 1mA
CT二次回路负载 二次电流 5A,1A 1mA
二次回路阻抗 0~10Ω 0.01Ω
CT一次通流 一次侧电流 0~1000A 0.1A
PT伏安
特性试验 输出电压 0~200V 0.1V
输出电流 0~10A 1mA
PT变比,比差角差试验 一次侧电压 0~2500V 0.1V
二次额定电压 100V,100/ V ,100/3V
1mV
测量精度 伏安特性试验 < 0.5%
5%及10%误差曲线 < 1%
变比试验 < 0.5%
比差角差试验 < 1%
二次回路负载测试 < 0.5%
装置电源电压 AC 220V  50~60Hz
工作环境温度 -10℃ - +50℃


ZSCPT-120P变频互感器综合特性测试仪时功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。

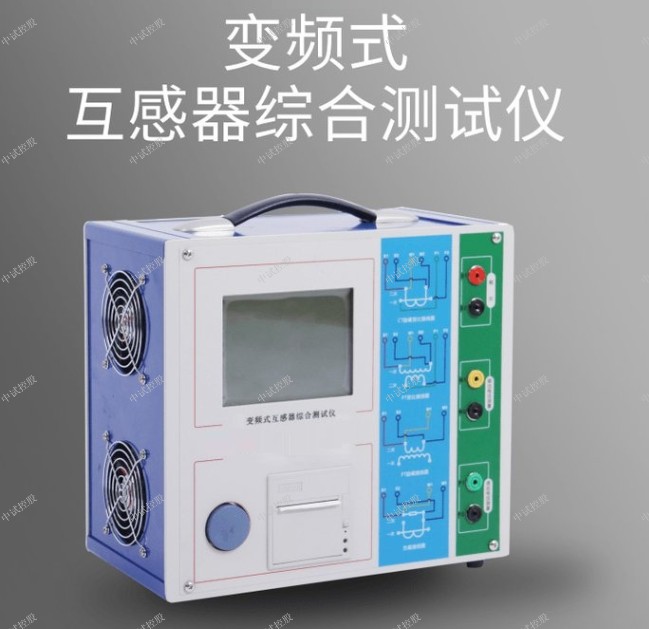

ZSCPT-120P变频互感器综合特性测试仪

  互感器综合特性测试仪一般指用于保护用互感器励磁特性试验,并具有对互感器进行绕组极性判别、变比检查、负荷误差测量等功能的仪器。本文主要根据互感器综合特性测试仪通用技术条件介绍测试仪电压示值误差、电流示值误差、变比等相关参数的检测试验。
一、互感器综合特性测试仪电压示值误差试验
对于具备外加电压示值误差试验功能的测试仪表可采用1a的方法进行误差试验;内部自带电压源的示值误差试验测试仪器可采用1b的方法进行误差试验。
在被试测试仪的输出(测量)电压满量程范围内,均匀地选取试验点(或最近示值点),且不少于5点。当被试测试仪最高测量电压不大于650V时,标准可选用量程不低于700V的数字多用表直接测量;当被试测试仪最高测量电压大于650V时,标准应选用高压交流电压测量系统或标准电压互感器测量系统测量。
二、互感器综合特性测试仪电流示值误差试验
具有外施电流示值误差试验功能的测试仪采用图2a的方法进行误差试验;内施电流示值误差试验功能的测试仪采用
在被试测试仪的输出(测量)电流满量程范围内,均匀地选取试验点(或最近示值点),且不少于5点。
当被试测试仪测量电流不大于3A时,标准可选用量程不低于3A的数字多用表直接测量;当被试测试仪测量电流大于3A时,标准应选用额定二次电流为1A的标准电流互感器测量系统测量。
三、互感器综合特性测试仪变比、极性试验
选用标准电流互感器作为标准,应至少选取200、500、1000、2000、5000在内的5个变比点和额定变比(电流互感器变比测量额定值大于500时)作为试验点。变比、极性试验原理接线图见下图3。
四、互感器综合特性测试仪二次回路阻抗测量误差试验
选用额定电流1A和5A的电流负荷箱作为标准,标准值由准确度不低于0.2级的互感器负荷箱校准装置、负荷测试仪和/或多功能数字表进行标定。二次回路阻抗测量误差试验原理接线图见下图4。
五、互感器综合特性测试仪二次绕组电阻和二次回路电阻测量误差试验
选用额定电流1A的标准电阻箱作为标准,且至少应包括在内的10个标准电阻值。二次绕组电阻和二次回路电阻测量试验原理接线图见图5。
六、互感器综合特性测试仪电流互感器励磁特性测量误差比对试验
1、采用多台性能稳定的电流互感器测量
采用多台性能稳定的电流互感器为比对用试品时,应符合以下要求:
1) 励磁特性曲线的20%~110%额定拐点电动势的范围内,在相同电压示值下,电流示值的年变化率应不大于0.04X,单位为A。其中X是励磁特性曲线上对应的电压值与额定拐点电动势的比值。
2) 励磁特定曲线大于110%额定拐点电动势的范围内,在相同电压示值下,电流示值的年变化应不大于7.5%。
3) 比对用试品采用冷轧硅钢片(或卷铁心)为铁心。
4) 比对用试品宜具有多种分接头。
5) 应具备绕组和二次端子能够承受20KV及以上电压的比对用试品。

ZSDW-5A大型地网接地电阻测试仪是大家在做高压电力试验,尤其是在野外进行试验的是,经常需要用到的设备,因此不论是在选择设备,还是在使用设备的时候,都需要格外注意。

ZSCPT-120P 变频互感器综合特性测试仪在配电运行过程中高质量的设备维护工作能够起到重要与必要的优化效果。因此电力系统工作人员需要对于配电运行所必需的设备进行长期、高效的维护,从而能够从不同的方面来为配电运行的长期进行提供良好的外部环境。
大家都知道互感器是电力系统中很重要的设备,常见的有电压互感器和电流互感器,它们的主要区别是正常运行时工作状态大不相同,主要表现为:
1、电流互感器二次可以短路,但是不得开路;电压互感器二次可以开路,但是不得短路
2、对于二次侧的负荷来说,电压互感器的一次内阻抗较小甚至可以忽略不计,大可以认为电压互感器是一个电压源;而电流互感器的一次却内阻很大,以至可以认为是一个内阻无穷大的电流源。
3、电压互感器正常工作时的磁通密度接近饱和值,故障时候磁通密度下降;电流互感器正常工作时磁通密度很低,而短路时由于一次侧短路电流变得很大,使磁通密度大大增加,有时甚至远远超过饱和值。
4、电压互感器是用来测量电网高电压的特殊变压器,它能将高电压按规定比例转换为较低的电压后,再连接到仪表上去测量。电压互感器,原边电压无论是多少伏,而副边电压一般均规定为100伏,以供给电压表、功率表及千瓦小时表和继电器的电压线圈所需要的电压。
把大电流按规定比例转换为小电流的电气设备,称为电流互感器。电流互感器副边的电流一般规定为5安或1安,以供给电流表、功率表、千瓦小时表和继电器的电流线圈电流。
电流互感器的作用
电流互感器把大电流按一定比例变为小电流,提供各种仪表使用和继电保护用的电流,并将二次系统与高电压隔离。它不仅保证了人身和设备的安全,也使仪表和继电器的制造简单化、标准化,提高了经济效益。
假如不是在实验室环境下,测验仪必需求牢靠接地衔接后才能够运用。接地点的选择应当尽量接近测验目标。

介绍了第三代互感器测试仪的主要特点。

        第三代互感器测试系统采用单片机实现测量、控制、显示等功能;
        (1)具有计算机接口,提高办公自动化水平,降低劳动强度;
        (2)足够大的屏幕显示,友好的操作界面,丰富的测量信息;
        (3)自动实现变压器的测量,并自动切换电流、电压负荷箱;
        (4)有良好的捕捉措施,能够及时告知用户错误的信息;
        仪器可以达到2级。目前,市场上大部分的校验仪采用电阻-电容移相90度法实现数据测量。该方法易受环境温度和电源频率的影响。一旦上述环境发生变化,其测量数据将受到很大影响。
        互感器测试仪由于技术的不断升级,现在主要分三类,现在市场上的互感器测试仪大部分都是属于第三类的新设备,电力工作者在选择的时候,只需要选择精度达标,中试控股适中,售后有保障的即可。
 各种各样的互感器在长时间使用之后,需要定期进行性能测试,因此需要用到互感器测试仪,试验的过程中,进行互感器的CT测试需要经常做,本文就来给大家简单进行互感器测试仪用于各种CT的实际接线方式详解
        用于CT测试的基本接线步骤如下
        (1)用4mm2线将测试仪左侧的接地端子连接到保护地。
        (2)连接CT一次侧的一个端子和二次侧的一个端子到保护地。
        (3)确保CT的其他端子全部从输电线上断开,其他绕组全部开路。
        (4)用2.5mm2红线和黑线将CT的二次侧连接到测试仪“Output”S1和S2插孔,用1.2mm2黄线和黑线将CT的二次侧连接到测试仪“Sec”的S1和S2插孔,注意两根黑线连在CT二次侧已接保护地的同一端子上


        (5)用1.2mm2绿线和黑线将CT的一次侧连接到测试仪的“Prim”的P1和P2端子上,P2通过黑线与CT一次侧连接到保护地的那个端子相连。
        (6)检查接线无误,开始测试。


        1.测试仪在三角形接法变压器上进行CT测试的接线方式如图所示。


        2.测试仪进行变压器套管CT测试时的接线方式如图所示。


        注意:一次端子H1不能接地,否则一次侧都接地了,则测试仪不能获取正确结果。
        3.测试仪在对GIS(SF6)开关上的CT测试时的接线方式如图所示。


        注意:断开与母线连接的所有开关,合上接地刀闸。
        变频式互感器测试仪和普通型互感器测试仪的接线方法,会有所区别,本文主要讲解的是变频式互感器测试仪的接线方法,电力工作者在工作中,需要根据实际情况来进行判断接线。
 电压互感器类似于变压器,电力系统线路上电压的的变换需要使用到互感器。变压器变换电压电目的是为了输送电能,与变压器不同的是互感器变换电压,主要是为继电保护装置与测量仪表进行供电,线路的电压、电能和功率都得到了测量,互感器还有对线路发生故障时起到一个保护线路以及贵重设备、电机还有变压器等功能。因此互感器的作用也十分重要,对互感器的检测,电力工作者需要使用到互感器综合测试仪,那么互感器综合测试仪具体有什么功能呢?
       互感器综合测试仪的功能主要针对互感器容量小,常规只需要几伏安到几十伏安,一般不超过千伏安,以及它的工作原理,接线方式还有铁磁谐振等特性,来进行研发设计的。互感器综合测试仪的功能主要包括了:测试CT的伏安特性,检测百分之五,百分之十以及百分之十五的误差曲线,还检测互感器的变比、极性等参数,除此之外还可以检测互感器二次直阻、二次负载和二次回路等数据,以及互感器的退磁功能。由此我们可以知道互感器综合测试仪的功能十分全面和强大
       那么来实现这些功能的操作具体步骤是否非常复杂呢?传统的检测方法有众多的接线,众多的部件要连接,是非常复杂的。但是根据时代和科技的发展,对于检测互感器的这些功能只需要一台互感器综合测试仪就能完成。仪器的操作也是非常简单的,仪器省去了传统的人工记录、手动调压、人工整理、描曲线等工作,只需要对仪器进行简单的最高测试电压的数字设定,仪器就可以自动从零一步一步升压,整个测试过程仪器都自动对数据进行记录,以及自动对伏安特性曲线描绘显示在屏幕上,并且曲线数据可以与电脑进行传输
       因此,互感器综合测试仪不仅功能强大,并且操作简便,大大提升了电力工作者的工作效率!
电流互感器二次过电压保护器作用
CT二次过电压保护器也称电流互感器二次过电压保护器,适用电流互感器保护器为二次绕组星形连接。二次绕组A、B、C对应连接在保护器为A、B、C接线端子上。A、B、C三相二次中心点(虚地N)连接在电流互感器CT二次过电压保护器的N接线端子上。若只用A、C绕组,B相可以不接线,不会影响CT二次过电压保护器正常工作。交流220V50Hz电源接入保护器供内部电器元件用。有无源信号线引出供用户使用。外接交流或直流均可。红亮灯时表示保护器检测到某二次绕组有开路故障。手动复位按钮后可解除保护。CT二次过电压保护器应用于CT二次侧的差动绕组、过流绕组、测量绕组、母线保护绕组、备用绕组等。如果二次绕组开路,或一次绕组流过异常电流(如雷电流、谐振过电流、电容充电电流、电感启动电流等),都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害,还会使互感器过激而烧损,甚至危及工作人员的生命安全。使用CT二次过电压保护器就能够有效的防止因电流互感器二次开路引起的事故。
CT二次过电压保护器主要功能
1、正常工作时,流入CT二次过电压保护器的电流不超过0.1mA,不影响CT正常工作。
2、当A(或B、C),N两端电压超过150V时,KCTB短接A(或B、C)与N。
3、继电器的接点容量大于15A,所以故障时,能使CT二次侧可靠短路。
4、继电器接点具有保持功能,CT二次过电压保护器按压“复位”按钮,才能解除保护。
5、若是在停电状态下解除了故障,掉电后装置自动复位。
6、CT二次过电压保护器提供一对常开接点和一对常闭接点,可接各种声光报警器或提供给综合保护装置使信息远传。当保护动作时,常开闭合,常闭打开。
 CT伏安特性是指在电流互感器一次侧开路的情况下,电流互感器二次侧励磁电流与电流互感器二次侧所加电压的关系曲线,实际上就是铁芯的磁化曲线,即该曲线在初始阶段表现为线性,当铁芯磁化饱和拐点出现时,该曲线表现为非线性。试验的主要目的:一是检查新投产互感器的铁芯质量,留下CT原始实验数据;二是运行CT停运检验维护时(通常配合机组大修时进行)通过鉴别磁化曲线的饱和程度即拐点位置,判断运行一定时期后互感器的绕组有无匝间短路等缺陷,以便及时发现设备缺陷,确保设备安全运行。三是对差动保护CT精度有要求的进行10%误差曲线校核。
    电流互感器10%误差曲线校核:
    只对继电保护有要求的CT二次绕组进行,一般对差动保护用CT要求必须满足10%误差曲线要求。测得的伏安特性曲线与出厂的伏安特性曲线或最近的测量伏安特性曲线比较,拐点电压不应有显著降低。若有显著降低,应检查二次绕组是否存在匝间短路。
    电流互感器的变比误差除了与互感器本身的特性有关外,还和互感器二次负载阻抗有关;一般对误差要求的继电保护要求互感器的一次电流等于最大短路电流时,其变比误差应小于10%,制造厂家对电流互感器提供了在M10(10%误差曲线)下允许的二次负载阻抗,当我们已知M10(最大短路一次电流)时,从10%误差曲线上可以很方便地得出允许的负载阻抗,如果它大于或等于实际的负载阻抗,误差就满足要求,否则,应设法降低实际负载阻抗,直至满足要求为止。当然,也可以在已知实际负载阻抗后,在该曲线上求出允许的M10(短路一次电流),用以与流经电流互感器一次绕组的最大短路电流作比较,如果它小于或等于实际的负载阻抗,误差就满足要求,否则,应设法降低实际负载阻抗,直至满足要求为止。
    以上针对新安装互感器的特性误差检查,若是进行保护装置改造,互感器不动,可只进行新旧装置的实际的负载阻抗比较,若新装置小于或等于旧装置实际的负载阻抗,则互感器的特性误差肯定满足要求,否则,需进一步用以上方法进行校核。
