电气耐压试验设备（实力厂）

时间：2022-12-04

中试控股技术研究院鲁工为您讲解：电气耐压试验设备（实力厂）

ZSYD(JZ)-3kVA/50kV工频耐压试验装置

参考标准：DL/T 474.4-2018

简易读懂：工频耐压试验装置可以做什么?

工频耐压试验装置由ZSYDJ-3KVA/50KV交流试验变压器和ZSXC-3KVA控制箱组成，工频交直流试验，用于各种电器产品、电气设备、绝缘材料等在规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷及衡量承受过电压的能力，有过压、过流保护，满足10KV开关柜、变压器、断路器、绝缘子、互感器、电缆等交直流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

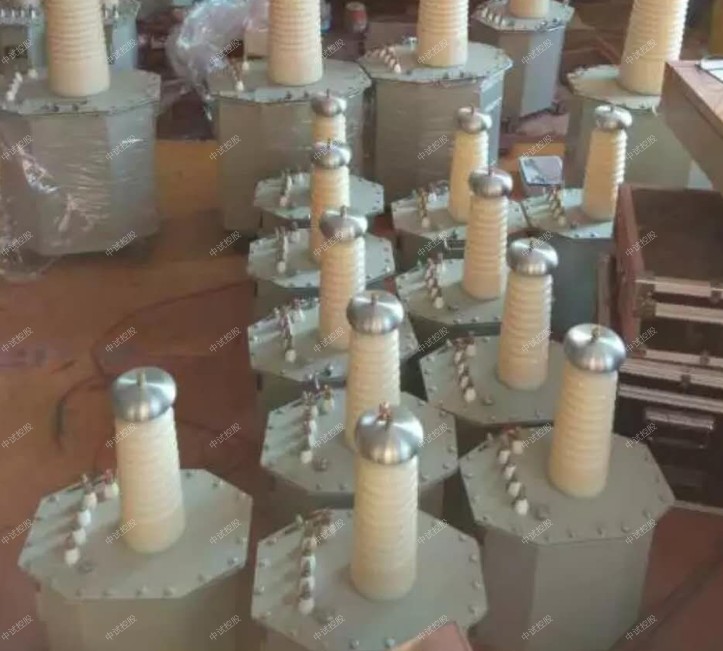

ZSYDJ-3KVA/50KV交流试验变压器参数：
容量：3KVA
输入电压：AC200V 50Hz
输入电流：15A
输出电压：AC：50KV DC70KV
输出电流：AC:100mA DC:71.4mA

ZSXC-3KVA控制箱参数：
容量:3KVA
输入电压:AC220V 50Hz
输入电流:13A
输出电压:0～250V
输出电流:0～15A

制作工艺
1、产品采用一次压制而成高压套管；
2、套管与油桶之间完全隔离加上所有连接部分采用进口耐油O型密封圈密封，彻底解决了常见的变压器漏油的问题；
3、睡式铁芯设计,有效提高产品的抗震性；
4、产品出厂前进行72小时倒置试验,检验试验变压器漏油的问题；
5、产品均可通过1.1倍感应耐压试验；
6、绝缘油采用无色透明克拉玛依原装油；
7、高低压线采用高强度聚酯、无氧铜杆漆包线；
8、铁芯采用全新武钢二硅冷轧硅钢卷片。

ZSYDJ-3KVA/50KV工频耐压试验装置：就是做耐压试验的设备，它是一套组合设备，为了耐压试验能顺利准确地进行，针对不同被试品，串联谐振装置的组件是不同的。所以请务必准确选型，技术部为您量身制定选型方案。

工频耐压试验装置广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。工频耐压试验装置分为一体式装置（30kV以下）和分体式装置两类。控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），接入高压试验变压器的初级绕组，根据电磁感应原理，以获得所需要的试验高压电压值。按试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。

工频耐压试验装置是根据国家最新电力行业标准而设计的、性能先进的智能耐压试验设备，其安全可靠、功能强大、使用方便、维护简单。用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

ZSYDJ-3KVA/50KV工频耐压试验装置广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。工频耐压试验装置分为一体式装置（30kV以下）和分体式装置两类。控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），接入高压试验变压器的初级绕组，根据电磁感应原理，以获得所需要的试验高压电压值。按试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。

技术要求
1、正常使用条件根据机械行业标准JB/T9641-1999
2、允许运行时间在额定容量和额定电压下，变压器系统能长期连续运行，在此工况下变压器绕组温升不超过65K,用电阻法测量；顶层油温升不超过55K,用温度计法测量；在2倍额定电流下运行5分钟，变压器绕组无变形和热损坏
3、试验变压器的短路阻抗为4%-12%
4、绝缘水平：低压侧外施工频耐压3kV，一分钟不击穿；高压侧感应耐压电压65kV/100Hz，一分钟不击穿
5、局部放电量在70%额定电压下，局部放电量不大于10Pc
6、其它参数满足招标文件技术规格，或JB/T9641-1999
7、控制台控制、保护、显示和测量功能均按招标文件要求
先进技术
1、试验变压器采用分隔油道的方法，可增加耐压击穿强度，减小体积
2、变频调速，升压速率可调，精确升压，误差不超过1%
3、根据试验电流电压关系，系统自动升压，当遇到特别现象时，仪器自动识别被试品绝缘状况，提醒用户停止升压，断开主电路
4、当发生绝缘击穿时，系统速断保护，并瞬间锁定击穿时的电压电流值，保留事故数据
5、试验区内设置红外线报警装置，当有人员误入试验区域内，系统报警，切断电路。

工频耐压试验装置选型表如下：

中试控股工频耐压试验装置产品适用性好，实用可靠，效率高，事半功倍 | 是很多企业以及电力工作者信赖的好伙伴。

中试控股践行“精细制造，深耕技术”产出工频耐压试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

工频耐压试验装置 | 行业专家 | 中试控股

无局放试验变压器日常维护及运输

1、无局放试验变压器应放置在干燥、清洁的场地，不用时应做好防雨、雪、水、尘的防护工作，户外型应做好防雷、防冻、
防撞击工作。

2、对长期放置不用的无局放试验变压器应定期检查设备所有紧固件、绝缘套管及绝缘筒表面的清理工作，查看油位的变化情
况，确认正常方可使用。

3、运输时无局放试验变压器应包装好且用钢丝绳紧固好，此时应注意变压器的装车方式、方向，防止运输时，起步与刹车引
起内部构件窜动、松动、变形(方向根据提供的总装配图来定)，绕组元件的轴向方向垂直于运输工具的行走方向。

世界电压等级最高的1700千伏特高压试验变压器在特变电工新疆输变电科技产业园正式下线，这标志着该产业园已完全具备
生产500千伏、750千伏和1000千伏电力变压器、电抗器的能力，使新疆地区生产的变压器从330千伏跃至世界最高的1000千伏
，实现“三级跳”，迈上世界领先水平。
特变电工新疆输变电科技产业园拥有国际一流的全封闭、超净化1000千伏特高压生产车间和1000千伏特高压变压器试验
大厅，可生产特高压交直流及以下的变压器、电抗器等产品。产业园特高压基地作为国家重点产业振兴和技术改造工程，采
取世界一流标准设计，采用国内外一流的制造及检测装备，全面融入先进的自动化、无人化、数字化、集成化生产手段，基
地的装备、研发、生产及试验能力均达到了世界领先水平，为特高压变压器产品的优越性能及卓越品质提供了保障。
新疆维吾尔自治区中试控股委常委、自治区副主席库热西?买合苏提出席剪彩仪式，并做出重要讲话，他指出：“特变电工新疆
输变电科技产业园特高压基地的落成及特高压产品下线，对于加快推动新疆地区优势资源转换，抢占世界特高压输变电装备
制造业制高点，培育自主创新自我发展能力具有重要意义。希望特变电工不断加大科研攻关力度、自主创新能力建设，充分
发挥输变电科技产业园区的引领、示范和辐射带动作用，以新疆输变电科技产业园特高压基地落成为契机，打造我国西部、
面向中亚、西亚、南亚最大的输变电高新技术产品研发和出口基地。”

一．试验设备组成及工作原理
高压试验变压器是我公司对高压设备进行试验交、直流耐压的专用仪器。该仪器由三部分组成：控制箱、高压试验变压器（
升压变压器）、连接导线。接线原理如图示。

工作原理：将控制箱、高压试验变压器用连接导线按正确的方式连接上，将手轮调回零位，接通电源，控制箱面板绿灯指示
亮，表示电源接通。按下起动按钮，红灯亮，绿灯灭，表示试品已接通，可以升压。转动调压器手轮，均匀而较快地升压，
同时从控制箱指示仪表读取所升高压电电压数据，并记录所升高电压的稳定时间。
二．故障现象
该仪器是自武汉某电子设备厂购得的，曾出现故障，并返厂修理过，后来又出现故障，两次现象相同，表现为：控制箱高电
压指示仪表指示不正常（即不能检测试验时所升高电压数据）。外观初步检查，自耦调压器二次输出正常，电压表无异常，
线路连接正确。
