绝缘工具(手套、靴等)耐压试验方案


    • 品牌:中试所 ▪ 中试控股
    • 湖北电力试验技术研究协会会长单位
    • 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
  • 欢迎来电咨询 027-83621138  联系我们






  • 产品介绍
  • 应用展示
  • 图文集合
  • 质保方针
  • 资料下载

产品简介


一、测试对象及试验要求

绝缘手套的电气特性(V)
型号
额定电压
交流耐受电压(有效值)
1
3000
10000
2
10000
20000
3
20000
30000
绝缘手套的直流耐压值(V)
型号
额定电压
直流耐受电压(有效值)
1
3000
20000
2
10000
30000
3
20000
40000
绝缘鞋(靴)的电气特性 (V)
400
3500
3000~10000
15000
二、工作环境要求
  • 环境温度:-150C –45 0C;
  • 相对湿度:≤90%RH;
  • 海拔高度:  ≤2500米;
三、规范及标准
  • GB10229-88                  《电抗器》
  • GB1094         《电力变压器》
  • GB50150-2006     《电气装置安装工程电气设备交接试验标准》
  • DL/T 596-1996             《电力设备预防性试验规程》
  • GB1094.1-GB1094.6-96 《外壳防护等级》
  • GB2900         《电工名词术语》
  • GB/T16927.1~2-1997  《高电压试验技术》
四、主要技术参数及功能
  • 1.输入电压:AC~220V 50Hz
  • 2.输出电压:0~30kV
  • 3.容 量:3kVA

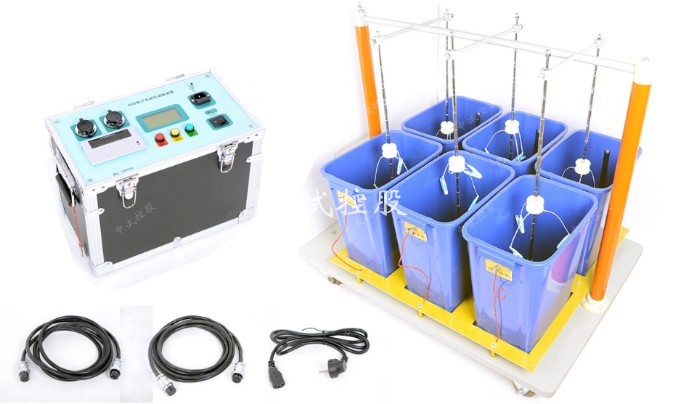

  • 4.测试数量:每次6只  绝缘靴(手套)耐压试验装置
  • 5.测量数据:可显示打印每只被试品电压值;泄漏电流值
  • 6.过流保护;过压保护;自定义时间、电压、泄漏电流值
  • 7.液晶显示,全中文菜单操作,带打印
  • 8.测量准确度:电压±2%(±3个字)电流±2%(±3个字)
  • 9.产品重量:绝缘靴(手套)操作箱:12kg 工频耐压试验台:60kg
五、试验容量的确定
    根据绝缘靴、手套的电气试验要求和试验设备的特性,确定其容量为5KVA/50KV交直流试验变压器及5KVA控制箱,另可配安全附件水阻。
六、系统配置及参
1、5KVA/50KV高压试验变压器   5kVA/50kV
  • 额定容量:5kVA;
  • 最大输出电压:AC50kV  DC70kV
  • 输入电压:2000V;电流:25A
  • 结    构:油浸式、干式、充气式
2、5kVA控制箱       5kVA
  • 测量范围:0~9999 字
  • 测量精度:0.5 %FS ±2
  • 设定方式:面板轻触式按键数字设定 设定值断电永久保存
  • 保护方式:工作异常自动复位,欠压自动复位
  • 电源电压:AC220V ±15%, 50 Hz±2Hz
七、设备成套清单
序号 设  备  名  称 型  号  及  规  格 单位 数量 备注
1 高压试验变压器 5kVA/50kV 1
2 全自动控制箱 5kVA 1
3 测试架   1
4 电源线   1
5 测试线   1
6 地线   1
7 水槽   6
8 保险管 2A 2
9 钢珠   2
10 使用说明书   1
11 合格证   1
12 出厂检验报告   1
13 水阻   1 可选
14 硅堆   1 可选(直流用)
