光伏电站操作流程（电站安装必备）

产品简介

在光伏电站安装过程中，为了顺利完成安装，也为了减少事故的发生，规范操作流程很重要。

电气设备安装准备阶段



在工程的过程中，选派一名精通继电保护专业、懂远动专业、熟悉一次设备的复合型人员为工作负责人，来指挥协调施工全过程。



准备工作应满足以下条件：

一是确定施工的任务，包括施工方案、施工技术交底记录和安全交底记录。



二是施工现场一次设备安装完毕，电缆沟电缆支架安装完毕，现场设置好安全标示牌，做好安全措施。



三是物资准备完成，产品安装前，开箱检查铭牌数据，产品外表应无损坏，还须对照清单查收零部件与携带的文件。



四是标明电缆的编号、起始点、终点、型号准备好；编号管打印完成。



五是在施工前开一次现场会议，讲清工作任务、施工要求和有关注意事项。



电气施工阶段流程



1、设备安装



设备安装包括组件安装、汇流箱的安装、逆变器室设备安装、升压箱变安装、站用箱变安装、引出线高压设备安装、高压柜安装、户外高压设备安装、二次设备安装、监控设备安装、消防报警系统安装、安防监控系统安装、办公自动化设备安装等。



2、电缆敷设



负责人在电缆敷设前对二次图和电缆清册进行认真校核，科学制订计划，尽量减少敷设过程中的交叉穿越。敷设电缆，按照型号相同进行，每敷设一条，在电缆两端挂其相对应的电缆牌。



同时负责人负责检查和记录，防止漏放、错放和重放。每条电缆两端电缆牌要确保统一，电缆的两端的设备一定要正确，并且电缆预留长度满足接线要求即可，不宜过长或过短，造成浪费和带来不必要的麻烦。



在敷设过程中电缆应从电缆盘上端引出，不应使电缆在支架上及地面摩擦拖拉，注意水管口、支架、墙孔刮伤电缆，对电缆进行有效防护。



电缆在电缆井和电缆沟支架上的固定，要统一绑扎材料，绑扎手法，确保电缆在沟内整齐美观。



敷设完毕后负责人尽快进行最后复核，无误后可清理电缆沟，盖回电缆沟板，防止外力破坏电缆和减少施工现场的不安全因素。



3、制作电缆头



首先按照图纸确定电缆的接线位置，按顺序排好电缆，量好接线高度。剥电缆外皮和电缆头屏蔽层焊接接地线的时候严防切伤、烫伤芯线，以至损坏绝缘。电缆头要用长6cm、大小适中的热缩管套住，且高度一致。



4、接线



确定电缆顺序，剥除芯线部分绝缘层，接线完毕后套上编号管，最后检查、记录。注

意在校线时所有线芯必须与设备断开，线芯之间无接触。



校线完毕插上编号管后注意其保护，一般将芯线头弯曲，以防编号管丢失。



盘柜、端子箱等电缆接线时，电缆牌和电缆的绑扎位置、方式、电缆芯弯曲路径进行统一，接线应排列整齐，固定牢固，芯线应按垂直或水平有规律地配置，应从上到下顺序排列，尼龙扎带绑扎高度要一致，每个端子的一侧接线宜为1 根，不得超过2 根。对于插接式端子，不同截面的两根导线不得接在同一端子上。



5、检查恢复



接线完成后，将所有芯线从端子排上断开进行一次校线，并随校随恢复，注意回路的接地，还要特别注意对CT、PT 回路的紧线，确保CT 回路无开路、PT 回路无短路。

通讯线屏蔽层可靠接地; 各通讯端口可靠保护; 交流电源接地正确。屏上各标签框完整准确。



任一元件应有明显标识: 控制保护屏上压板、开关、指示灯及装置名称标签; 控制保护屏后空气开关标签; 电度表屏上标签; 交流屏上空气开关标签; 直流屏上空气开关标签框; 各屏后端子排按单位做标识; 在计算机通讯线的插头上做标识标明用途。



最后做好盘柜等的电缆口封板、填堵防火型有机堵料和接地安装。屏蔽接地线按一定长度编织，压接线鼻大小适中且焊锡牢固，端部用热缩管套好，盘柜间的连接要用多股软铜线，并与地网可靠连接。

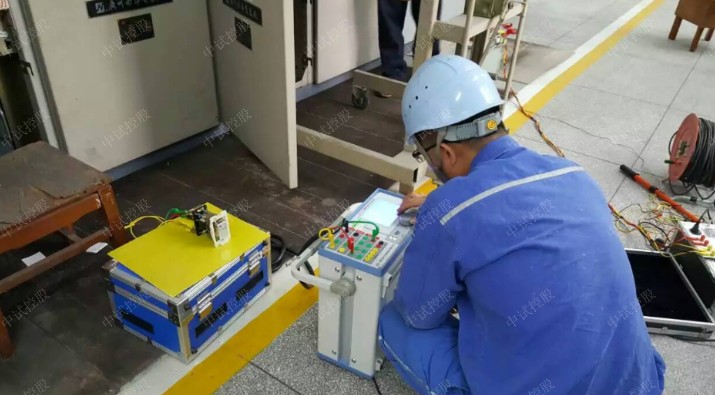

电气调试



1、前期准备阶段



了解一次主接线, 各间隔实际位置及运行状态; 进行二次设备外观检查, 主要有装置外观是否损坏, 屏内元件是否完好, 接线有无折断、脱落等;



检查各屏电源接法是否准确无误, 无误后对装置逐一上电, 注意观察装置反应是否正确, 然后根据软件组态查看、设置装置地址; 连好各设备之间通讯线, 调试至所有装置通讯正常, 在后台机可观察装置上送数据。



2、调试阶段



这个阶段包括一次、二次系统的电缆连接、保护、监控等功能的全面校验和调试。首先检查调试一次、二次系统的电缆连接:



（1）开关控制回路的调试



（2）断路器本身信号和操动机构信号调试



3、开关量状态以及在后台机上的显示



逐一拉合一次侧断路器、刀闸, 查看后台机SOE 事件名称、时间是否正确, 断路器、刀闸状态显示是否正确。若状态与实际相反,是断路器、刀闸辅助触点常开、常闭接反。



此时, 可通过更改电缆接线或后台机遥信量组态改正, 但改后台机遥信量特性组态“常开”为“ 常闭”时, 在调度端也应做相应改动。



4、主变压器本体信号的检查



（1） 主变压器本体瓦斯、温度、压力等信号在后台机上显示的SOE 事件名称、时间是否正确;



（2）查主变压器分接头档位和调节分接头过程在后台机显示是否正确。



（3）查变压器温度在后台机显示是否正确。



5、二次交流部分的检查



（1）用升流器在一次侧对A, B, C 三相分别加单相电流,



（2）用调压器在PT 二次侧A, B, C 三相分别加单相电压57 V 。

光伏列阵



1、核实所有汇流箱的保险丝是否被取出，并且检查汇流箱盒子的输出端没有电压存在。

2、目测光伏组件和配电盘之间的任何插座和连接器是否处于正常工作状态

3、检查电缆的无应力夹具是否安装正确、牢固。

4、目测所有光伏组件是否完好无损

5、检查所有的线缆是否整齐、固定完好

接地电阻的测试



测量各接地体的接地电阻，箱（柜）体及金属基础等接地可靠。

直流侧检测



1、检查每个光伏组件开路电压是否正常（施工中进行）；

2、检查集线箱各组串输入输出电压是否正常；

3、检查逆变器输入直流电压是否正常；

4、测量直流正负两侧对地电压是否异常；

监控系统调试



1、检查各传感设备接口、通讯线路连接是否正常；

2、检查数据采集器和各类传感器的电源线是否接好；

3、检查太阳辐射仪上罩盖是否揭开；

4、检查逆变器和负载检测电能表的通讯接线是否正确；

5、启动监控系统，观察各监测数据是否正常，如某些数据不能获取，重启监控系统和该传感设备。

光伏项目试运行



1、调试时，首先对一台逆变器进行并网操作；

系统测试实验



1、检查并确保光伏阵列完全被阳光照射并且没有任何遮荫。

2、如果系统没有运行，那么打开系统运行开关让它运行15分钟，然后再开始系统性能测试。

3、用一种或两种方法进行太阳辐射照度测试，并且将测试值记录下来。用最高辐射值除以1000瓦/平方米，得出的数据为辐射比。

4、将光伏组件的输出功率汇总记录这些值，然后乘以0.7，就得到预期交流输出的峰值。

5、通过逆变器或系统仪表记录交流输出，并将这个值记录下来。

6、用交流测量功率值除以当时的辐射比值，将这个值记录下来。这个“交流修正值”是光伏系统的额定输出功率，他应该高于交流估算值的90％或者更多，如果低于交流估算值的90％，说明这个光伏系统有遮荫、组件表面脏、连线错误、保险丝损坏、逆变器不能正常运行等问题。
