电力知识:接地摇表与绝缘摇表的原理与使用

产品简介

一、接地摇表

1、接地摇表原理

测量接地电阻通常使用接地摇表，接地摇表的工作原理采用的是交流电桥，因此摇表的输出是交流电。这主要是因为接地电阻测量过程中，被测接地导线和地之间会形成电池，用直流测量会造成误差，同时直流电通过时也会使接地导体产生极化，增加接触电阻。

2、接地摇表的使用

接地摇表有两种，一种是3个端子，E、P、C，将E接被测接地体，P接电位探针，C接电流探针。另一种有4个端子，C2、P2、P1、C1，将C2、P2短接后接到被测接地体，P1接电位探针，C1接电流探针。

2、接地摇表的测量：

①用最短的专用导线将接地体与接地测量仪的接线端“E1”（三端钮的测量仪）或与C2、P2”短接后的公共端（四端钮的测量仪）相连。

②用最长的专用导线将距接地体40m的测量探针（电流探针）与测量仪的接线钮“C1”相连。

③用余下的长度居中的专用导线将距接地体⒛m的测量探针（电位探针）与测量仪的接线端“P1”相连。

3）将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。

4）将“倍率标度”（或称粗调旋钮）置于最大倍数，并慢慢地转动发电机转柄（指针开始偏移），同时旋动“测量标度盘”（或称细调旋钮）使检流计指针指向中心线。

5）当检流计的指针接近于平衡时（指针近于中心线）加快摇动转柄，使其转速达到120r／min以上，同时调整“测量标度盘”，使指针指向中心线。

6）若“测量标度盘”的读数过小（小于1）不易读准确时，说明倍率标度倍数过大。此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使指针指向中心线上并读出准确读数。

7）计算测量结果，即R地＝“倍率标度”渎数ד测量标度盘”读数。


普通用的接地电阻测试仪上有三根线:短的黄绿线(带接地符号桩)接被测物,其旁一桩接20米线连接该距探棒,第三桩接40米线连接该距探棒.尽量三点成直线且与被测物垂直(远离被测物的空地.插探棒处不要很干燥,应可有效导电.

  把摇表搁稳在方物上(如砖块),否则手指要被地面擦伤.用左膝压住表,左手控大转盘,右手转摇把,摇速约120周/min,转动大转盘使指针稳停在中间,如打好1x几,大转盘的一格就是几,先打大倍数预测,再打小倍数.

  如打好1x0.1,大转盘上被箭头对准的数是2.2,电阻值就是为0.22欧.以上是三线测量,如被测物需同时测二点(如输电铁塔),就成四线测量,将带接地符号桩的短接片拿掉,各接一根黄绿线到二根塔基.其余一样.

二、绝缘摇表

1、绝缘摇表原理

测量绝缘电阻通常使用兆欧摇表，兆欧摇表与万用表不同，兆欧表内电源采用能产生数百伏到数千伏电压的手摇发电机，表的电压等级有：500、1000、2500、5000V。低压电气设备一般采用500V等级的表测量。兆欧摇表内的发电机一般均发出交流电，经过整流后变为直流输出。

与摇表表针相连的有两个线圈，一个同表内的附加电阻R串联；另一个和被测电阻R串联，然后一起接到手摇发电机上。当手摇动发电机时，两个线圈中同时有电流通过，在两个线圈上产生方向相反的转矩，表针就随着两个转矩的合成转矩的大小而偏转某一角度，这个偏转角度决定于两个电流的比值，附加电阻是不变的，所以电流值仅取决于待测电阻的大小。

2、绝缘摇表的选用原则

（1）额定电压等级的选择。一般情况下，额定电压在500V以下的设备，应选用500V或1000V的摇表；额定电压在500V以上的设备，选用1000V~2500V的摇表。

（2）电阻量程范围的选择。摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。所以在选表时应使被测设备的绝缘电阻值在准确测量区域内。

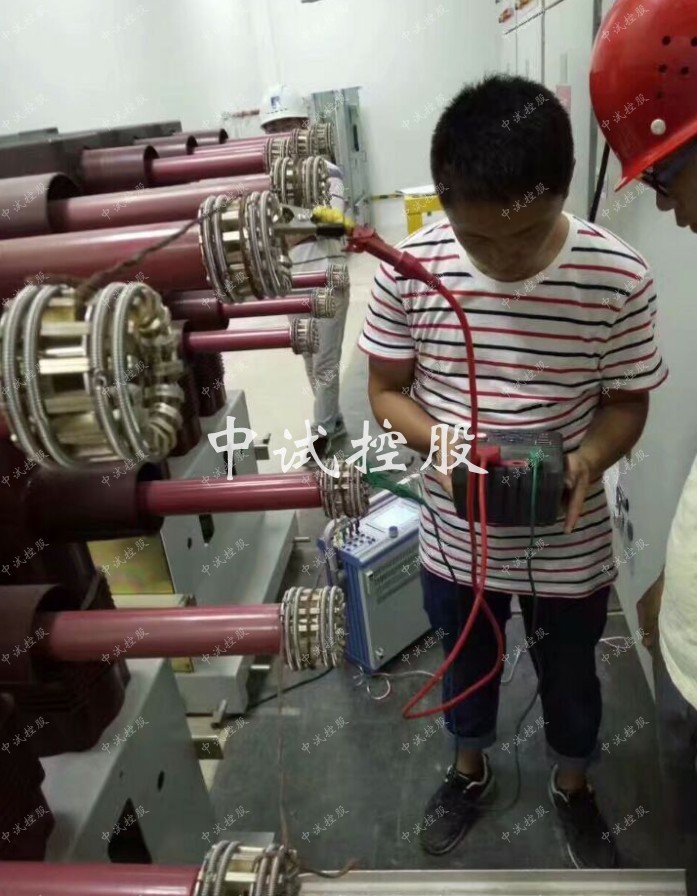

3、绝缘摇表的使用

（1）校表。测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。

（2）被测设备与线路断开，对于大电容设备还要进行放电。

（3）选用电压等级符合的摇表。

（4）测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。

（5）拆线放电。读数完毕，一边慢摇，一边拆线，然后将被测设备放电。放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电）。

4、摇表的测量步骤

摇表的使用分为以下几个步骤：

（1）被测设备的停电，验电，放电；

（2）根据被测设备选择合适的摇表；

（3）对摇表进行检查，它又分为断路检查和短路检查，断路是两表笔不接触，匀速转动摇柄，指针指向无穷大；短路检查是匀速转动摇柄，两表笔接触，指针指向零点；

（4）先将E段接地，匀速转动摇柄，达到每分钟120转，再将L段接如线路；

（5）测量完毕，放电。

5、摇表的注意事项

（1）禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。

（2）摇测过程中，被测设备上不能有人工作。

（3）摇表线不能绞在一起，要分开。

（4）摇表未停止转动之前或被测设备未放电之前，严禁用手触及。拆线时，也不要触及引线的金属部分。

（5）测量结束时，对于大电容设备要放电。

（6）要定期校验其准确度。
