10kV变压器为例,绕组变形检测怎样才是示范操作?


    • 品牌:中试所 ▪ 中试控股
    • 湖北电力试验技术研究协会会长单位
    • 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
  • 欢迎来电咨询 027-83621138  联系我们






  • 产品介绍
  • 应用展示
  • 图文集合
  • 质保方针
  • 资料下载

产品简介

变压器是电力系统中不可缺少的重要仪器,在变压器检修或运输时可能会造成变压器绕组变形,同时变压器在试验过程中也可能发生匝间、相间短路等。中试电力根据根据国标DL/T 911-2016《电力变压器绕组变形的频率响应分析法》自行研发生产的变压器绕组变形测试仪能有效检测变压器是否发生变形,及匝间,相间问题,并能已二维或三维两种模式显示。



根据绕组在不同频率的电压下,绕组的线性电阻、容抗、感抗发生变化,由此可以根据由容抗、感抗造成的曲线变化得出绕组是否发生变形。

仪器严格按照规程,线性扫频分布在(1kHz)~(2MHz),分段扫频测量为(0.5kHz)~(1000kHz)。

仪器采集控制采用高速、高集成化微处理器,具有高灵敏度,精确有力。

示例

我们以10kV变压器为例:

接线法式

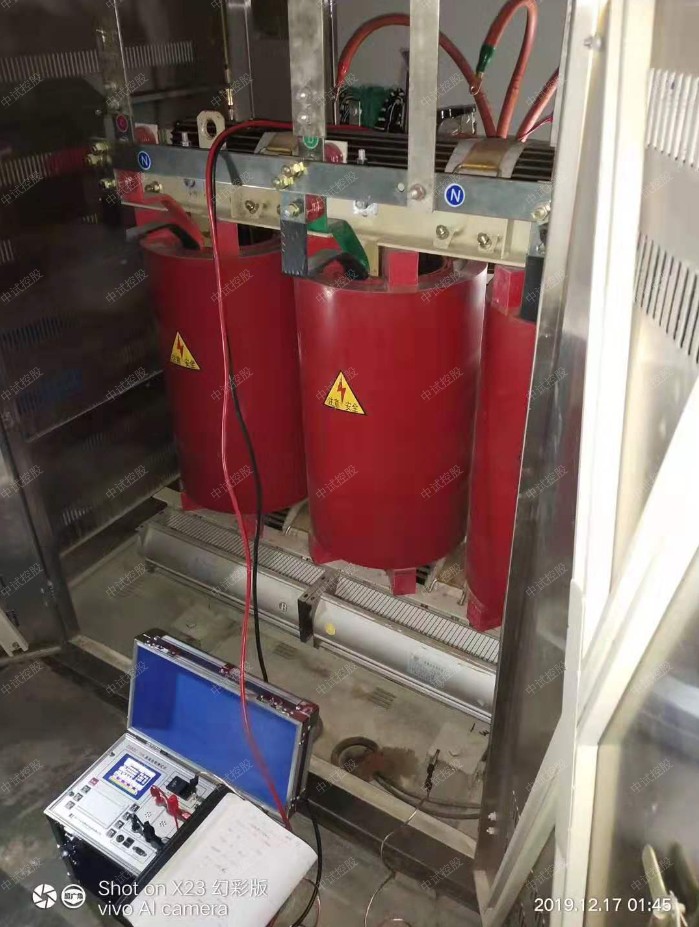

首先将橙、蓝、绿三色线与仪器背面三色端对接(橙色为激励端,蓝色为参考端,绿色为响应端),USB连接线连接到以装好运行软件的电脑或笔记本端上,测试线的另一端橙色和绿色线已和为一根线。并连接到黄色钳夹上,蓝色测试线与蓝色钳夹连接。两个钳夹另一尾端串联到变压器接地端并接地。黄色钳夹接低压侧O点,蓝色钳夹接低压侧A点。

至此我们接线完成。如图

接线图

仪器操作

先打开主机电源,在电脑中进入生产厂家自带的绕组变形程序,之后进行参数设置,查看变压器高低分接档位并输入,输入当前油温和环温。


绕组类别及连接类型已被试变压器铭牌数据为准。也能自定义扫描频率,选着“自定义扫描频率”,就可以自定义测量开始频率和结束频率,扫描频率范围可以设为 1kHz-2000kHz。

为了满足客户需求,华天电力同时生产了1kHz-2000kHz的频率范围。

设置完成后,就可以点击开始测量了。

仪器会自动进行扫描,横坐标和纵坐标分别代表频率和分贝值。屏幕右上角并以数字形式显示。测量完成后仪器会自动保存,测量完A相后,可以换线到B相,仪器测量点会自动切换到B相,并直接点击测量,同理在测量C相,当3相全部测量完成后仪器会自行分析测试结果。

点击屏幕右下方分析测试报告仪器会出现分析结果,到此整个试验完成。

注意事项

为保证仪器测量准确性需注意:

1.当变压器刚退出运行时需要散热,但再试验时需要终止人为散热,避免由于温差造成测量数据的不准确性。

2.仪器在测试是需要预热15分钟,在冬天或环温偏低时需要适当延长预热时间,保证测量准确性。

3.试验前应将变压器套管引线全部拆除。
