电力导读：直流高压发生器怎么用及使用注意事项等事项说明，直流高压发生器是(简称:直高发)电力预防性试验设备中比较常见的直流耐压装置，直流高压发生器可用于电力电缆的直流耐压试验，用来检查电缆的绝缘性能，但是，随着电力预防性试验的研究发现，直流状态下检查绝缘性能并不完善，相对于串联谐振试验装置一类的交流耐压设备，直流高压发生器反而对电缆的隐性破坏更大，慢慢的直流高压发生器的使用范围受到一定程度的局限，现阶段，直流高压发生器主要用于测量氧化锌避雷器的泄露电流或者是充当直流电源。对于直流高压发生器的知识，大家是否想要了解更多呢？下面中试电力就来为大家介绍直流高压发生器怎么用？使用中的注意事项、直流高压发生器的技术特点、控制面板说明、常见故障及解决办法、运输贮存、保养方法。一起来看看吧！

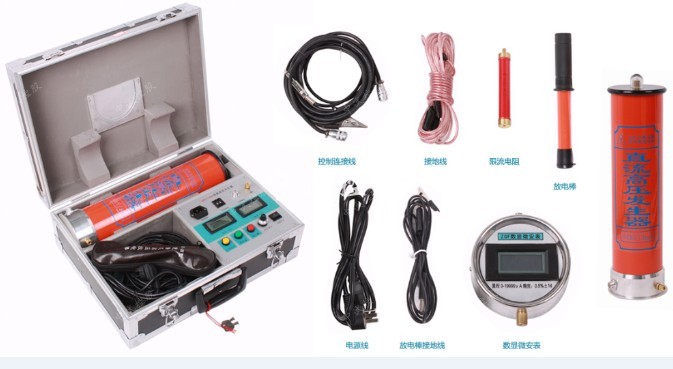

本文以ZGF-200kV/2mA直流高压发生器为例，来给大家简单讲解直流高压发生器怎么用。
仪器接线：
1、试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。
2、将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用DHV专用接地线。
3、电源开关放在关断位置并检查调压电位器应在零位。过电压保护整定值一般为试验电压的1．1倍。
4、空载升压验证过电压保护整定是否灵敏。
5、接通电源开关，此时红灯亮，表示电源接通。
6、按绿色按钮，则绿灯亮，表示高压接通。
7、顺时针方向平缓调节调压电位器，输出端即从零开始升压，升至所需电压后，按规定时间记录电流表读数，并检查控制箱及高压输出线有无异常现象及声响。
8、降压，将调压电位器回零后，随即按红色按钮，切断高压并关闭电源开关。
9、对试品进行泄漏及直流耐压试验。在进行检查试验确认试验器无异常情况后，即可开始进行试品的泄漏及直流耐压试验。将试品、地线等联接好，检查无误后即打开电源。
10、升压至所需电压或电流。升压速度以每秒3—5kV试验电压为宜。对于大电容试品升压时还需监视电流表充电电流不超过试验器的最大充电电流。对小电容试品如氧化锌避雷器、磁吹避雷器等先升至所需电压(电流)的95％，再缓慢仔细升至所需的电压(电流)。然后从数显表上读出电压(电流)值。如需对氧化锌避雷器进行0.75UDC—1mA测量时，先升至UDC1mA电压值，然后按下黄色按钮，此时电压即降至原来的75％，并保持此状态。此时可读取电流。测量完毕后，调压电位器逆时针回到零，按下绿色按钮。需再次升压时按绿色按钮即可。
11、试验完毕，降压，关闭电源。
中试电力直流高压发生器控制面板说明
1、电源开关。
2、220V交流电源带保险输入插座。
3、五芯电缆输出插座，通过七芯电缆与倍压筒相接。
4、接地柱。
5、数显电压表：显示输出直流高压。
6、数显电流表：显示输出直流总电流(略大于高压微安表的读值)。
7、时间继电器：耐压试验时使用于计时。
8、高压指示灯：高压灯亮时可输出高压。
9、回零指示灯：回零灯亮时指示调压电位器没有回到零位。
10、过压指示灯：过压灯亮时表示输出电压已超过设定输出电压。
11、过流指示灯：过流灯亮时表示输出电流超过设定输出电流或被试品已击穿。
12、输出电压设定电位器：设定输出电压，试验前先按下设定按钮，调此电位器可设定输出电压高值并显示。
13、流设定电位器：设定输出电流值，试验前先按下设定按钮，调此电位器可设定输出电流并显示。
14、调压电位器：升压前必须先回到零位，回零灯灭，高压灯亮后方可升压，否则无高压输出。
15、复位按键：关闭输出和仪器复位。
16、0.75U按键：用于当前电压的0.75倍输出。
17、设定按键：按下此键可显示设定电流和电压值。
18、定时按键：按下此键可启动计时，试验时必须先设定好时间，再按此键。
中试电力直流高压发生器的技术特点
1、体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用，是新世纪最理想的可靠产品。
2、采用最先进技术、工艺制造，率先应用最新的PUM智能脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件，利用智能技术提智能率，频率高达40kHz，从而使输出高压稳定度更高，波纹系数更小。
3、首家采用计算机控制技术，在大屏幕的LCD显示器上显示输出直流高压电压、电流、过压整定、计时、接地及各种保护信息。
4、首创智能接地不良保护及报警功能(接地不良不能升压)，测压回路断线保护(高压测量回路断线仪器不能升压)，急停按钮，大大提高了操作人员在作业过程中安全性。在特殊情况下还可解除接地不良保护报警功能(如采用发电机作为电源或现场接地不良但仍可试验的情况下。)精度高、测量准确。电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为0.1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
5、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高，并设计有粗调和细调功能。电压调节精度优于0.1%，电压、电流测量误差小于1.0%，脉动因数优于0.5%。
6、增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键，在做避雷器试验时，当电流升到1000uA时、就打开0.75的按钮，这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压的旋钮回到零位上，同时将细调电压旋钮回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它的试验。
7、倍压筒可分节结构，现场使用，灵活方便，一机多用，经济实惠。
8、倍压筒体用德国技术研制;中频变压器经有关专家特殊设计，体积小、容量大。倍压筒体底座内藏△-Y撑脚，即使用时展成Y形，支撑稳定方便，装箱时缩成△形，藏在底座内。
中试电力直流高压发生器使用中的注意事项
1、操作箱和倍压筒必须可靠接地。
2、高压输出接线须牢固，试验时防止高压引线脱落，对地直接放电损坏仪器。
3、高压试验时周围物体及人员必须保持足够的安全距离。
4、试验完毕，用放电棒对被试品高压端放电(禁止直接放电)，待试品充分放电后才允许进行高压引线的拆除和换接。
5、两次试验的间隔时间（指断电时间）不应少于5分钟，以保证仪器能得到充分的散热。
6、定期校验电压和电流表，确保仪器精度。
7、仪器应注意防震、防潮、防尘、防腐。
中试电力直流高压发生器常见故障及解决办法
故障一：已经打开电源开关，但数显表不显示
解决办法：查验直流高压发生器所有的电源线和保险管，如果是保险管有损坏则更换新保险管，注意要按照旁边标注的安培数。
故障二：已经打开电源开关并且数显表显示，但高压显示灯不工作，加不了高压。这种故障一般又可分为两种情形：
1、由于一些旋钮没有转回零位导致回零灯亮起。
2、由于断线保护或接地保护导致其它灯亮起
解决办法：
（1）将直流高压发生器的微调旋钮和高压输出调整钮朝逆时针方向旋回至零位上，回零灯灭就可以加高压了。
（2）选择可靠的地线并接好，关掉电源，将直流高压发生器重新启动。
（3）接好高压塔与控制箱之间的电缆后，关掉电源，重新启动直流高压发生器。或焊接好电缆线两端的焊接头，先关闭电源，再将其重新启动。
（4）重新焊好控制箱内断开的线头，将电源关闭，然后重新启动。
故障三：机器其它工作正常，但还没升至额定输出电压就开始启动保护了。这种故障也可分为两种情形：
1、过流灯亮起。
2、过压灯亮起。
解决办法：
（1）将电源关闭，重新启动直流高压发生器，注意这次要降低其升压速度
（2）将过压保护整定旋钮朝顺时针方向转到最大处，关掉电源，重新启动机器。
故障四：所有故障显示灯均亮起
解决办法：先解决试品本身故障，然后重新启动直流高压发生器。
故障五：解决试品故障之后，故障显示灯仍然亮起，无法加上高压。
解决办法：关闭直流高压发生器的电源开关，重新启动，就能够升压了。
故障六：电压表数字波动很大
解决办法：把断开的航空插头、7脚屏蔽网头以及中心屏蔽线头焊好。
中试电力直流高压发生器的运输贮存
1、设备需要运输时，建议使用中试电力仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。
2、设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许最高堆码层数为二层。
3、运输设备途中，仪器面板应朝上。
4、设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。
5、设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。
中试电力直流高压发生器保养方法
1、半年更换一次液压油并清洗油箱，用油必须采用推荐的型号；
2、气炎热时经常检察（当油温≥45度）冷却装置是否自动启动。（冷却水温必须低于30度）
3、在清洗油箱的同时清洗空气滤清器；天
4、经常检查直流高压发生器的滤油器信号灯，信号灯一亮（同时蜂鸣器会响），立即清洗油过滤器；
5、按规定需要给设备机械传动部分各润滑点注油；
6、经常观察液体状况，液位接近下限时请及时往油箱里补充推荐使用的液压油；
7、经常检查各处防尘装置，发现破损或连接松动，应及时处理，以防沙尘混入，损坏设备。
