土壤电阻率测试仪操作方法
- 品牌：中试所 ▪ 中试控股
- 湖北电力试验技术研究协会会长单位
- 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
- 欢迎来电咨询 027-83621138 联系我们
- 产品介绍
- 应用展示
- 图文集合
- 质保方针
- 资料下载
产品简介

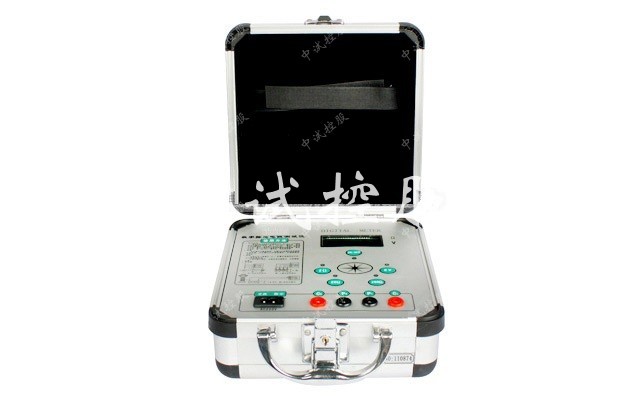

电力为您导读：土壤电阻率测试仪操作方法，土壤电阻率测试仪是结合新的防雷接地电阻检测标准，专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的，测试电流达20mA，采用数字及微处理技术，精密4线法、3线法和简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，自动识别干扰并选择测量频率，使干扰的影响最小化，提供更加准确的接地电阻值。具有独特的抗干扰能力和环境适应能力，重复测试一致性好，确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。
1．基本操作
旋转FUNCTION功能旋钮实现开关机，旋钮指示“OFF”位置关机。本仪表开机后15分钟自动关机，自动关机后将功能旋钮转到“OFF”位置，重新开机。
开机后，如果LCD显示电池电压低符号“”，表示电池电量不足，请依照说明给电池充电。电池电力充足才能保证测量的精度。
开机后，按“ ”键可以开启或关闭背光，背光功能适合于昏暗场所。每次开机默认背光关闭。
开机后，将FUNCTION功能选择旋钮旋至相应的位置,短按“AL”键可以开启或关闭报警功能，长按“AL”键(约3秒)进入报警临界值设定，按“ ”或“ ”键改变当前数字大小，短按“AL”键移动光标，再长按“AL”键保存退出。当测量值大于报警临界设定值并已开启报警功能，仪表将闪烁将显示“ ”符号，并发出“嘟--嘟--嘟--”报警声。
在测试模式下，短按“MEM”键锁定当前显示数据，显示“HOLD”、“MEM”符号，并自动编号存储，若存储已满，仪表显示“FULL”符号。再按“MEM”键解除锁定。
在测试模式下，长按“MEM”键(超过3秒)进入数据查阅，按“ ”或“ ”键以步进值为1选择查阅数组号，一直按住“ ”或“ ”键以步进值为10选择查阅数组号，当前组数为接地电阻数据或土壤电阻率数据时，按“SET”键查阅rC、rP 和a值，再按“MEM”键退出查阅。
查阅时若无存储数据，LCD显示“- - - -”。
在数据查阅状态下，按“CLR”键进入数据删除，按“ ”或“ ”键选择“no”或“yES”， 选“no”再按“MEM”键不删除并返回数据查阅状态，选“yES”再按“CLR”键删除所存数据，删除后LCD显示“----”。数据删除功能是一次性删除所有存储数据，删除后不能再恢复，请谨慎操作。
仪表所存数据可以上传电脑。连接好电脑与仪表的USB通讯线，仪表开机，运行数据软件，若软件显示串口打开并连接成功，即可以读取存储的历史数据，上传电脑并保存。
数据软件具有历史数据读取、查阅、保存、打印等功能。
2．测试
四线精密测试接地电阻
在测试接地电阻时，先确认接地线的对地电压值，即C(H)与E或P(S)与ES的电压值必须在20V以下，若对地电压在5V以上，仪表显示NOISE符号，此时接地电阻的测量可能会产生误差，此时先将被测接地体的设备断电，使接地电压下降后再进行接地电阻测试。
四线测试：四线法测试能消除被测接地体、辅助接地棒、测试夹、仪表输入接口(通常有污垢或生锈)表面之间的接触电阻对测量的影响，能消除线阻变化对测量的影响，优于三线测试。
从被测物体起，一般间隔5m～20m，分别将P(H)、C(H)辅助接地棒呈一条直线深埋入大地，将接地测试线(黑、绿、黄、红)从仪表的E、ES、P(S)、C(H)接口对应连接到被测接地极E、辅助电压极P(S)、辅助电流极C(H)上。
被测接地体E到电流极C(H)之间的距离，应至少是被测接地体埋入地下深度(h)的5倍，或者是被测接地体埋入地下电极长度(d)的5倍。
测量复杂接地系统的总接地电阻，其d的距离为该接地系统最大对角线的距离。
测试时，测试线不能相互缠绕在一起，否则可能影响测试精度。
对于多点独立接地系统或大地网接地系统，用户自行选用更长的测试线即可，电极间距大于被测试地网最大对角线长的5倍即可。
R=r1∥r2∥r3∥r4∥r5∥r6∥…∥rn(r1…rn都是独立接地点)
R——仪表读数，整个接地系统的总接地电阻值；
r1…rn——都是独立接地点，在地面下各接地体没有连接在一起；
rC——辅助电流极C(H)的对地电阻；
rP——辅助电压极P(S)的对地电阻；
n——独立接地点的数量，点数越多，R值越小。
连接好测试线后，先将FUNCTION功能选择旋钮旋至“REARTH”位置，进入接地电阻测试模式，按一下“TEST”键开始测试，测试过程中有倒计数指示及测试进度棒图指示，测试完毕后显示稳定的数据，即被测接地体的接地电阻值R。
测试完毕后，再按一下“SET”键可以查看辅助电流极C(H)与辅助电压极P(S)的接地电阻值rC、rP，rC、rP值显示完后自动返回显示被测接地电阻值R。
被测试接地电阻值为2.205Ω，仪表已存8组数据；辅助电流极C(H)的接地电阻rC为0.36kΩ；辅助电压极P(S)的接地电阻值rP为0.27kΩ。
三线测试接地电阻
三线测试：短接仪表的ES、E接口，即为三线测试，仪表操作与四线测试相同。三线测试不能消除线阻变化对测量的影响，也不能消除仪表与测试线间、测试线与辅助接地棒间接触电阻变化对测量的影响，测量时还需去除被测接地体表面的氧化层。
二线简易测试接地电阻
二线测试：此方法是不使用辅助接地棒的简易测量法，利用现有的接地电阻值最小的接地极作为辅助接地极，使用2条简易测试线连接(即C(H)-P(S)接口短接、E-ES接口短接)。可以利用金属水管、消防栓等金属埋设物、商用电力系统的共同接地或建筑物的防雷接地极等来代替辅助接地棒C(H)、P(S)，测量时注意去除所选金属辅助接地体连接点的氧化层。接线如下图，仪表操作同四线测试。
选用商用电源系统接地作为辅助接地极测量时，必须先确认是商用电源系统的接地极，否则断路器可能启动，有危险。
采用简易二线法测量接地电阻，尽量选择re值小的接地体作为辅助接地极，这样仪表读数才更接近真实值。测量时请优先选择金属水管、金属消防栓作为辅助接地极。
简易法测量接地电阻，其仪表读数为被测接地体的接地电阻值与商用接地体的接地电阻值之和，即：R=RX＋re
其中： R——为仪表读数值；
RX——为被测接地体的接地电阻值；
re——为商用电力系统等共同接地体的接地电阻值。
那么，被测接地体的接地电阻值为：RX=R－re
土壤电阻率测试
土壤电阻率ρ是决定接地体接地电阻的重要因数。不同性质的土壤，固然有不同的土壤电阻率，就是同一种土壤，由于温度和含水量等不同，土壤电阻率也会随之发生显著的变化。因此，为了在进行接地装置设计时有正确的依据，使所设计的接地装置更能符合实际工作的需要，必须进行土壤电阻率的测量。
土壤电阻率用四极法(温纳法)进行测量。
根据公式ρ=2πaR(Ωm)计算土壤电阻率ρ，单位为Ωm，其中：
a——电极间距；R——P(S)-ES电极间土壤的电阻。
四极法(温纳法)：按连接测试线，注意辅助接地棒间的间距及埋入深度，分别将C(H)、P(S)、ES、E辅助接地棒呈一条直线深埋入大地，将接地测试线(红、黄、绿、黑)从仪表的C(H)、P(S)、ES、E接口开始对应连接到被测C(H)、P(S)、ES、E辅助接地棒上。
根据温纳法确定测量土壤电阻率的值约为两个接地棒间的距离a深度处的土壤电阻率,可通过改变a值来检查土壤均质性，从而设计合适的接地电极。
辅助接地棒的间距设置：连接好测试线后，先将FUNCTION功能选择旋钮旋至“ρEARTH”位置，进入土壤电阻率测试模式，长按“SET”键(约3秒)进入辅助接地棒的间距设置，短按“SET”键移动光标，按“ ”或“ ”键改变当前数字大小(a值范围:1m～100m)，再长按“SET键保存设定的a值，并返回土壤电阻率测试模式。
设定完a值后，在土壤电阻率测试模式下，按“TEST”键开始测试，并倒计数显示测试进度，完成测试后显示稳定的土壤电阻率值。
如下图，被测量土壤电阻率为53.38Ωm，已存157组数据，按一下“SET”键显示辅助电流极C(H)的接地电阻值rC和辅助电压极P(S)的接地电阻值rP，显示完后自动返回显示被测量土壤电阻率ρ。
交流电压测试
交流线路电压测试不能操过100V。
连接P(S)、ES接口测试商用交流电压，无需连接C(H)、E接口。
交流电压测试，指一般的商用交流电压测试，注意区别接地电压，本仪表可以用于测试100V以下的交流线路电压。
参见下图：先将测试线与仪表的P(S)、ES接口连接，再将测试线接入被测线路，都连接好后，将FUNCTION功能转换旋钮切换至“EARTH VOLTAGE”位置开始测试，LCD显示测试结果。
接地电压测试
接地电压测试时需要使用1根辅助接地棒。
仪表只要通过测试线和辅助接地棒与大地有连接，仪表接口的其他测试线就不能接入商用电源的L、N线中，否则引起漏电，断路器可能启动，有危险。
接地电压测试不能超过100V。
不能用于商用电压测试，否则会损坏仪表。
接地电压：即电气设备发生接地故障时，接地设备的外壳、接地线、接地体等与零电位点之间的电位差，接地电压就是以大地为参考点，与大地的电位差，大地为零电位点。
接地电压测试时需要使用一根辅助接地棒，注意与商用交流电压测试的区别。仪表、辅助接地棒、测试线都连接好后，将FUNCTION功能转换旋钮切换至“EARTH VOLTAGE”位置，开始测试接地电压，LCD显示测试结果。
