1.概述

光伏电站以每1个光伏发电单元与1台1000kVA/35kV箱式升压变电站组合;
6台35kV箱式升压变电站在高压侧并联为1个联合单元,共4个35kV联合单元进线回路,经35kV电缆接入35kV高压开关室,经汇集母线接入临时110kV升压站。

2.编制依据

<电气设备交接试验标准>GB50150—2006

设备制造厂技术文件

3.箱变主要试验项目

(1)变压器变比及连接组别测试

用变比电桥测量变压器的变比,操作过程繁琐,测量范围狭窄,已经不适应现代测量的快节奏、高效率的要求。为此,中试电力生产的变压器变比组别测试仪体积小,重量轻,精度高,稳定性好。本全自动变比组别测试仪采用了大屏幕汉字显示、菜单操作,界面友好。变比组别可一次测完。该变压器变比组别测试仪是电力工业部门的理想测试仪器。

检查箱变所有分接头的电压比,箱变有5个档位,对5个档位分别进行切换测量,其变比允许误差不大于额定分接头位置时的±0.5%,测量完毕将档位恢复到设计要求档位。

变压器的接线组别必须与设计要求及名牌上的标记和外壳上的符号相符

(2)直流电阻测试

变压器的直流电阻,与同温下出厂实测值比较不大于2%,箱变有5个档位,对5个档位高压测分别进行直流电阻测量,低压有2组线圈也分别进行测量,测量完毕后将档位恢复到设计要求档位。

10A直流电阻测试仪是变压器在交接、大修和改变分接开关后,必不可少的试验项目。在通常情况下,用传统的方法(电桥法和压降法)测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况,缩短测量时间以及减轻测试人员的工作负担,中试电力生产的直流电阻测试仪采用全新电源技术,具有测量迅速、体积小巧、使用方便、测量精度高等特点。是测量变压器绕组以及大功率电感设备直流电阻的理想设备。此直流电阻测试仪符合DL/T845.3-2004以及国家标准GB6587《电子测量仪器环境试验总纲》及GB6593《电子仪器质量检定规则》的要求。

(3)绕组绝缘电阻测试

高压对地测量用5000V兆欧表进行绝缘检查,低压对地测量用1000V兆欧表进行绝缘检查,高压测对低压测用5000V兆欧表进行高低压线圈绝缘检查。

绝缘电阻测试仪由中大规模集成电路组成。本表输出功率大,短路电流值高,输出电压等级多(有四个电压等级)。工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极,从而产生一个从E到L极的电流,经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。

(4)交流工频耐压

根据要求对变压器高低压测进行交流耐压,以检查其绝缘可靠性。

智能型交流耐压试验装置,是我公司生产的专用轻型绝缘耐压试验装置,该交流耐压试验装置具有使用维修方便、性能优越、使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。 智能型交流耐压试验装置采用先进的微电子处理技术,全部使用过程可提前进行设置,触摸屏操作,全英文接口,操作简单明了。全部测试项目设定后自动进行测试,无须人工干预。

(5)与监控系统的对点

与监控系统对点检查油温等信号点是否正确

(6)其他试验以及箱变内控制回路检查避雷器是否完好,要求试验结果与厂家出厂试验结果相差不超过2%。

4.35kv高压电缆主要试验项目:

(1)高压电缆绝缘测试

利用5000V兆欧表测量高压电缆三相对地绝缘及其相间绝缘,必须符合国标要求。

(2)电缆相序检查

利用万用表或对线灯检查电缆两端相序是否一致,必须保证两端相序一致。

(3)交流耐压试验

对于500米以下的电缆进行交流耐压试验

环网柜至35kV进线柜电缆,采用施加正常系统相对地电压24h方法代替交流耐压。

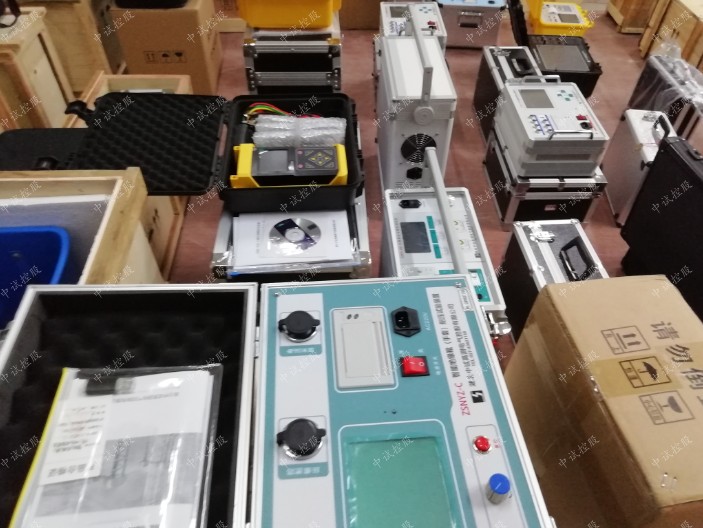

5.试验仪器。
