程控超低频高压发生器 性能参数

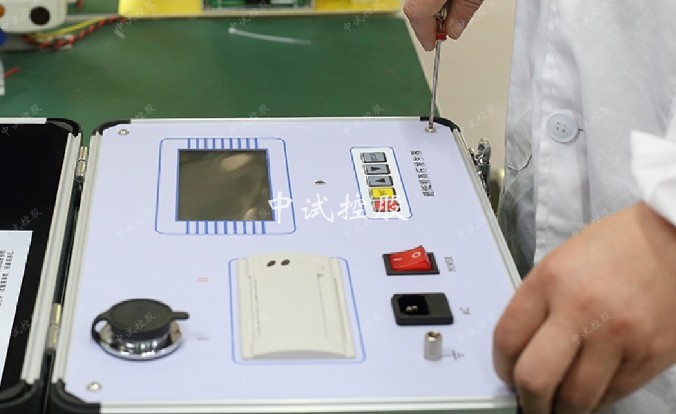

一、VLF程控超低频高压发生器产品介绍
本产品接合了现代数字变频技术,采用微机控制,升压、降压、测量、保护完全自动化,并且在自动升压过程中能进行人工干预。由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、且能显示输出波形、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件,第4部分:超低频高压发生器通用技术条件》电力行业标准,使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号,所以存在正弦波波形不标准,测量误差大,高压部分有火花放电,设备笨重,而且正弦波的二,四象限还需要大功率高压电阻进行放电整形,所以设备的整体功耗较大。本产品均能克服这样一些不足之处,另外,还有如下特点需要特别说明:
1) 电流、电压、波形数据均直接通过高压侧采样获得,所以数据真实、准确。
2) 过压保护:当输出超过所设定的限压值时,仪器将停机保护,动作时间小于20毫秒。
3) 过流保护:设计为高低压双重保护,高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停机保护,动作 时间都小于20毫秒。
4) 高压输出保护电阻设计在升压体内,所以外面不需另接保护阻。
5) 由于采用了高低压闭环负反馈控制电路,所以输出无容升效应。
二、程控超低频高压发生器总体技术要求
1. 额定输出容量:300kVA
2. 额定输出电压:350kV
3. 额定输出电流:0.85A
4. 额定输入电压:0.38kV
5. 短路阻抗:<6%
6. 成套装置局放水平:在100%额定电压下≤5pc,在80%额定电压下≤2pc
7. 运行时间:100%额定电压下、100%额定电流下可连续运行60分钟;2/3额定电压额定电流下可连续运行
8. 成套装置波形畸变率:调压器输入电压波形畸变率<3%时,成套设备输出电压波形畸变率≤3%
9. 超低频系列产品
表1
型号
额定电压
带载能力
电源保险管
重量
用途
VLF-30/1.1
30KV
(峰值)
0.1Hz,≤1.1µF
10A
控制器:4㎏
升压体:25㎏
10KV电缆
发电机
0.05Hz,≤2.2µF
0.02Hz,≤5.5µF
VLF-50/5
50KV
(峰值)
0.1Hz,≤5µF
55A
控制器:5㎏
升压体:55㎏
电缆耐压
0.05Hz,≤10µF
0.02Hz,≤25µf
VLF-80/1.1
80KV
(峰值)
0.1Hz,≤1.1µF
30A
控制器:5㎏
升压体:45㎏
35KV电缆
发电机
0.05Hz,≤2.2µf
0.02Hz,≤5.5µf
10. 根据被试对向选择适当规格的产品。
使用时,试品电容量不得超过仪器的额定容量。试品电容量过小,会影响输出波形。若小于0.05µF,仪器将不能正常输出。可并联0.1 µF的电容辅助输出。下面是一些设备的电容量,供用户参考。
11. 不同发电机的单相对地电容量
表2
火 电
水 电
发电机容量
(MW)
200
300
600
85
125-150
300
400
单相对地电容(µF)
0.2-0.25
0.18-0.26
0.31-0.34
0.69
1.8-1.9
1.7-2.5
2.0-2.5
12. 试品电流的估算方法:
计算公式: I=2πfCU
三、VLF程控超低频高压发生器技术参数
1.输出额定电压:参见表1
2.输出频率:0.1Hz、0.05Hz、0.02Hz
3.带载能力:
0.1 Hz 最大1.1µF
0.05 Hz 最大2.2µF
0.02 Hz 最大5.5µF
4.测量精度:3%
5.电压正,负峰值误差:≤3%
6.电压波形失真度:≤5%
7.使用条件:户内、户外;
温度:-10℃∽+40℃;
湿度:≤85%RH
8.电源:交流50 Hz,220V ±5%
9.电源保险管:参见表1
