无线高压CT变比测试仪核心技术
一、无线高低压CT变比测试仪产品介绍

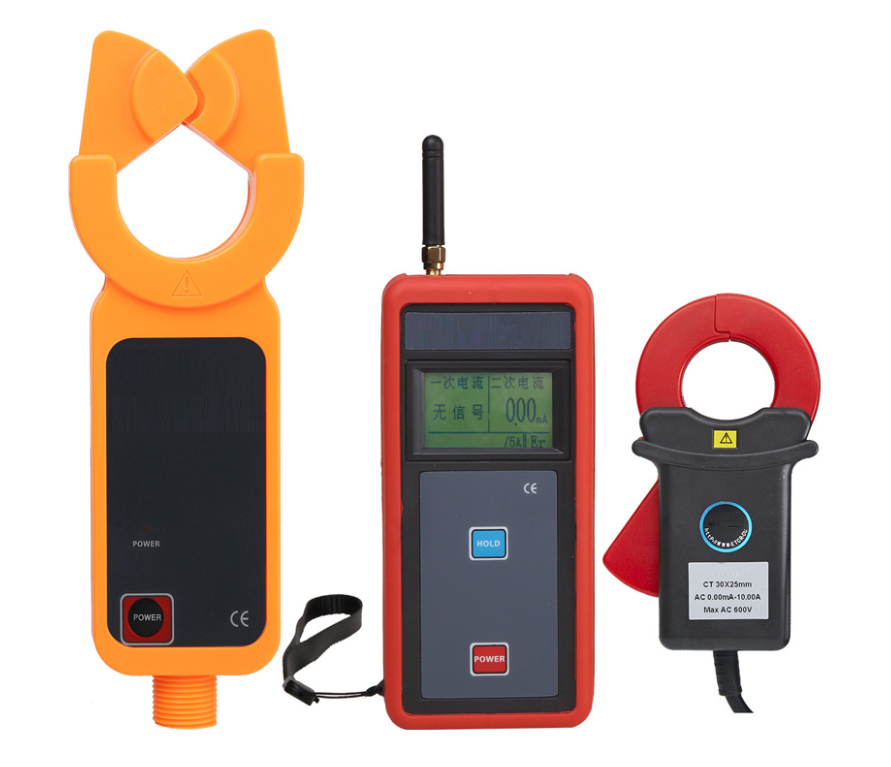

ETCR9500系列无线高低压CT变比测试仪突破传统结构,专为在线测量运行中60kV以下(如:10kV或35kV)的高压电流互感器、变压器的初级、次级电流大小、变比、相别、极性、漏电流而精心设计制造的。
二、无线高低压CT变比测试仪产品特点
1.电流钳选用特殊合金,采用CT技术及磁性屏蔽技术,几乎不受外界磁场的影响,确保了常年无间断监测的高精度、高稳定性、高可靠性。
2.蓝屏LCD,显示一目了然,同时具有超大存储空间,能存储3000组数据。
3.高压检测仪连接5节绝缘杆,可用于60kV以下高低压线路测试,其专用高压电流钳通过按压或退拔绝缘杆能方便钳夹或撤离被测导线,省时快捷
4.监控软件具有在线实时监控与历史查询功能,动态显示,具有最大、最小、平均值指示,具有报警值设定及报警指示功能,具有历史数据读取、查阅、保存、打印等功能。
三、无线高低压CT变比测试仪采用标准
GB/T 22071.1-2008《互感器试验导则 第1部分: 电流互感器》
JB/T 5356-2002《电流互感器试验导则》
JJG 313-1994《测量用电流互感器检定规程》
DL/T 846-2004《高电压测试设备通用技术条件系列标准》
DL/T 596-2005《电力设备预防性试验规程》
GB50150-2006《电气装置安装工程电气设备交接试验标准》
GB1094.1-GB1094.6-96《外壳防护等级》
GB2900《电工名词术语》
GB/T16927.1~2-1997《高电压试验技术》
GB4793-1984《电子测量仪器安全要求》
GB191《包装贮运标志》
GB/T.311-1997《高压输变电设备的绝缘与配合》
四、无线高低压CT变比测试仪技术参数
|
功 能 |
高低压电流互感器一二次回路的电流、变比、极性、相别、漏电流在线测试;变压器两侧电流大小、变比在线测试 |
|
电 源 |
DC6V 碱性干电池(1.5V AAA×4)连续工作30小时 |
|
测试方式 |
钳形CT |
|
传输方式 |
无线传输,直线传输距离 20m |
|
显示模式 |
LCD:128dots×64dots; |
|
蓝屏背光功能,适合昏暗场所 |
|
|
LCD尺寸 |
显示域: 44mm × 27mm |
|
仪表尺寸 |
主机:宽高厚 75mm × 170mm × 30mm |
|
高压检测仪:宽高厚 76mm × 255mm × 31mm |
|
|
低压电流钳:宽高厚 70mm × 175mm × 38mm |
|
|
钳口尺寸 |
高压检测仪:φ 48mm |
|
低压电流钳: 25mm × 30mm |
|
|
采样速率 |
3次/秒 |
|
测量范围 |
高压检测仪:0.0mA~ 1000A |
|
低压电流钳:0.00mA~ 10A |
|
|
分辨率 |
高压检测仪:0.1mA;低压电流钳:0.01mA |
|
换档 |
全自动换档 |
|
一次回路测试精度 |
0.0mA~ 10.0A : ±1%±5dgt |
|
( 23℃ ± 3℃ , |
10.0A ~ 49.9A : ±2%±5dgt |
|
80%RH以下) |
50.0A ~ 199.9A : ±3%±5dgt |
|
200A ~ 600A : ±4%±5dgt |
|
|
601A ~ 1000A : ±5%±5dgt |
|
|
二次回路测 |
0.00mA~ 10A : ±0.5%±5dgt |
|
试精度 |
( 23℃ ± 3℃ ,70%RH以下) |
|
变比 |
3种变比显示:(一二次回路实测电流变比;以二次回路 5A 的折算变比;以变压器10kV/380V的10kV-YY的折算变比),变比最大1:1千万(1.0K7) |
|
数据存储 |
3000组,按 键保持数据并自动编号存储(掉电或更换电池不会丢失数据) |
|
线路电压 |
60kV以下线路测试(必须带5节绝缘杆操作) |
|
数据保持 |
按 键保持数据, 符号显示,再按 键取消保持 |
|
数据查阅 |
按 键+ 键可以进入数据查阅模式 |
|
溢出显示 |
超量程溢出功能:“OL A”符号显示 |
|
无信号指示 |
当主机没有收到发射信号时提示“无信号” |
|
自动关机 |
开机约15分钟后,仪表将自动关机 |
|
电池电压 |
当电池电压低于4.8V时,电池电压低符号显示,提醒更换电池 |
|
仪表质量 |
主机: 240g (含电池) |
|
高压检测仪: 335g (含电池) |
|
|
低压电流钳: 150g |
|
|
总质量: 5kg (含, 仪表箱, 和绝缘杆) |
|
|
外界干扰 |
无特强电磁场;无433MHz、315MHz同频干扰 |
|
工作温湿度 |
-25℃ ~ 45℃ ; 80%Rh以下 |
|
存放温湿度 |
-10℃ ~ 60℃ ; 70%Rh以下 |
|
绝缘杆尺寸 |
φ 32mm , 1m /节,5节 |
|
低压电流钳 |
2米 |
|
引线长 |
|
|
绝缘强度 |
高压检测仪:AC100kV/rms (第5节绝缘杆与高压-6-电流钳钳芯之间) |
|
主机与低压电流钳:AC1000V/rms |
|
|
结构 |
防滴漏Ⅱ型(高压检测仪) |
