绝缘筒式无局放试验变压器介绍

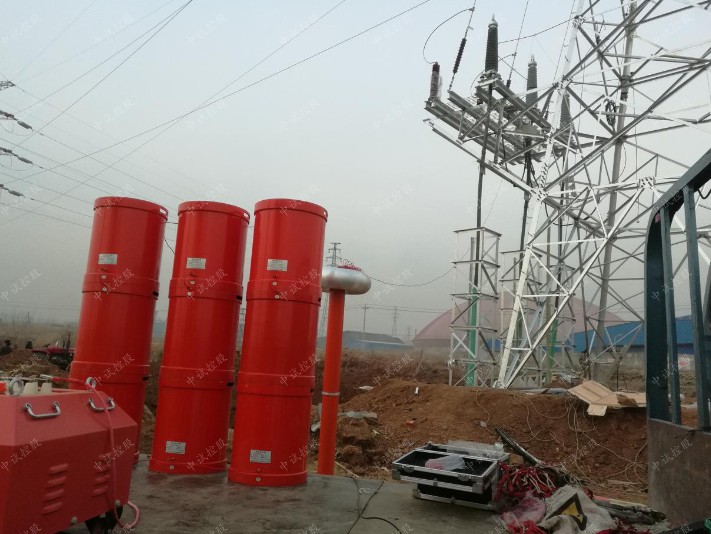

绝缘筒式无局放试验变压器是结合油浸式试验变压器和绝缘筒式电抗器工艺结构开发的产品。体积大、质量沉。适用于电力部门，大型厂矿企业，科研单位220kV及以下电压等级的电力设备(例如电力变压器，开关设备，电容器，互感器等)进行工频交流耐压试验、各电气设备(如电缆、大型变压器、互感器、GIS组合电器等)的局部放电试验。绝缘筒式无局放试验变压器可广泛用于电力系统用户现场检测各种高压电器设备的绝缘性能。特别适用大型企业、研究部门项目研究使用。
充气式无局放试验变压器介绍充气式无局放试验变压器适是在充气式试验变压器加上特殊的工艺结构开发的最新产品。充气式无局放试验变压器适用于电力部门，大型厂矿企业，科研单位220kV及以下电压等级的电力设备(例如电力变压器，开关设备，电容器，互感器等)进行工频交流耐压试验、各电气设备(如电缆、大型变压器、互感器、GIS组合电器等)的局放试验。充气式无局放试验变压器适可广泛用于电力系统用户现场检测各种高压电器设备的绝缘性能。特别适用于在野外及高原山区地带使用。研究部门研究项目使用。

无局放试验变压器一般结构要求
a)应装有储油柜(除密封式外)，带有储油柜的无局放试验变压器应加装带油封的吸湿器。
b)无局放试验变压器应配便于接线的均压球、均压罩。
c)在低压绕组、测量绕组和高压绕组之间应有接地屏隔离，接地屏应可靠接地。
d)宜装有注油、注绝缘气体、放油和检查油样用的阀门。
e)宜装有油位计，油位计应标注+40℃、+20℃、–5℃(户内式)油面线。六氟化硫气体绝缘无局放试验变压器应装有气压表或密度计。
f)应有可靠的接地螺栓，接地处应有明显的接地符号或标明接地字样。
g)50kVA及以下的无局放试验变压器应装有移动滚轮。串级式应供给电位架、绝缘支柱、防晕屏蔽罩等全部附件。应有供起吊用的吊拌(环)。
h)外表面应涂漆保护。
i)应保证正常运输后各部件相互位置不变，紧固件不松动。附件的布置及结构不妨碍吊装、运输及运输中紧固定位。

产品特点

无局放试验变压器使用条件
1、海拔高度≥2000m
2、周围空气温度-5～+40℃，空气相对湿度<90%(25℃时)
3、无导电尘埃存在
4、无火灾及爆炸危险
5、不含有腐蚀金属和绝缘的气体存在
6、无剧烈振动和碰撞的场所
7、地平水平面不超过1.5°
8、电源电压的波形为实际正弦波，波形畸变率小于3%，频率为50Hz，电源侧应不遭受来自外部的大气过电压。
9、设有一个可靠接地点，接地电阻小于0.5Ω

无局放试验变压器使用方法
1、准备工作
A、选择合适容量、电压的电源
B、接线前将各设备合理就位，选择好对周围物体的绝缘距离
C、选择合适导线，正确接好每一根线，高压尾和测量绕组端子严格接地。
D、接好各设备的接地线，特别注意接地点应为实际上的一点接地。
2、开机前准备工作及手/自动操作程序(参照控制台使用说明书)
A、复查“准备工作”中的B、C、D项
B、关闭试区大门
C、试验时按照手/自动工频控制台步骤进行操作
D、试验结束必须切断电源
3、试验后工作
A、试验结束后，用接地棒挂在高压输出端，再拆除试品
B、认真做好试验时数据记录，并整理成报告
C、对报告及试品进行分析，并有明确结论

无局放试验变压器使用注意事项
1、主回路电源容量应满足最大输出功率
2、在升压时，切要观察各表计是否在正常情况下工作，严禁超负荷工作
3、所有接地为一点接地
4、设备严禁倾倒，缺油时严禁使用
5、绝缘外壳及铁外壳的高压套管，严禁碰撞、划伤
6、整体设备严禁在室内温度低于-5℃时存贮或使用
7、设备调换环境时，环境相对温差不得大于15℃
8、套管及外壳表面严禁覆水、冰、雪，户内、户外设备严禁室外存贮，
9、试验结束后，设备控制台钥匙应拔出保管
10、本套设备应专人操作，专人保管
11、在使用本套设备前，必须认真阅读说明书。

无局放试验变压器日常维护及运输
1、无局放试验变压器应放置在干燥、清洁的场地，不用时应做好防雨、雪、水、尘的防护工作，户外型应做好防雷、防冻、防撞击工作。
2、对长期放置不用的无局放试验变压器应定期检查设备所有紧固件、绝缘套管及绝缘筒表面的清理工作，查看油位的变化情况，确认正常方可使用。
3、运输时无局放试验变压器应包装好且用钢丝绳紧固好，此时应注意变压器的装车方式、方向，防止运输时，起步与刹车引起内部构件窜动、松动、变形(方向根据提供的总装配图来定)，绕组元件的轴向方向垂直于运输工具的行走方向。

满足的标准和适用范围：

JB/T9641－1999. 试验变压器标准
GB1094.1－1996. 电力变压器第一部份总则
GB1094.2－1996. 电力变压器第二部分温升
GB1094.2－1996. 电力变压器第三部分绝缘水平和绝缘试验
GB1094.2－1996. 电力变压器第五部分
GB311.1－1997 高压输变电设备的绝缘与配合
GB/T16927.1－1997 高电压技术第一部分一般试验要求
GB/T16927.1－1997 高电压技术第二部分测量系统
GB/7345－1987 局部放电测量
GB2536－1990. 变压器油
GB7252－1987. 变压器油中溶解气体分析和判断导则
GB7328－1987. 变压器和电抗器的声级的测量
JB8749－1998.. 调压器通用技术条件要求

技术参数

通用系统运行条件：

海拨高度：≤1000米
环境温度：－25—＋45℃
相对湿度：＜90﹪（25℃时）
最大日温差15℃
大气压力：0.1Mpa
大气湿度：11g/m³
地震强度：≤7级
使用环境：户内
无导电尘埃
不含有腐蚀金属和绝缘的气体存在
电源电压波形为实际正弦波，波形畸变＜3﹪
设一可靠点接地，接地电阻＜0.5Ω

技术参数：

1．工频试验变压器

结构：　绝缘圆筒、固定式
相数：　单相
频率： 50HZ
冷却方式：ONAN
额定容量：150KVA
原边额定电压：0.400KV 额定电流：375A
副边输出电压：250KV   额定电流：0.6A
空载电流：≤5%
阻抗电压：≤10%
波形畸变率≤3%
测量绕组电压：250V 测量电压比：1：1000
过电流能力：在120%额定电流持续时间300S情况下，过电流试验变压器绕组均不造成热损坏和绕组变形。
过压能力：在110℅UH（165KV）时间60S下过电压，不应造成试验变压器绝缘损坏，此时波形畸变率≤5%。
绝缘水平：低压端工频耐5KV/min
介质损耗：≤0.5%
局部放电量：100%UH下小于5PC；80%UH下小于3PC。(屏蔽室内测量)
运行时间：在100%HU、IH下从环境温度开始允许运行30min75%UH、IH下从环境温度开始允许连续运行。
温升试验：在正常使用条件下绕组温升小于65K，油面温小于55K
保　　护：原、副边均采用过电流继电器进行过电流保护，不管在任何情况下保证人身和设备的安全。
密封材料：在密封件结构设计下采用特殊“双层密封方式”保证试验变压器的使用时间不低于15年
体　　积：φ1000×1950×1600
变压器壳体为红色

2.调压器
相数：单相
频率：50HZ
冷却方式：ONAN
调压方式：电动调压
额定容量：125KVA
起始电压：≤1%
额定电压：输入电压：0.380KV 输出电压：0~ 0.420KV
额定电流：输入电流：394A    输出电流：0~375A
波形畸变率：≤3%
阻抗电压：全程阻抗变化范围≤10%
短路能力：暂态容量状态下试验变压器输出端通过试品保护电阻对试品放电时，短路电流达3倍输出，放电持续时间8个周波内不应对调压器绕阻造成任何热损坏和机械变形。
产品结构：调压过程中接触部位均不产生局部放电量，
调压器的电器性能完全符合调压器国标内容，并测量输出波形、密封试验、耐压水平均按照3KV/60S
体积：长400×宽800×高1200

3.电容分压器（兼做耦合电容器）
额定频率：50HZ
标称电容量：500pF
额定电压：250KV
标称分压比：1000：1
介质损耗：＜0.2%
局部放电量：额定电压下＜5pC，在80%额定电压下＜3pC
测量精度：≤±1%
允许运行时间：同变压器
体积：φ100/φ160×1300
重量：＜45KG

4.保护电阻
额定频率：50HZ
额定电压：250KV
额定电流：长期电流0.5A;
标称电阻：5KΩ
耐热等级：F级
局部放电量：100%额定电压下＜3pC，在80%额定电压下＜2pC
温升：100%额定电流下连续运行电阻表面温度小于80K
运行时间：同变压器
体积：φ110×1200

5.电源噪声滤波器
额定电压：0.430KV
额定电流：357A
额定频率：50－60HZ
线路数：1路
滤波电抗器品质因数：＞70
局部放电背景水平：＜2pC
阻尼电阻功率：100W
衰减特性：40KHZ－100KHZ＞40DB；100KHZ－1MHZ＞50DB
绝缘水平：5KV/1min无异常放电现象
允许运行时间：同变压器，其绕组的温升满足国家标准

6..控制台：

功能：界面功能控制面板仪表显示，所有仪表均为数显表，具有紧急掉闸和过载保护，掉闸后自动降至零位，上下极限位自动停止，主要功能控制及面板仪表显示如下：
1高压电容分压器测量电压表
2调压器二次电压（即试验变压器二次绕组电压表）、调压器二次电流（试验变压器二次绕组电流表）（数字式）
3设有调压器上、下限位保护、耐压计时、自动回降、复零、急停、测量
4设有紧急按钮、设有警铃、门连锁
5电压升、降功能、耐压记时、过流保护功能
