产品简介

工频调感串联谐振耐压试验装置规范书


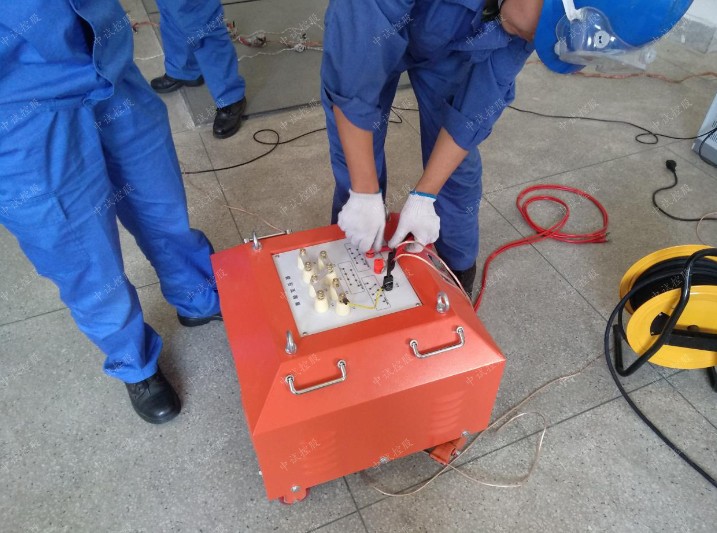

  50HZ工频调感串联谐振耐压试验装置用于500kV及以下的电容式电压互感器现场校验的可调式谐振装置和针对 单机容量在250MW 水轮发电机的交流耐压试验设计制造。电抗器采用两只分开设计。由变频控制电源、励磁变压器、电抗器、电容分压器组成。

    电容式电压互感器(CVT)在进行校验时,试验频率必须在50Hz的条件下进行,同时现场地理条件复杂,传统的实验装置已经很难满足现场搬运、试验的要求,可调谐振升压装置是国内先用于现场校验的可调式谐振装置,已广泛用于国内500kV及以下的电容式电压互感器的现场校验。

    发电机的交流耐压试验如火力发电机组,单机容量已超过1000MW,水力发电机组,单机最大容量已达800MW;这些设备的交流工频耐压试验,如果用传统的试验设备(即工频试验变压器),则由于试验需要的容量大,试验变压器、调压器十分笨重,大容量试验电源在现场也很难解决,现场试验极不方便。工频谐振装置,无论从试验电源容量、设备重量、试验波形及投资等方面都具有优势。该装置主要针对单机容量在250MW及以下水力发电机的交流耐压试验设计制造。

    产品别称:CVT检验用谐振升压装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、互感器校验用串联谐振升压装置、串联谐振试验设备,调感式变频谐振耐压装置、发电机交流耐压谐振升压装置
二、主要特点
    1.
反击过电压和传递过电压保护:本装置以妥善的接线方式、完善的保  护环节和能量的逐级吸收,防止反击过电压和传递过电压的侵害。经过多年的现场实践证明,试品在闪络或击穿时,可避免成套试验装置和在场试验人员不受过电压的侵害和威胁。同时也可避免被试品的故障点在闪络或击穿后不扩大损伤。
    2.
体积小,重量轻,安装、搬运方便,接线简单,非常适合现场使用人员的操作。
    3.
调感谐振装置的主要功能有:

1)电抗器铁芯间隙遥测功能:

本装置在电抗器上安装了间隙传感器,在控制台上可直接读出铁芯的间隙,以指导操作,另外还安装了间隙限位开关及指示。

2)耐压时间到自动降压功能:

耐压计时采用数显计时器。且当到达耐压时间时,系统会自动降压

3)零位合闸、零起升压功能:

具有零位限位功能,如果调压器不在零位,高压输出按钮无法合上,保证系统是从零起升压。

4)过流保护功能:

系统装有电磁式过流继电器,此继电器抗干扰能力强,动作迅速,避免试品不受过流的损伤。

5)过压及被试品闪络保护功能:

本装置装用电子式过压闪络保护板,避免试品不受过压和闪络的侵害,且动作迅速。

6)各试验数据实时监测功能:

可以对高压侧电压电流和低压侧的电压电流进行监测,可以更直观地了解试验情况。
三、主要技术

额定输出电压

050kV(AC有效值)可安参数定制

输出频率

4565Hz

谐振电压波形

纯正弦波,波形畸变率≤1.0%

工作制

满功率输出下,一般连续工作时间5min

品质因素

1040

频率调节灵敏度

0.1Hz,不稳定度<0.05%

最大试验容量

5000kVA及其以下

工作电源

220V380V±10%,工频50Hz±5%

系列产品配置(适用范围(出口电压20kV及以下电压等级的发电机或电机的交流耐压试验,频率:50Hz±2Hz))

产品型号名称

控制台

电抗器

激励变压器器

分压器

适用对象

50HZ- 50/50

10kW/220V

50kV/1A一台

10kW/5kV

50kV/500pF

发电机0.070.13uF10kV电缆(300mm2)1.0km

50HZ- 75/50

15kW/380V

50kV/1.5A一台

15kW/5kV

50kV/500pF

发电机0.130.2uF10kV电缆(300mm2)1.5km

50HZ - 225/50

25kW/380V

50kV/1.5A两台。50kV/1.5A一台

25kW/5kV

50kV/500pF

发电机0.20.27uF10kV电缆(300mm2)2.5km

50HZ-360/50

30kW/380V

60kV/2A两台。60kV/2A一台

30kW/5kV

50kV/500pF

发电机0.270.33uF

50HZ- 200kVA/25kV

30kW/380V

30kVA(电动)

200kVA/25kV 可调一台

30kVA 干式

30kV

水力发电机。0.41.0μF(10kV/40MW)

50HZ- 300kVA/50kV

60kW/380V

60kVA(电动)

300kVA/50kV 可调一台

60kVA 油浸式

50kV

火力发电机。0.270.33μF(20kV/300MW)

50HZ- 600kVA/50kV

60kW/380V

60kVA(电动)

200kVA/50kV 可调一台
400kVA/50kV
可调一台

60kVA 油浸式

50kV

火力发电机。0.1130.45μF(20kV/600MW)

50HZ- 1200kVA/50kV

120kW/380V

120kVA(感应)

200kVA/50kV 固定两台
800kVA/50kV
可调一台

120kVA 油浸式

50kV

水力发电机。0.61.8μF(20kV/250MW)

50HZ- 2750kVA/55kV

300kW/380V

300kVA(感应)

750kVA/55kV 固定两台
1250kVA/55kV
可调一台

120kVA 油浸式

60kV

水力发电机。1.63.3μF(20kV/770MW)

常用工频谐振装置配置介绍
  1.
励磁变压器ZSLB-80kVA/4/5/6kV              1
     A:
额定容量:80kVA
     B:
输入电压:400V,单相;
     C:
输出电压:4/5/6kV
     D:
   构:干式;

 2.操作台ZSCT-80kVA/380V                     1
     A:
额定容量:80kVA
     B:
输入电压:380V
     C:
输出电压:0~400V
     D:
保护功能:零位、过流、过压及试品闪络保护;;

3.可调电抗器 ZSTB-k-200kVA/50kV             1
     A:
额定容量:200kVA
     B:
额定电压:50kV
     C:
额定电流:4A
     D:
电感量:25~100H
     E:
品质因数:Q40
     F:
   构:干式可调;

 3.固定电抗器 ZSTB-G-200kVA/50kV             3
     A:
额定容量:200kVA
     B:
额定电压:50kV
     C:
额定电流:4A
     D:
电感量:25H*2/35H*1
     E:
品质因数:Q40
     F:
   构:干式可调;

4.电容分压器ZSFCR-50kV                            1
     A:
额定电压:50kV
     B:
测量精度:交流有效值1.5级;
     C:
介质损耗:tgσ≤0.5%
     D:
比:10001,分压比误差:≤1.0%

http://www.zsgcdq.com/
